– 3

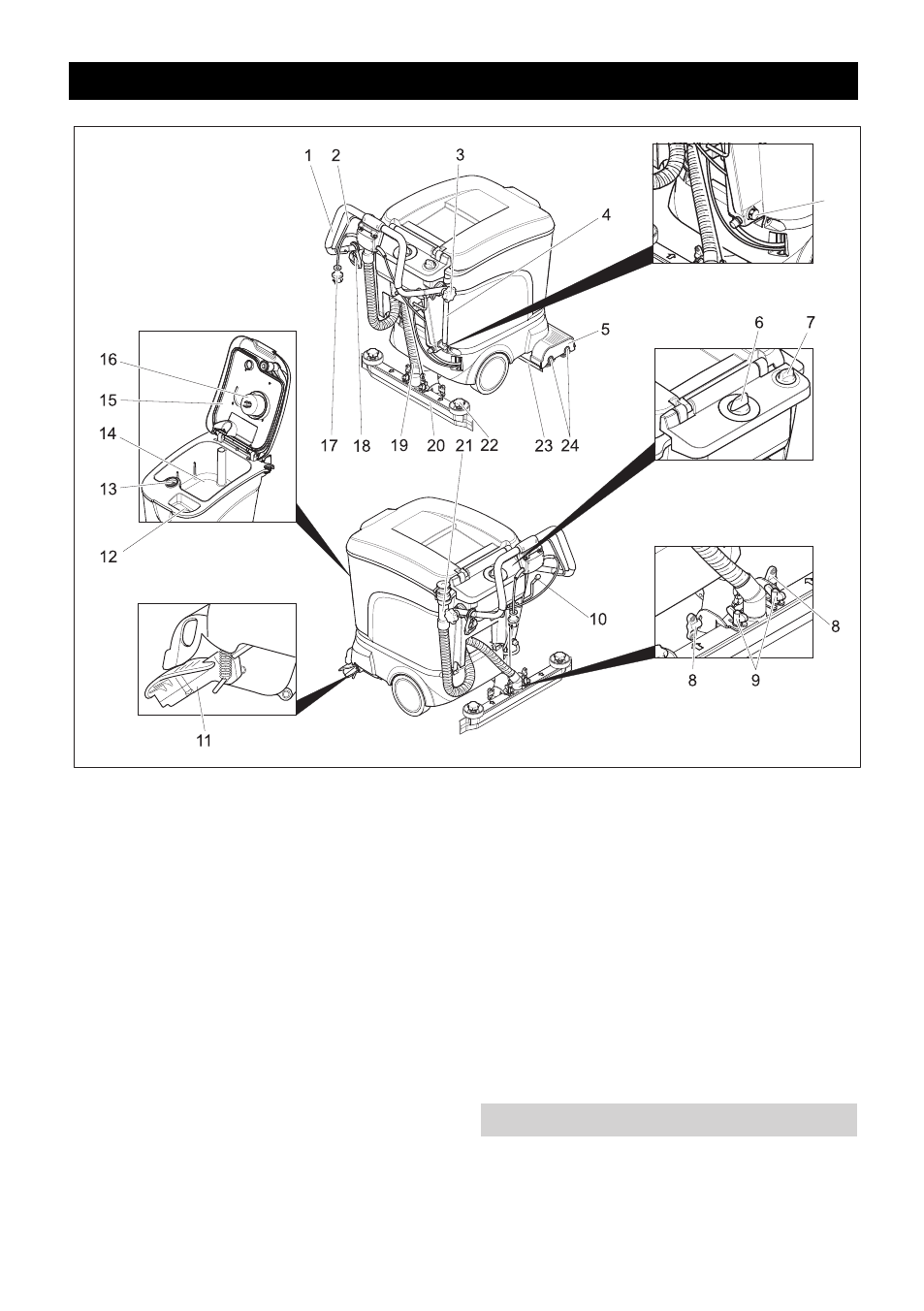

1 Työntökahva
2 Kytkentäkahva
3 Työntökahvan kiinnityksen tähtikahva
4 Tuoreveden täyttömäärännäyttö ja tyh-

jennysletku (ei ECO-mallissa)

5 Puhdistuspää
6 Ohjelmavalintakytkin
7 Vesimäärän säätönappi
8 Siipimutterit imupalkin kallistamista varten
9 Siipimutterit imupalkin kiinnittämistä

varten

10 Imupalkin laskemisvipu
11 Ajokoneisto kuljetusajoja varten
12 Raikasvesisäiliön täyttöaukko
13 Nukkasihti
14 Likavesisäiliö
15 Likavesisäiliön kansi
16 Uimuri

17 Virtapistoke
18 Vedonkevennyshaka
19 Imuletku
20 Imupalkki *
21 Likaveden laskuletku
22 Tähtikahvat imuhuulien vaihtamista

varten

23 Roiskesuoja
24 Harjatelat (BR-malli) Levyharjat (BD-

malli)

25 Tuoreveden poistotulppa (vain ECO-

mallissa)

* ei kuulu toimitukseen (paitsi ECO-malli)

Puhdistusprosessin käyttöelimet ovat
keltaisia.

Huollon ja servicen käyttöelimet ovat
vaaleanharmaat.

Hallintalaitteet

25

Eco

Väritunnukset

112

FI
