– 3

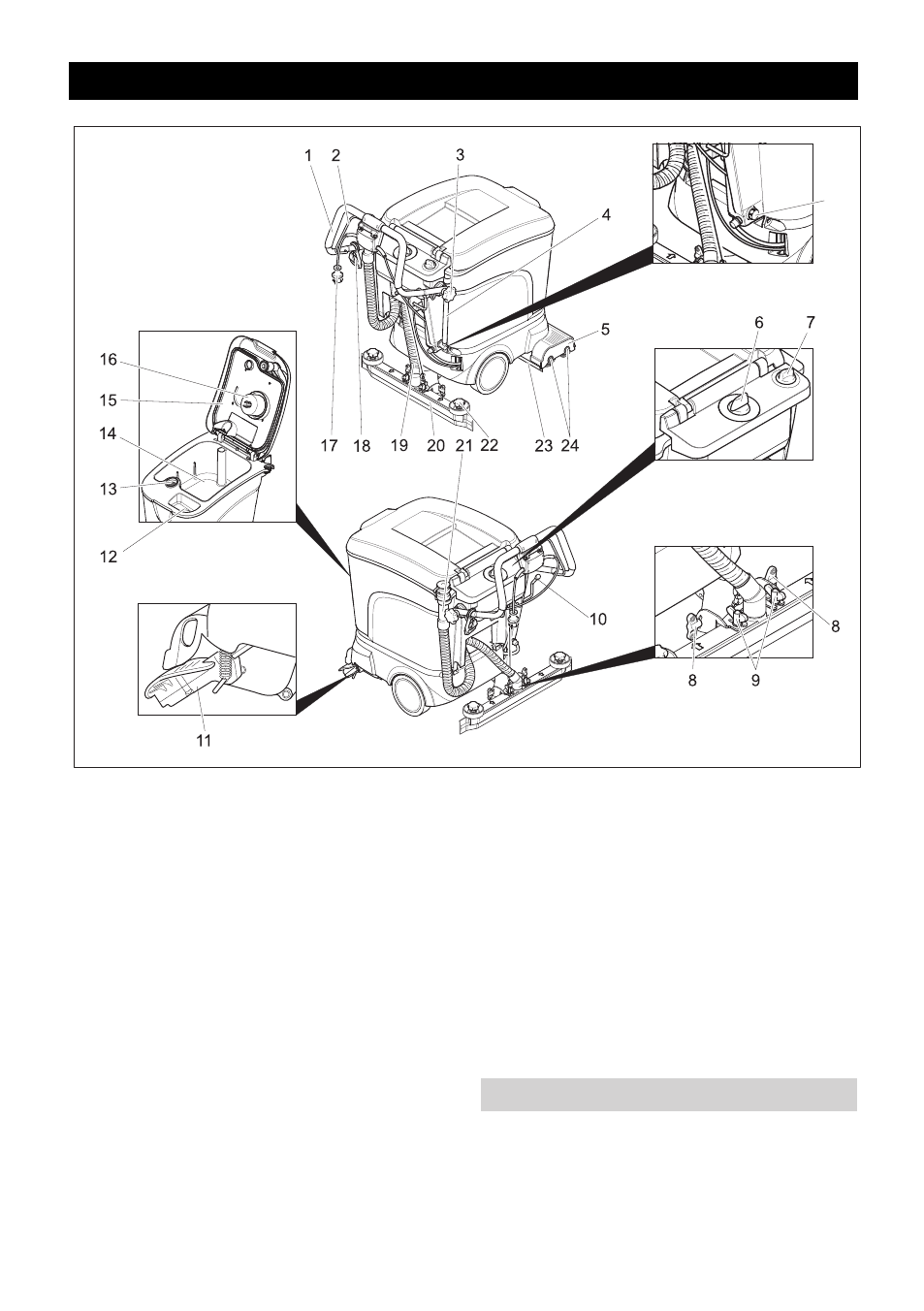

1 Tõukesang
2 Lülitussang
3 Tõukesanga kinnituse tähtnupp
4 Täituvusnäit ja puhta vee väljalaske-

voolik (puudub ECO-variandil)

5 Puhastuspea
6 Programmi valikulüliti
7 Veekoguse reguleerimispea
8 Tiibmutrid imivarva kallutamiseks
9 Tiibmutrid imivarva kinnitamiseks
10 Hoob imiotsaku langetamiseks
11 Transpordisõidu šassii
12 Puhta vee paagi täiteava
13 Ebemesõel
14 Musta vee paak
15 Musta vee paagi kaas
16 Ujuk
17 Võrgupistik

18 Tõmbekoormuse vähendamise konks
19 Imemisvoolik
20 Imivarb *
21 Musta vee väljalaskevoolik
22 Tähtnupud imihuulte väljavahetamiseks
23 Pritsmekaitse
24 Harjavaltsid (BR-variant) ketasharjad

(BD-variant)

25 Puhta vee väljalaskekruvi (ainult Eco-

variandi puhul

* ei sisaldu tarnekomplektis (v.a. ECO-va-
riandil)

Puhastusprotsessi juhtelemendid on
kollased.

Hoolduse ja teeninduse juhtelemendid
on helehallid.

Teeninduselemendid

25

Eco

Värvitde tähendus

247

ET
