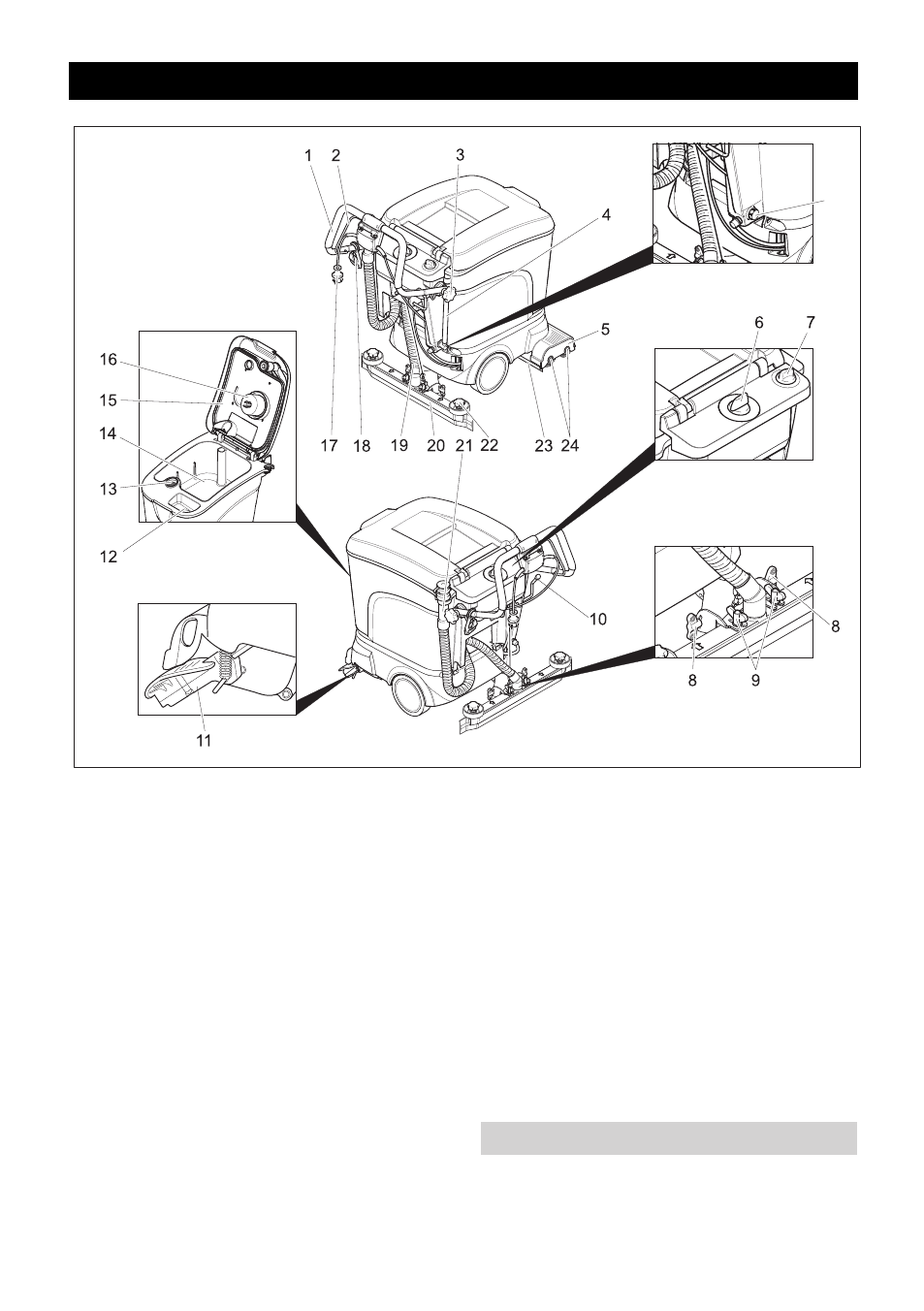

– 3

1 Posuvná rukoväť
2 Zapínacie rameno
3 Hviezdicový držiak upevnenia posuv-

ného ramena

4 Ukazovateľ hladiny a vypúšťacia hadica

čistej vody (nie u variantu ECO)

5 Čistiaca hlava
6 Prepínač výberu programu
7 Regulačná hlava množstva vody
8 Krídlové matice na naklonenie sacieho

nadstavca

9 Krídlové matice na upevnenie sacej

nadstavby

10 Páka spustenia sacej nadstavby
11 Pojazd pre prepravu
12 Plniaci otvor nádrže na čistú vodu
13 Filtračné sito
14 Nádrž znečistenej vody
15 Kryt nádrže znečistenej vody

16 Plavák
17 Sieťová zástrčka
18 Háky na uvoľnenie ťahu
19 Sacia hadica
20 Sací nadstavec *
21 Vypúšťacia hadica znečistenej vody
22 Hviezdicové držiaky na výmenu sacích

hubíc

23 Ochrana pred striekaním
24 Valcové kefy (variant BR), kotúčové

kefy (variant BD)

25 Vypúšťacia skrutka čistej vody (len u

variantu Eco

* nie je súčasťou dodávky (okrem variantu ECO)

Ovládacie prvky pre čistiaci proces sú žlté.

Ovládacie prvky pre údržbu a servis sú
svetlosivé.

Ovládacie prvky

25

Eco

Farebné označenie
