– 3

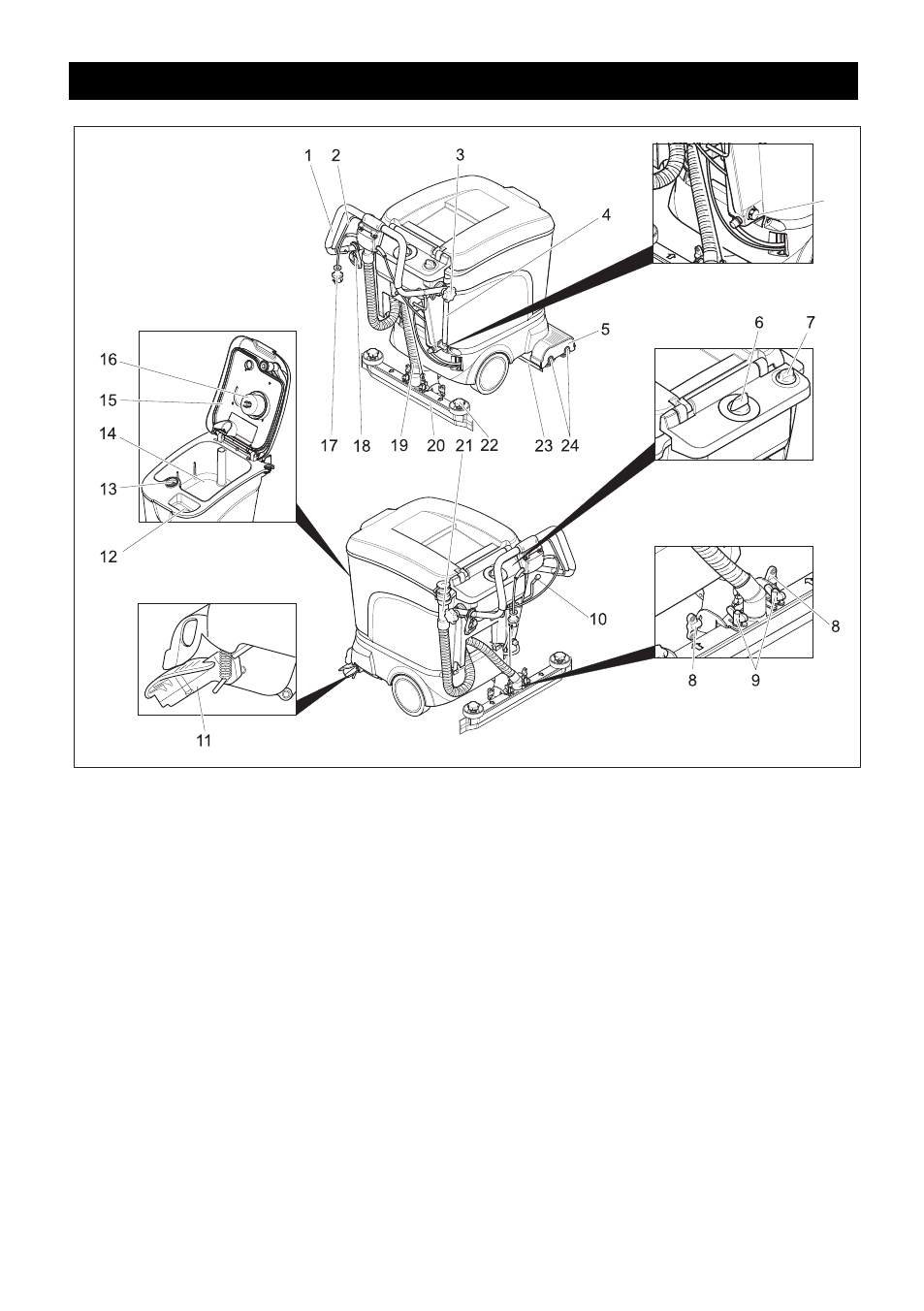

1 Schubbügel
2 Schaltbügel
3 Sterngriff Schubbügelbefestigung
4 Füllstandsanzeige und Ablassschlauch

Frischwasser (nicht bei ECO-Variante)

5 Reinigungskopf
6 Programmwahlschalter
7 Regulierknopf Wassermenge
8 Flügelmuttern zum Neigen des Saug-

balkens

9 Flügelmuttern zum Befestigen des

Saugbalkens

10 Hebel Saugbalkenabsenkung
11 Fahrwerk für Transportfahrt
12 Einfüllöffnung Frischwassertank
13 Flusensieb
14 Schmutzwassertank
15 Deckel Schmutzwassertank

16 Schwimmer
17 Netzstecker
18 Zugentlastungshaken
19 Saugschlauch
20 Saugbalken *
21 Ablassschlauch Schmutzwasser
22 Sterngriffe zum Auswechseln der Saug-

lippen

23 Spritzschutz
24 Bürstenwalzen (BR-Variante)

Scheibenbürsten (BD-Variante)

25 Ablasschraube Frischwasser (nur bei

Eco-Variante

* nicht im Lieferumfang (außer bei ECO-
Variante)

Bedienelemente

25

Eco

5

DE
