86 Ελληνικά
– Σχετικά με τις τιμές σύνδεσης βλέπε
Τεχνικά χαρακτηριστικά και Πινακίδα
τύπου.
– Η ηλεκτρική σύνδεση πρέπει να γίνει
από ηλεκτρολόγο και να ανταποκρίνεται
στο IEC 60364-1.
– Η αναγραφόμενη τάση στην πινακίδα
τύπου πρέπει να είναι ίδια με την τάση
της πηγής ρεύματος.
Υπόδειξη
Κατά τη σύνδεση της παροχής τάσης, να
μην αφαιρεθεί σε καμία περίπτωση ο ήδη
προσαρτημένος πυκνωτής αντιμετώπισης
σφαλμάτων.
Για να τοποθετήσετε το μηχάνημα
σύμφωνα με τους κανόνες, λάβετε υπόψη
τα ακόλουθα:
– Απαιτείται ένας οριζόντιος, επίπεδος
χώρος μεγέθους τουλάχιστον 700 mm x
900 mm (700 mm x 750 mm, συσκευή
χωρίς στήλη).
– Παροχή ρεύματος σύμφωνα με το
φύλλο διαστάσεων (Α), βλ. παράρτημα.
 Ανοίξτε 4 οπές στερέωσης με διάμετρο
12 mm και βάθος 75 mm, σύμφωνα με
το φύλλο διαστάσεων.
 Ανοίξτε τις θύρες της συσκευής.
 Αφαιρέστε το δοχείο απορριμμάτων και
το δοχείο ρύπων από το μηχάνημα και
αφήστε το στην άκρη.
ƽ
Κίνδυνος
Κίνδυνος τραυματισμού από την ανατροπή
του μηχανήματος. Το μηχάνημα πρέπει να
βιδωθεί καλά σε μια σταθερή, ανθεκτική
βάση.

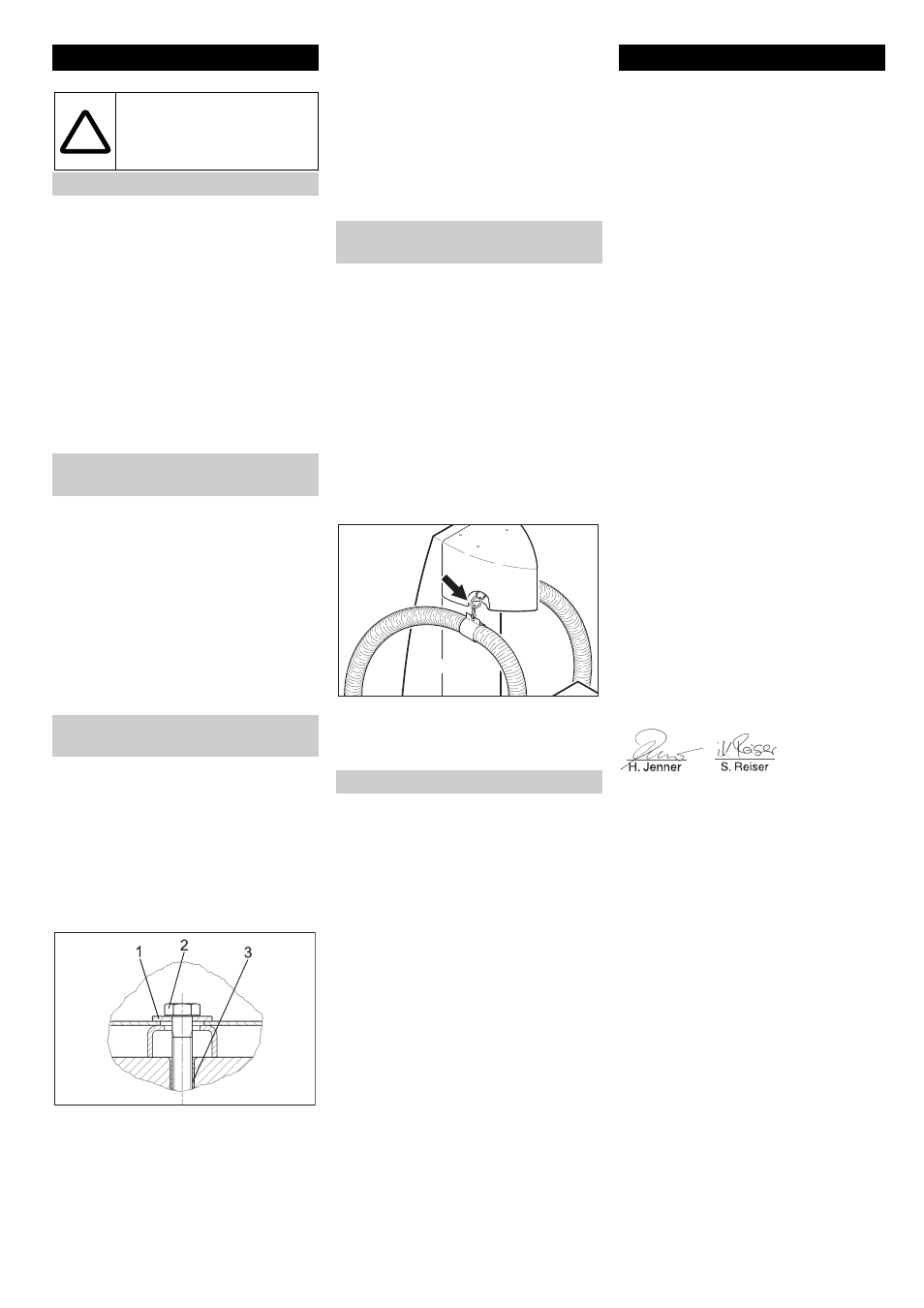

1 Δίσκος
2 Βίδα
3 Πείρος
Στερεώστε το μηχάνημα με το συνοδευτικό
υλικό στερέωσης:

Εισάγετε τον πείρο στις έτοιμες οπές.
 Τοποθετήστε το μηχάνημα στο
προκαθορισμένο σημείο. Στη συνέχεια
περάστε το καλώδιο ηλεκτρικής
σύνδεσης μέσα από την οπή στη βάση
του μηχανήματος.
 Τοποθετήστε τους δίσκους, όπως
απεικονίζεται στο σκίτσο.
 Τοποθετήστε τους κοχλίες και σφίξτε
τους.
 Συναρμολογήστε το άνω τμήμα της
στήλης (βλ. τις συνοδευτικές οδηγίες
συναρμολόγησης 0.082-374).
 Αποσυναρμολογήστε το περίβλημα του
φίλτρου.
 Περάστε τους ελαστικούς σωλήνες
αναρρόφησης από έξω προς τα μέσα
στις οπές του οπίσθιου τοιχώματος.
 Εισάγετε το άκρο των ελαστικών
σωλήνων αναρρόφησης στα στόμια του
περιβλήματος του φίλτρου. Τα δόντια
στερέωσης πρέπει να κλειδώσουν στις
εγκοπές του στομίου.
 Τοποθετήστε το περίβλημα του
φίλτρου.
 Αναρτήστε τα ακροφύσιο αναρρόφησης
στα στηρίγματά τους.
 Μόνον σε συσκευές με στήλη:
Αγκιστρώστε τα αυτόματα άγκιστρα των
ελαστικών σωλήνων αναρρόφησης
στους βρόχους των συρματόσχοινων.
 Αποκαταστήστε την ηλεκτρική σύνδεση.
 Μόνον στα 1.247-xxx και 1.263-xxx:
Ελέγξτε την κατεύθυνση περιστροφής
των στροβίλων αναρρόφησης, αλλάξτε
τη φάση, εάν είναι απαραίτητο.
 Τοποθετήστε το δοχείο ρύπων.
 Αναρτήστε στη θύρα της συσκευής το
δοχείο απορριμμάτων.
 Ελέγξτε τη λειτουργία της συσκευής.
 Ρυθμίστε το χρόνο αναρρόφησης
σύμφωνα με τις επιθυμίες του πελάτη.
 Συνδέστε το καλώδιο που διέρχεται από
το άνοιγμα του δαπέδου με το γενικό
διακόπτη βάσει του ηλεκτρολογικού
σχεδίου.
Δια της παρούσης δηλώνουμε ότι το
μηχάνημα που χαρακτηρίζεται παρακάτω,
με βάση τη σχεδίαση και την κατασκευή
του, υπό τη μορφή που διατίθεται στην
αγορά, πληροί στις σχετικές βασικές
απαιτήσεις ασφαλείας και υγιεινής των
οδηγιών της ΕΚ. Η παρούσα δήλωση παύει
να ισχύει σε περίπτωση τροποποιήσεων
του μηχανήματος χωρίς προηγούμενη
συνεννόηση μαζί μας.
5.957-585
5.957-597
Οι υπογράφοντες ενεργούν κατ' εντολή του
και με εξουσιοδότηση της διεύθυνσης της
επιχείρησης.
Alfred Karcher GmbH & Co. KG
Alfred-Karcher-Str. 28 - 40
D - 71364 Winnenden
Τηλ.: +49 7195 14-0
Φαξ: +49 7195 14-2212
Εγκατάσταση της συσκευής
Μόνον από
εξουσιοδοτημένο
προσωπικό
Ηλεκτρική σύνδεση
Προετοιμασία του χώρου
εγκατάστασης
Τοποθέτηση και ρύθμιση του
μηχανήματος
!
Συναρμολόγηση των ελαστικών
σωλήνων αναρρόφησης
Ενεργοποίηση
Δήλωση συμμόρφωσης CE
Προϊόν: Ηλεκτρική σκούπα ξηρών
ρύπων
Τύπος: 1.224-xxx
Τύπος: 1.247-xxx
Τύπος: 1.261-xxx
Τύπος: 1.263-xxx
Σχετικές οδηγίες των Ε.Κ.
2006/95/EΚ (έως 28.12.2009)
2006/42/EΚ (από 29.12.2009)
2004/108/EΚ
Εφαρμοσθέντα εναρμονισμένα
πρότυπα
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006
1.247-xxx, 1.263-xxx:
EN 61000–3–3: 1995 + A1: 2001 + A2:
2005
1.224-xxx, 1.261-xxx:
EN 61000–3–11: 2000
CEO Head of Approbation
