Português 51
– Valores de conexão: vide dados técni-
cos e placa sinalética.
– A ligação eléctrica tem que ser feita por
um electricista credenciado e tem que
corresponder a IEC 60364-1.
– A tensão indicada na placa sinalética
deve corresponder à tensão da fonte
eléctrica.
Aviso
Durante a ligação da alimentação eléctrica
o condensador ligado não pode ser removi-
do.
Tenha em consideração os seguintes pon-
tos para instalar o aparelho correctamente:
– Deve existir um local horizontal, plano,
com a dimensão mínima de, pelo me-
nos, 700 mm x 900 mm (700 mm x
750 mm, aparelho sem coluna).
– Alimentação eléctrica conforme a folha
de dimensões (A), ver anexo.
 4 furos de fixação d=12 mm, 75 mm de
profundidade; furo segundo folha de di-
mensões.
 Abrir a porta do aparelho.
 Retirar o recipiente do lixo e de sujidade
do aparelho e pousar ao lado do mes-
mo.
ƽ
Perigo
Perigo de lesões devido ao aparelho em
queda. O aparelho tem que ser aparafusa-
do numa base resistente e rígida.

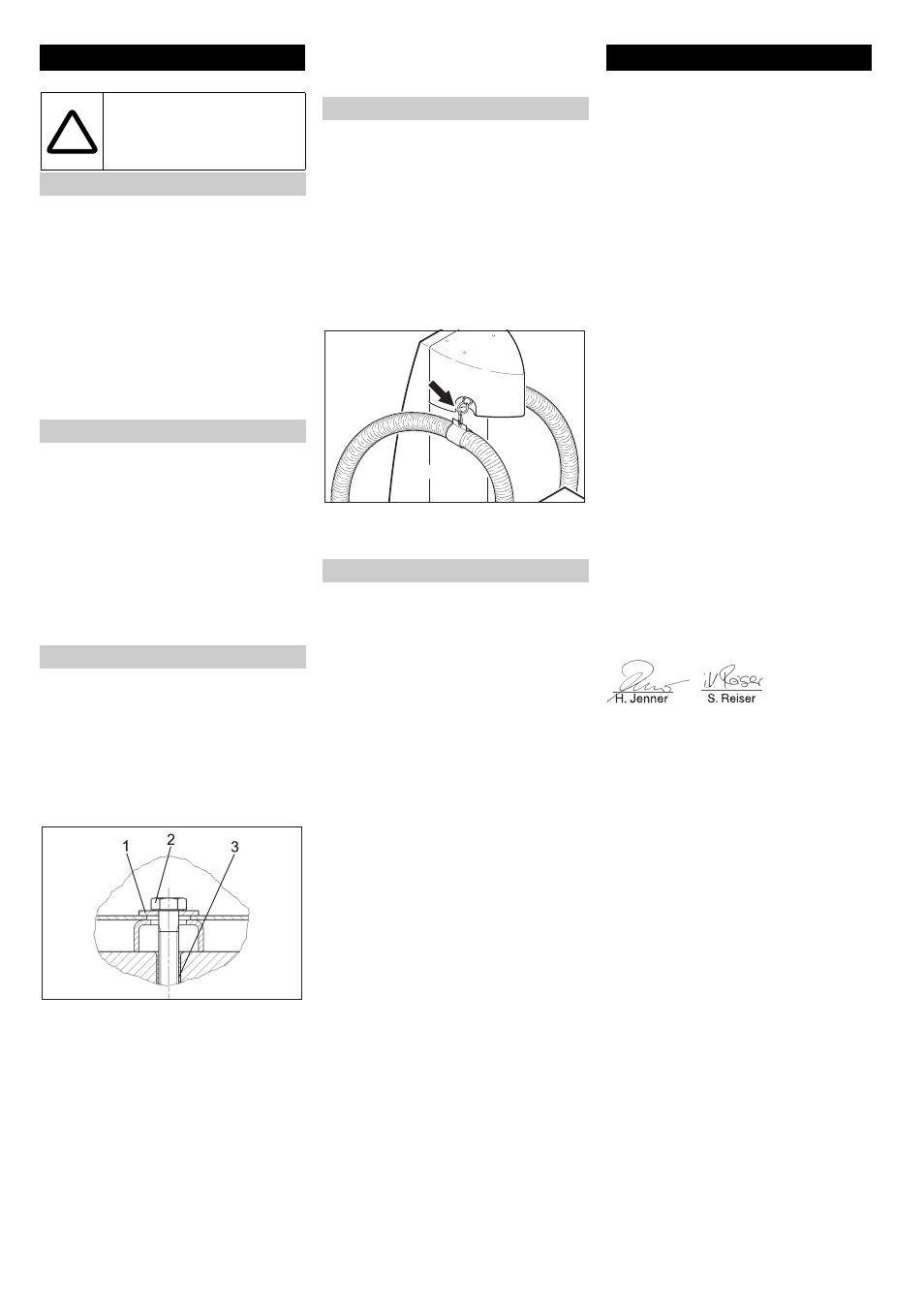

1 Anilha
2 Parafuso
3 Bucha
Fixar o aparelho com o material de fixação
incluído no volume de fornecimento:

Inserir bucha no furo.
 Posicionar o aparelho no local previsto.
Conduzir o cabo para a ligação eléctrica
através da abertura na base do apare-
lho.
 Colocar anilhas conforme indicado na
ilustração.
 Colocar os parafusos e apertar firme-
mente.
 Montar a parte superior da coluna (ver
instruções de montagem em anexo
0.082-374).
 Desmontar a caixa do filtro.
 Inserir os tubos de aspiração a partir do
exterior nas aberturas da parede trasei-
ra.
 Inserir as extremidades dos tubos de
aspiração nos bocais da caixa do filtro.
Os bocais de fixação devem encaixar
nos entalhes situados nos bocais.
 Montar a caixa do filtro.
 Engatar os bocais de aspiração no su-
porte dos bocais de suporte.
 Apenas nos aparelhos com coluna: En-
gatar os mosquetões dos tubos de aspi-
ração nos olhais dos cabos de tracção.
 Estabelecer a ligação eléctrica.
 Apenas no 1.247-xxx e 1.263-xxx: Veri-
ficar o sentido de rotação das turbinas
de aspiração e trocar a fase sempre
que necessário.
 Inserir recipiente de sujidade.
 Engatar recipiente do lixo na porta do
aparelho.
 Controlar o funcionamento do aparelho.
 Ajustar o tempo de aspiração de acordo
com o pedido do cliente.
 Ligar o cabo anteriormente conduzido
pela abertura da base ao interruptor
principal, conforme indicado no esque-
ma eléctrico.
Declaramos que a máquina a seguir desig-
nada corresponde às exigências de segu-
rança e de saúde básicas estabelecidas
nas Directivas CE por quanto concerne à
sua concepção e ao tipo de construção as-
sim como na versão lançada no mercado.
Se houver qualquer modificação na máqui-
na sem o nosso consentimento prévio, a
presente declaração perderá a validade.
5.957-585
5.957-597
Os abaixo assinados têm procuração para
agirem e representarem a gerência.
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
D - 71364 Winnenden
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Instalação do aparelho
Apenas para técnicos autori-
zados!
Ligação eléctrica
Preparação do local de instalação
Posicionar e alinhar o aparelho
!
Montar tubos de aspiração
Colocação em funcionamento
Declaração CE
Produto: Aspirador a seco
Tipo: 1.224-xxx
Tipo: 1.247-xxx
Tipo: 1.261-xxx
Tipo: 1.263-xxx
Respectivas Directrizes da CE
2006/95/CE (a 28.12.2009)
2006/42/CE (partir de 29.12.2009)
2004/108/CE
Normas harmonizadas aplicadas
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006
1.247-xxx, 1.263-xxx:
EN 61000–3–3: 1995 + A1: 2001 + A2:
2005
1.224-xxx, 1.261-xxx:
EN 61000–3–11: 2000
CEO Head of Approbation
