44 Español
– Valores de conexión: véase la placa de
características y datos técnicos.
– La conexión eléctrica debe ser realiza-
da por un electricista y cumplir la norma
CEI 60364-1.
– La tensión de la fuente de corriente tie-
ne que coincidir con la indicada en la
placa de características.
Nota
Al desenganchar el suministro de corriente,
no se puede quitar el condensador suprimi-
dor de interferencias ya enganchado.
Para montar correctamente el aparato, an-
tes se debe tener en cuenta lo siguiente:
– Se debe disponer de un lugar horizona-
tal, plano con un tamaño de al menos
700 mm x 900 mm (700 mm, aparato sin
columna)..
– Alimentación de corriente según la hoja
de dimensiones (A), véase adjunto.
 Taladrar 4 orificios de sujeción
d=12 mm, 75 mm de fondo, de acuerdo
con la hoja de dimensiones.
 Abrir las puertas del aparato.
 Extraer el depósito de residuos y el de
basuras del aparato y colocar en un la-
do.
ƽ
Peligro
Peligro de lesiones por caída del aparato.
El aparato se debe atornillar a una base fija
y resistente.

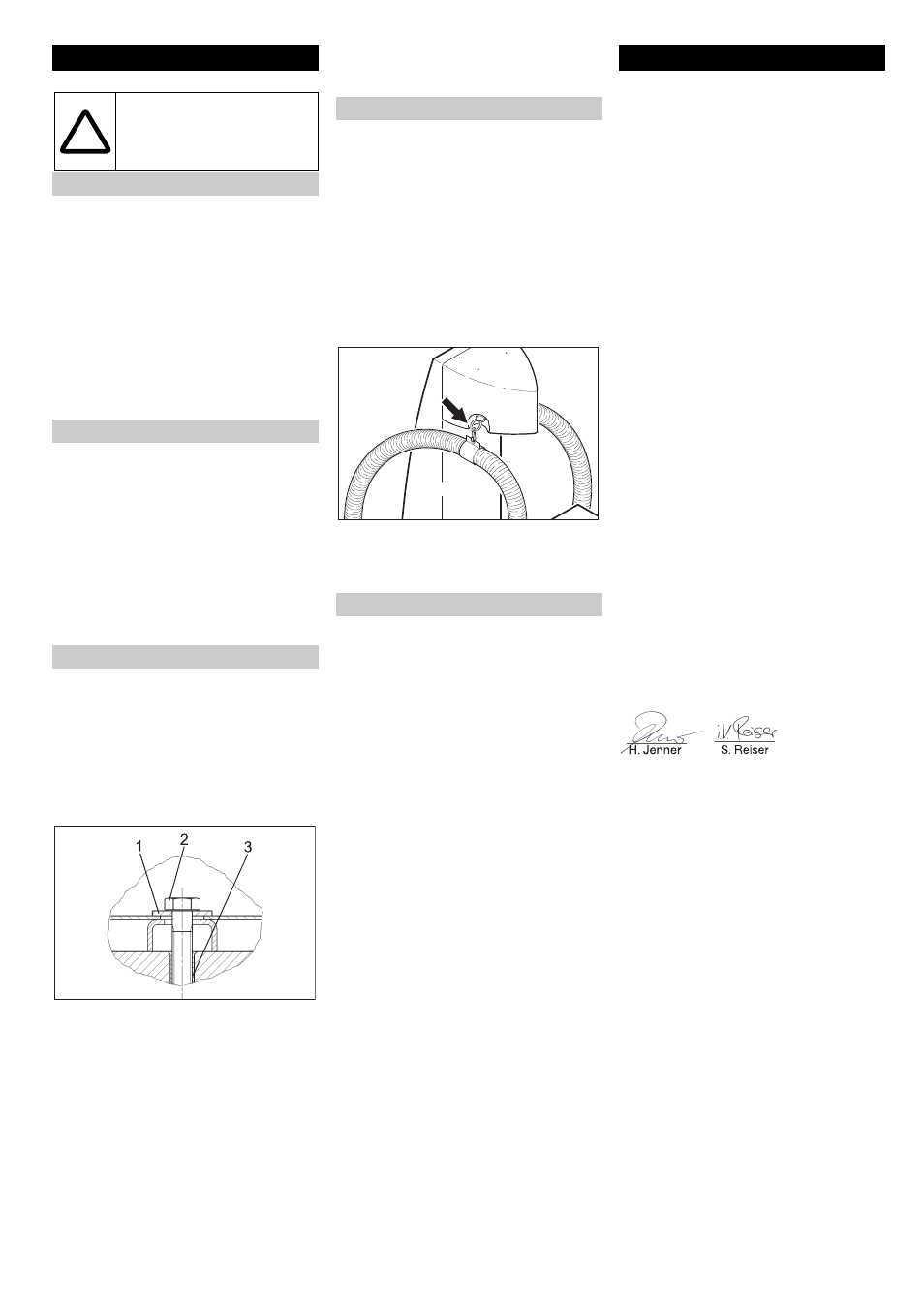

1 Arandela
2 tornillo
3 clavija
Fijar el aparato con el material de fijación
suministrado:

Introducir la clavija en los orificios reali-
zados.
 Colocar el aparato en el lugar previsto
para ello. Al hacerlo introducir el cable
para la conexión eléctrica por el orificio
de la base del aparato.
 Colocar las arandelas como se indica
en el dibujo.
 Colocar y ajustar los tornillos.
 Montar la parte superior de la columna
(véase el manual de montaje adjunto
0.082-374).
 Desmontar la carcasa del filtro.
 Introducir las mangueras de absorción
desde el exterior por los orificios en la
pared trasera.
 Deslizar el extremo de las mangueras
de aspiración en el manguito de la car-
casa del filtro. Los salientes de fijación
deben encajar en las ranuras del man-
guito.
 Montar la carcasa del filtro.
 Colgar la boquilla de aspiración del so-
porte correspondiente.
 Sólo para aparatos con columna: En-
ganchar el gancho de carabina de las
mangueras de aspiración en los ojales
de los cables de mando.
 Instalar conexión eléctrica.
 Sólo para 1.247-xxx y 1.263-xxx: Com-
probar la dirección de giro de las turbi-
nas de aspiración, cambiar la fase si es
necesario.
 Colocar el depósito de suciedad.
 Colgar el depósito de suciedad en la
puerta del aparato.
 Compruebe el funcionamiento del apa-
rato.
 Ajustar el tiempo de aspiración según
deseos del cliente.
 Conectar el cable ya introducido por el
orificio de la base con el interruptor prin-
cipal de acuerdo con el esquema de cir-
cuitos suministrado.
Por la presente declaramos que la máquina
designada a continuación cumple, tanto en
lo que respecta a su diseño y tipo construc-
tivo como a la versión puesta a la venta por
nosotros, las normas básicas de seguridad
y sobre la salud que figuran en las directi-
vas comunitarias correspondientes. La pre-
sente declaración perderá su validez en
caso de que se realicen modificaciones en
la máquina sin nuestro consentimiento ex-
plícito.
5.957-585
5.957-597
Los abajo firmantes actúan con plenos po-
deres y con la debida autorización de la di-
rección de la empresa.
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
D - 71364 Winnenden
Tfno.: +49 7195 14-0
Fax: +49 7195 14-2212
Instalación de aparatos
¡Sólo para personal técnico
autorizado!
Conexión eléctrica
Preparación del lugar de instalación
Colocar y orientar el aparato
!
Montar las mangueras de absorción
Puesta en marcha
Declaración CE
Producto: Aspirador en seco
Modelo: 1.224-xxx
Modelo: 1.247-xxx
Modelo: 1.261-xxx
Modelo: 1.263-xxx
Directivas comunitarias aplicables
2006/95/CE (a 28.12.2009)
2006/42/CE (desde 29.12.2009)
2004/108/CE
Normas armonizadas aplicadas
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006
1.247-xxx, 1.263-xxx:
EN 61000–3–3: 1995 + A1: 2001 + A2:
2005
1.224-xxx, 1.261-xxx:
EN 61000–3–11: 2000
CEO Head of Approbation
