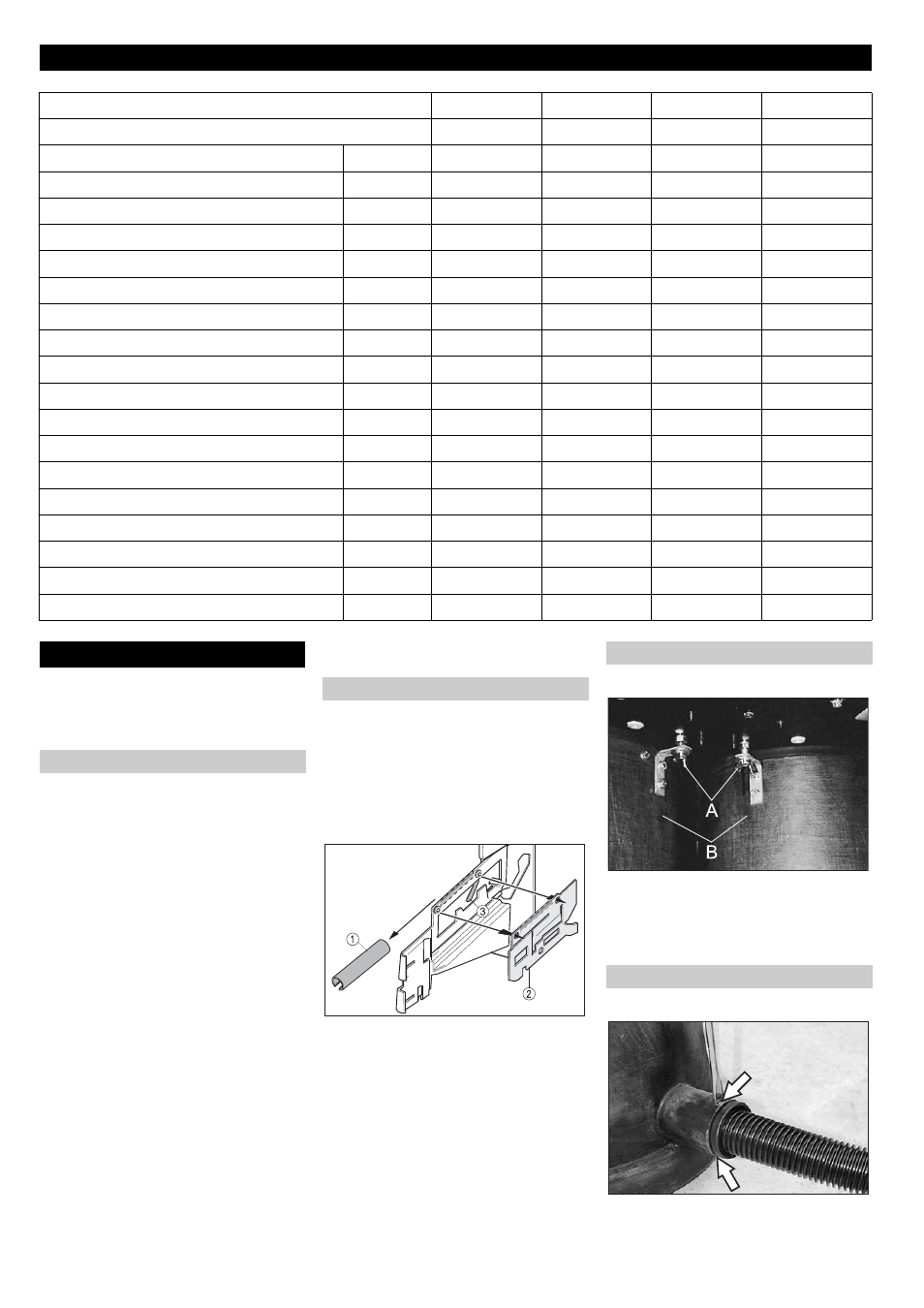

Svenska 69
ƽ
Fara
Risk för skada! Huvudströmbrytaren skall
alltid stängas av vid service- och repara-
tionsarbeten.
Rengör aggregatet dagligen eller med re-
gelbundna intervaller (beroende på sugdrift
och smutsmängd).

Aggregatdörr öppen.
 Häng ut avfallsbehållare, töm och häng
in igen.
 Skaka ur båda filtersäckarna genom att
dra i spaken till skakanordningen fem till
tio gånger.
 Låt dammet lägga sig, vänta ca. en mi-
nut på detta.
 Sväng fästplåt för borttagning av smuts-
behållare neråt och lyft ut båda smuts-
behållarna.
 Töm smutsbehållaren.
 Rengör tätningsringen på varje smuts-
behållare och undersök om ringarna är
skadade.
 Sätt tillbaka smutsbehållare. Var noga
med att handtagen på smutsbehållarna
inte pekar direkt framåt.
 Sväng fästplåtar uppåt.
 Stäng aggregatdörr.
Observera
En kort bildbeskrivning av hur smutsbehål-
larna töms finns på skyddet.
 Rengör aggregatkåpan med hushålls-
rengöringsmedel.
Yttre påverkan eller smutsiga mynt leder till
slut till nedsmutsning av myntkontrollen.
Observera
Funktionsfel på grund av böjd fjäder. Böj
inte fjädern i myntets löpväg.

Aggregatdörr öppen.
 Fäll upp skyddet och skjut det bakåt.
 Dra ut spännfjädern (1).
 Ta av plattan (2).
 Rengör myntinkastet noggrant med
pensel och rengöringsvätska (t ex tvätt-
bensin, etanol).
Observera
Olja ej komponenterna.

Lägg på plattan (2), se till att fjädern (3)
inte böjs i inkastet.
 Skjut på spännfjädern (1).
 Stäng skyddet.
 Stäng aggregatdörr.
 Lyft ut smutsbehållare.
A Vingmutter
B Filterkåpa

Skruva bort vingmutter.
 Drag bort, och lyft av, filterkåpan i rikt-
ning aggregatdörren.
 Demontera filterkåpa.
 Tryck in hakarna på sugslangen med en
stor skruvmejsel och drag ut slangen.
Tekniska data
MONO MONO DUO DUO
Artikelnr. 1.261-xxx 1.263-xxx 1.224-xxx 1.247-xxx
Strömart -- 1~ 3~ 1~ 3~
Frekvens Hz 50/60 50 50/60 50
Spänning V 230 400 230 400
Anslutningseffekt kW 2x 0,8 1,5 4x 0,8 2x 1,5
Elektrisk säkring (tröga) A 16 16 16 16
Maximalt tillåten nätimpedans Ohm (0.312+j0.195) -- (0.312+j0.195) --
Undertryck kPa (mbar) 18 (180) 21 (210) 18 (180) 21 (210)
Luftmängd l/s 2x 50 56 4x 50 2x 56
Filteryta m 2 0,4 0,4 2x 0,4 2x 0,4
Behållarvolym l 25 25 2x 25 2x 25
Ljudtrycksnivå (EN 60704-2-1) dB(A) 65 64 65 64
Omgivande temperatur °C -20...+40 -20...+40 -20...+40 -20...+40
Bredd mm 550 550 700 700
Djup utan pelare mm 750 750 750 750
Djup med pelare mm 900 900 900 900
Höjd utan pelare mm 1250 1250 1250 1250
Höjd med pelare mm 1915 1915 1915 1915
Vikt kg 100 110 120 130
Skötsel och underhåll
Rengöra apparaten
Rengöra myntkontrollen
Demontera filterkåpa
Tag bort sugslang
