72 Svenska
– Anslutningsvärde, se Tekniska data och
typskylten.
– Den elektriska anslutningen måste utfö-
ras av en elektriker och motsvara IEC
60364-1.
– Angiven spänning på typskylten måste
stämma överens med vägguttagets
spänning.
Observera
Vid anslutning till strömförsörjningen får
den redan inkopplade avstörningskonden-
satorn inte tas bort.
Beakta följande för att ställa upp apparaten
enligt föreskrift:
– En vågrät, jämn yta, minst storlek
700 mm x 900 mm (700 mm x 750 mm,
aggregat utan pelare) måste finnas.
– Nätförsörjning enligt måttblad (A), se bi-
laga.
 Borra fyra skruvhål d=12 mm, 75 mm
djup, enligt måttritning.
 Aggregatdörr öppen.
 Lyft ut avfallsbehållare och smutsbehål-
lare ur aggregatet och lägg åt sidan.
ƽ
Fara
Skaderisk genom vältande maskin. Maski-
nen måste skruvas fast på ett stabilt, bär-
kraftigt underlag.

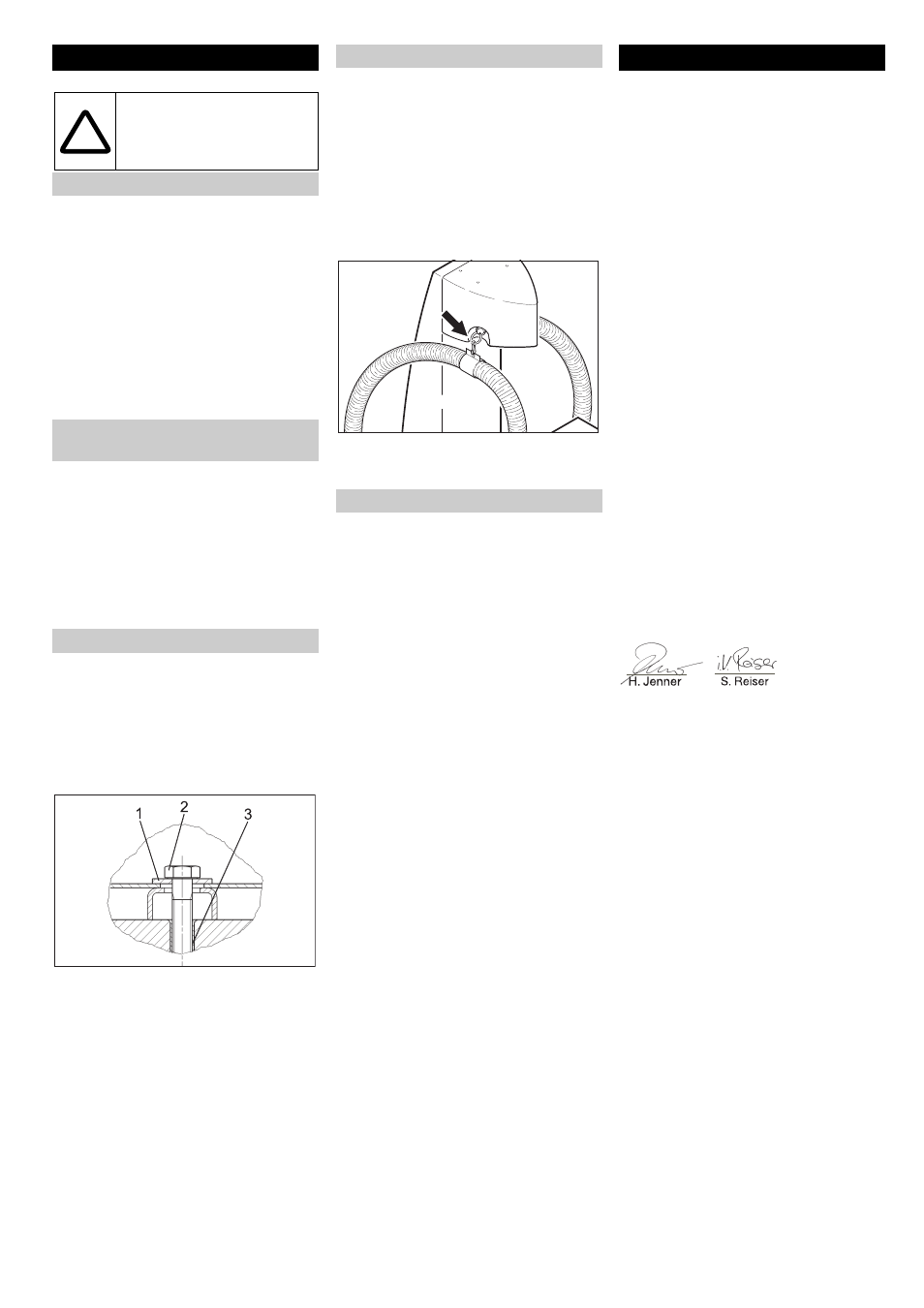

1 Bricka
2 Skruv
3 Plugg
Fäst apparaten med medföljande befäst-
ningsmaterial:

Sätt i plugg i borrhålen.
 Ställ apparaten på avsedd plats. För
igenom kabel för nätförsörjningen ge-
nom öppningen på apparaten undersi-
da.
 Lägg på brickor, så som visas på rit-
ningen.
 Sätt i skruvar och drag fast.
 Montera pelaröverdel (se medföljande
monteringsanvisning 0.082-374).
 Demontera filterkåpa.
 För in sugslangar utifrån och in genom
öppningarna i bakre väggen.
 Skjut in ändarna på sugslangarna i fil-
terkåpans fästen. Fästhakarna måste
då haka fast i skårorna som finns i fäs-
tena.
 Montera filterkåpa.
 Häng i sugmunstycken i sugmunstyck-
esfäste.
 Endast på aggregat med pelare: Haka i
sugslangarnas karbinhakar i vajeröglor-
na.
 Gör elektrisk anslutning.
 Endast på 1.247-xxx och 1.263-xxx:
Kontrollera sugturbinernas rotationsrikt-
ning, byt fas vid behov.
 Sätt i smutsbehållare.
 Häng i avfallsbehållare i aggregatdör-
ren.
 Kontrollera funktionen på apparaten
 Ställ in sugtid enligt kundens önskemål.
 Anslut kablar som redan är dragna ge-
nom golvöppningen till huvudströmbry-
taren enligt medföljande elschema.
Härmed försäkrar vi att nedanstående be-
tecknade maskin i ändamål och konstruk-
tion samt i den av oss levererade versionen
motsvarar EU-direktivens tillämpliga grund-
läggande säkerhets- och hälsokrav. Vid
ändringar på maskinen som inte har god-
känts av oss blir denna överensstämmelse-
förklaring ogiltig.
5.957-585
5.957-597
Undertecknade agerar på order av och med
fullmakt från företagsledningen.
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
D - 71364 Winnenden
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Aggregatinstallation
Endast för behörig personal!
Elanslutning
Förberedning av uppställningsplat-
sen
Ställa upp och rikta apparaten
!
Montera sugslangar
Idrifttagande
CE-försäkran
Produkt: Torrsug
Typ: 1.224-xxx
Typ: 1.247-xxx
Typ: 1.261-xxx
Typ: 1.263-xxx
Tillämpliga EU-direktiv
2006/95/EG (till 28.12.2009)
2006/42/EG (från 29.12.2009)
2004/108/EG
Tillämpade harmoniserade normer
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006
1.247-xxx, 1.263-xxx:
EN 61000–3–3: 1995 + A1: 2001 + A2:
2005
1.224-xxx, 1.261-xxx:
EN 61000–3–11: 2000
CEO Head of Approbation
