Suomi 79
– Katso liitäntäarvot teknisistä tiedoista ja
tyyppikilvestä.
– Sähköliitännät on suoritettava sähkö-
asentajan toimesta ja niiden on oltava
IEC 60364-1:n mukaisia.
– Tyyppikilvessä ilmoitetun jännitteen on
oltava sama kuin jännitelähteen jännite.
Ohje
Kun laite kytketään jännitelähteeseen, jo
kytkettyä häiriönpoistokondensaattoria ei
saa poistaa.
Jotta laite pystytettäisiin asianmukaisesti,
huomioi edeltäkäsin seuraava:
– Käytettävissä on oltava vaakasuora, ta-
sainen paikka, jonka suuruus on vähin-
tään 700 mm x 900 mm (700 mm x 750
mm ilman pylvästä olevalle laitteelle).
– Virransyöttö mittapiirroksen (A) mukai-
sesti, katso liite.
 Poraa 4 kiinnitysreikää d=12 mm, sy-
vyys 75 mm, mittapiirroksen mukaan.
 Avaa laiteovet.
 Poista laitteesta roskasäiliö ja pölysäiliö
ja aseta ne sivummalle.
ƽ
Vaara
Laitteen kaatumisen aiheuttama vahingoit-
tumisvaara. Laite kiinnitettävä pulteilla lu-
jaan, kantokykyiseen alustaan.

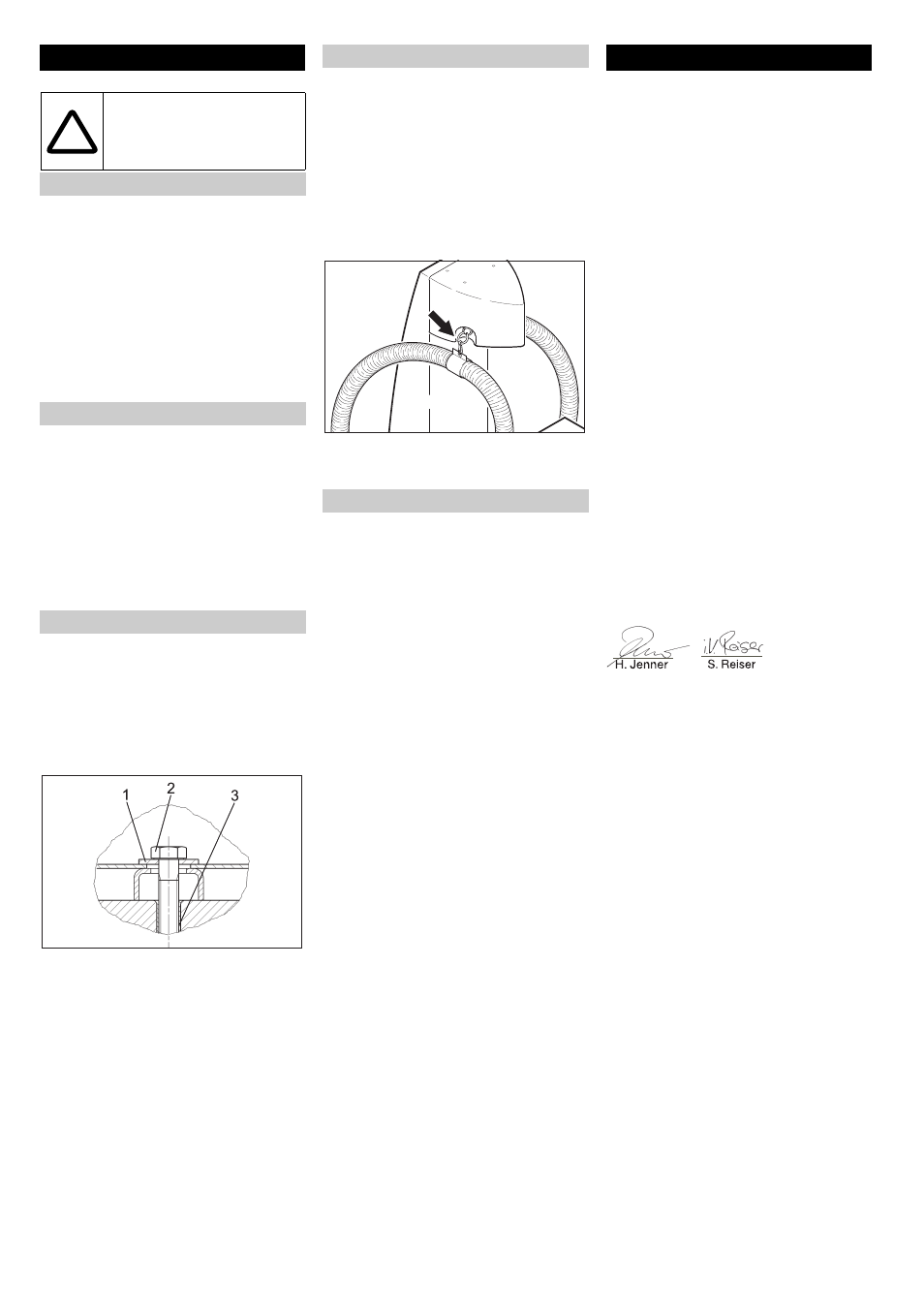

1 Levy
2 Ruuvi
3 Kiinnitysankkuri
Kiinnitä laite mukanaolevilla kiinnitystarvik-
keilla:

Laita ankkurit porattuihin reikiin.
 Aseta laite paikalleen. Johda sähkölii-
tännän kaapeli laitteen pohjassa olevan
aukon kautta laitteen sisään.
 Aseta levyt, kuten piirustuksessa on esi-
tetty.
 Kierrä ruuvit paikoilleen ja kiristä ne.
 Asenna tolpan yläpää paikalleen (katso
mukana olevaa asennusohjetta 0.082-
374).
 Poista suodatinkotelo.
 Työnnä imuletkut ulkopuolelta takasei-
nässä olevista aukoista sisään.
 Työnnä letkujen päät suodatinkotelois-
sa oleviin liitinkauluksiin. Letkun pään
kiinnitysnokkien tulee napsahtaa luki-
tukseen liitinkaululuksessa oleviin rei-
kiin.
 Aseta suodatinkotelo paikalleen.
 Ripusta imusuuttimet imusuutinpitimiin.
 Vain pylväällä varustetuissa laitteissa:
Kiinnitä letkujen karabiinilukot köysive-
tojen kiinnityssilmukkoihin.
 Tee sähköliitännät.
 Vain 1.247-xxx ja 1.263-xxx: Tarkasta
imuturbiinien pyörimissuunta, vaihda
tarvittaessa vaiheistus.
 Aseta pölysäiliöt paikoilleen.
 Ripusta roskasäiliöt laitteen oviin.
 Tarkasta laitteen toiminta.
 Säädä imurointiaika asiakkaan toivo-
muksen mukaiseksi.
 Kytke pohja-aukon kautta johdettu kaa-
peli mukana olevan kytkentäkaavion
mukaisesti laitteen pääkytkimeen.
Vakuutamme, että alla mainitut tuotteet
vastaavat suunnittelultaan ja rakenteeltaan
sekä valmistustavaltaan EU-direktiivien asi-
anomaisia turvallisuus- ja terveysvaatimuk-
sia. Jos tuotteeseen/tuotteisiin tehdään
muutoksia, joista ei ole sovittu kanssamme,
tämä vakuutus ei ole enää voimassa.
5.957-585
5.957-597
Allekirjoittaneet toimivat yrityksen johton
puolesta ja sen valtuuttamina.
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
D - 71364 Winnenden
Puh.: +49 7195 14-0
Faksi: +49 7195 14-2212
Laiteasennus
Vain valtuutettu ammattihen-
kilöstö!
Sähköliitäntä
Asennuspaikan esivalmistelu
Laitteen pystytys ja vaaitus
!
Asenna imuletkut
Käyttöönotto
CE-todistus
Tuote: Kuivaimuri
Tyyppi: 1.224-xxx
Tyyppi: 1.247-xxx
Tyyppi: 1.261-xxx
Tyyppi: 1.263-xxx
Yksiselitteiset EU-direktiivit
2006/95/EY (28.12.2009 asti)
2006/42/EY (29.12.2009 lähtien)
2004/108/EY
Sovelletut harmonisoidut standardit
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006
1.247-xxx, 1.263-xxx:
EN 61000–3–3: 1995 + A1: 2001 + A2:
2005
1.224-xxx, 1.261-xxx:
EN 61000–3–11: 2000
CEO Head of Approbation
