Polski 121
– Parametry przyłącza patrz tabliczka
znamionowa i Dane techniczne.
– Przyłącze leketryczne musi być
wykonane przez wykwalifikowanego
elektryka i odpowiadać normie IEC
60364-1.
– Napięcie podane na tabliczce
znamionowej musi się zgadzać z
napięciem źródła prądu.
Wskazówka
Podczas podłączania zasilania nie wolno
demontować podłączonego kondensatora
przeciwzakłóceniowego.
W celu przeprowadzenia właściwego
montażu urządzenia należy przedtem
zadbać o następujące rzeczy:
– Trzeba mieć do dyspozycji poziome,
poziome, równe miejsce o wielkości
przynajmniej 700 mm x 900 mm
(700 mm x 750 mm, na urządzenie bez
słupka).
– Dopływ prądu według schematu (A),
zob. Załącznik.
 Wywiercić zgodnie ze schematem 4
otwory mocujące d=12 mm o
głębokości 75 mm.
 Otworzyć drzwi urządzenia.
 Zbiornik na odpadki i zanieczyszczenia
wyjąć z urządzenia i odłożyć na bok.
ƽ
Niebezpieczeństwo
Niebezpieczeństwo zranienia przez
przewracające się urządzenie. Urządzenie
należy przykręcić do mocnego, stabilnego
podłoża.

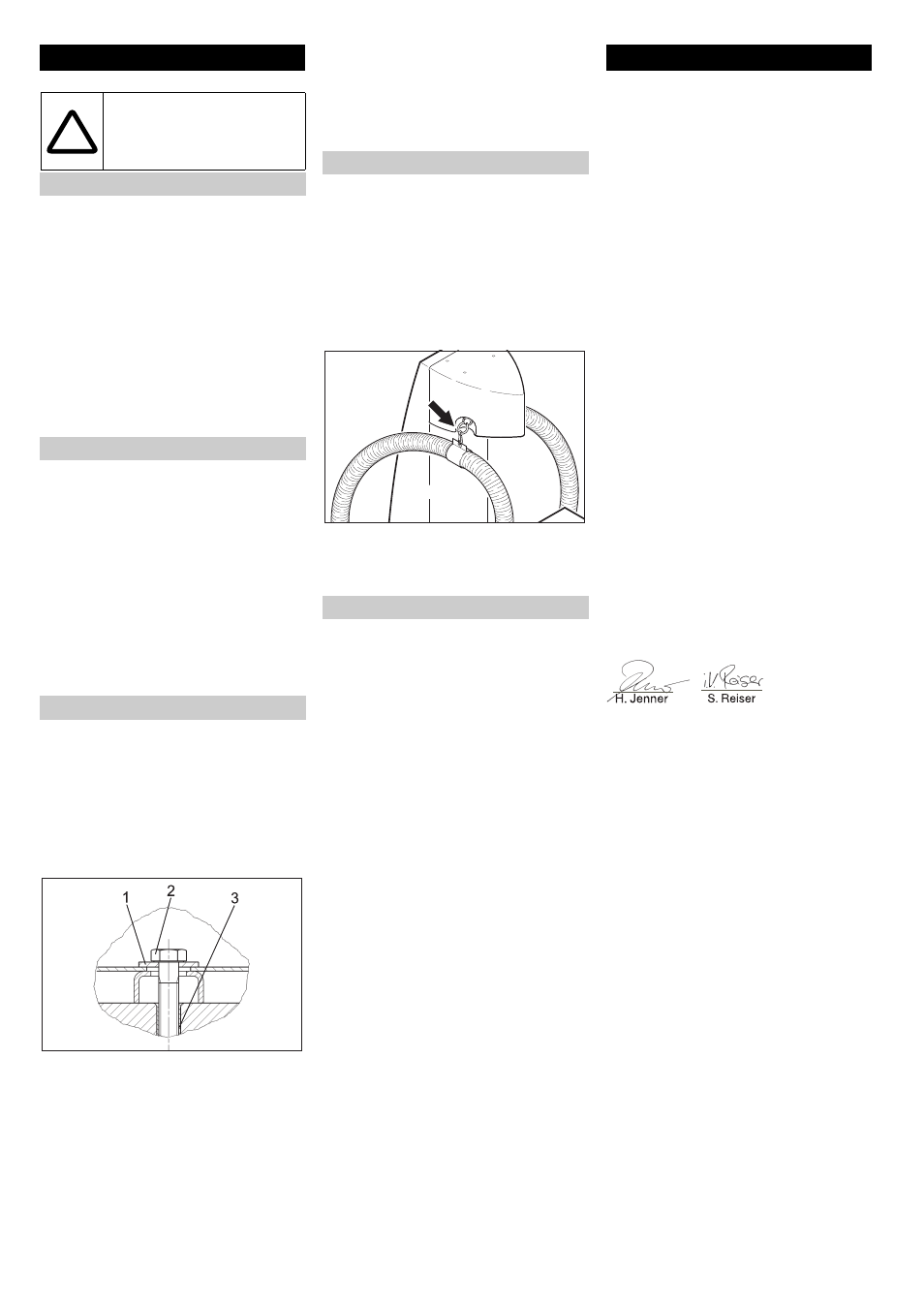

1 Tarcza
2 Śruba
3 Kołki rozporowe
Zamocować urządzenie przy pomocy
materiału montażowego:

Włożyć kołki do przygotowanych
otworów.
 Ustawić urządzenie na przewidzianym
miejscu. Przeprowadzić przy tym kabel
na przyłącze elektryczne przez otwór na
dnie urządzenia.
 Założyć tarcze w sposób przedstawiony
na rysunku.
 Włożyć i dokręcić śruby.
 Zamocować górną część słupka (patrz
dołączona instrukcja obsługi 0.082-
374).
 Zdemontować obudowę filtra
 Przełożyć węże ssące od zewnątrz
przez otwory w tylnej ściance.
 Końcówki węży ssących wsunąć w
króćce w obudowie filtra. Zatrzaski
mocujące muszą zazębić się w
otworach króćca.
 Zamontować obudowę filtra.
 Zawiesić dyszę ssącą na wspornik.
 Tylko w przypadku urządzeń ze
słupkiem: Karabińczyki węży ssących
zawiesić na zaczepach cięgien
linowych.
 Wykonać przyłącze elektryczne.
 Tylko przy 1.247-xxx i 1.263-xxx:
Sprawdzić kierunek obrotów turbin
ssących, w razie potrzeby zamienić
fazy.
 Założyć zbiornik na zanieczyszczenia.
 Założyć zbiornik na odpadki na
drzwiczki urządzenia.
 Sprawdzić działanie urządzenia.
 Ustawić czas zasysania zgodnie z
życzeniem klienta.
 Połączyć kabel, który przełożono już
przez otwór w dnie, z przełącznikiem
głównym urządzenia zgodnie z
dołączonym schematem elektrycznym.
Niniejszym oświadczamy, że określone
poniżej urządzenie odpowiada pod
względem koncepcji, konstrukcji oraz
wprowadzonej przez nas do handlu wersji
obowiązującym wymogom dyrektyw UE
dotyczącym wymagań w zakresie
bezpieczeństwa i zdrowia. Wszelkie nie
uzgodnione z nami modyfikacje urządzenia
powodują utratę ważności tego
oświadczenia.
5.957-585
5.957-597
Z upoważnienia zarządu przedsiębiorstwa.
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
D - 71364 Winnenden
tel.: +49 7195 14-0
faks: +49 7195 14-2212
Instalacja urządzenia
Tylko dla autoryzowanych,
wykwalifikowanych
pracowników!
Podłączenie do sieci
Przygotowanie miejsca montażu
Ustawić urządzenie i nastawić
!
Montaż węży ssących
Uruchomienie
Deklaracja UE
Produkt: Odkurzacz na sucho
Typ: 1.224-xxx
Typ: 1.247-xxx
Typ: 1.261-xxx
Typ: 1.263-xxx
Obowiązujące dyrektywy WE
2006/95/WE (do 28.12.2009)
2006/42/WE (od 29.12.2009)
2004/108/WE
Zastosowane normy zharmonizowane
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006
1.247-xxx, 1.263-xxx:
EN 61000–3–3: 1995 + A1: 2001 + A2:
2005
1.224-xxx, 1.261-xxx:
EN 61000–3–11: 2000
CEO Head of Approbation
