Italiano 27
ƽ
Pericolo
Rischio di lesioni! Prima di effettuare qual-
siasi intervento di manutenzione e di ripara-
zione spegnere l'interruttore principale.
Pulire l'apparecchio quotidianamente o ad
intervalli regolari (in base al funzionamento
di aspirazione e lo sporco).

Aprire le porte dell'impianto.
 Sganciare il contenitore rifiuti, pulirlo e
riagganciarlo.
 Scuotere i due sacchetti filtro azionando
5-10 volte la leva del dispositivo di scuo-
timento.
 Far depositare la polvere ed attendere
per ca. 1 minuto.
 Orientare verso il basso le lamiere di so-
stegno per prelevare i serbatoi dello
sporco e rimuoverli.
 Svuotare il serbatoio dello sporco.
 Pulire la guarnizione dei serbatoi e veri-
ficare la presenza di eventuali danneg-
giamenti.
 Reinserire i serbatoi rifiuti. Accertarsi
che la maniglia del relativo contenitore
non sia rivolta direttamente in avanti.
 Orientare le lamiere di sostegno verso
l'alto.
 Chiudere le porte dell'impianto.
Avvertenza
Sulla copertura è riportato un breve dise-
gno per le operazioni di svuotamento dei
contenitori.

Pulire l'alloggiamento dell'apparecchio
con un detergente per la casa.
Influssi esterni o impurità sulle monete
comportano col tempo un aumento dell'im-
purità presente nei dispositivi di controllo
monete.
Avvertenza
Malfunzionamento causa molla deviatrice
piegata. Non piegare la molla deviatrice nel
canale per le monete.


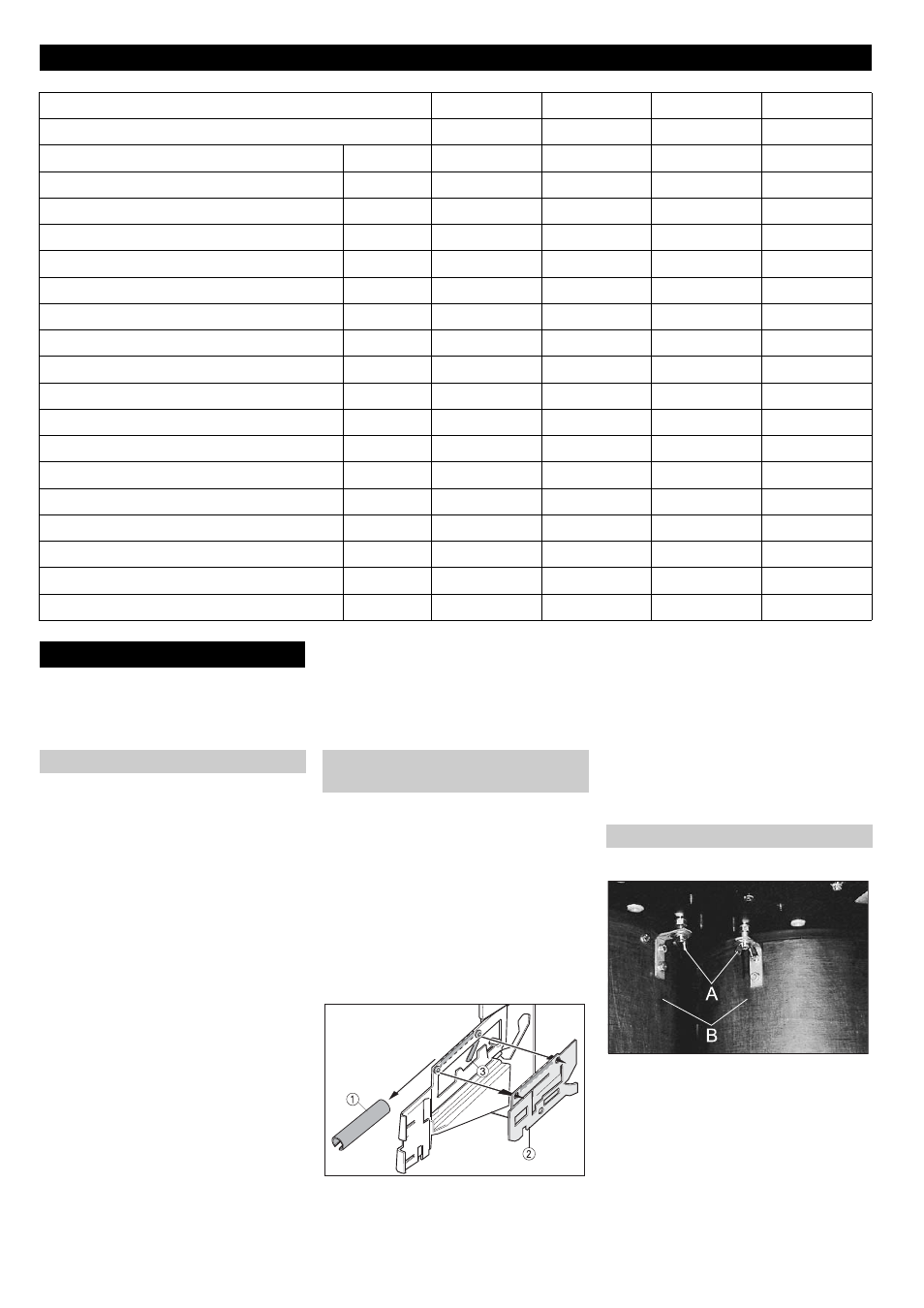

Aprire le porte dell'impianto.
 Sollevare la copertura e spingerla indie-
tro.
 Estrarre la molla (1).
 Togliere la piastra (2).
 Pulire accuratamente la fessura d’intro-
duzione delle monete con un pennello
ed un liquido detergente (ad es. nafta
per pulitura a secco, alcool).
Avvertenza
Non lubrificare i pezzi.

Posizionare la piastra (2) prestando at-
tenzione a non piegare la molla deviatri-
ce (3) nel canale per le monete.
 Introdurre la molla (1).
 Chiudere la copertura.
 Chiudere le porte dell'impianto.
 Estrarre il serbatoio rifiuti.
A Dado ad alette
B Contenitore filtro

Svitare i dadi ad alette.
 Rimuovere l'alloggiamento del filtro in
direzione dello sportello dell'apparec-
chio.
Dati tecnici
MONO MONO DUO DUO
Codice componente 1.261-xxx 1.263-xxx 1.224-xxx 1.247-xxx
Tipo di corrente -- 1~ 3~ 1~ 3~
Frequenza Hz 50/60 50 50/60 50
Tensione V 230 400 230 400
Potenza allacciata kW 2x 0,8 1,5 4x 0,8 2x 1,5
Protezione elettrica (ritardo di fusibile) A 16 16 16 16
Massima impedenza di rete consentita Ohm (0.312+j0.195) -- (0.312+j0.195) --
Depressione kPa (mbar) 18 (180) 21 (210) 18 (180) 21 (210)
Portata aria l/s 2x 50 56 4x 50 2x 56
Superficie attiva del filtro m 2 0,4 0,4 2x 0,4 2x 0,4
Capacità serbatoio l 25 25 2x 25 2x 25
Pressione acustica (EN 60704-2-1) dB(A) 65 64 65 64
Temperatura ambiente °C -20...+40 -20...+40 -20...+40 -20...+40
Larghezza mm 550 550 700 700
Profondità senza montante mm 750 750 750 750
Profondità con montante mm 900 900 900 900
Altezza senza montante mm 1250 1250 1250 1250
Altezza con montante mm 1915 1915 1915 1915
Peso kg 100 110 120 130
Cura e manutenzione
Pulizia dell’apparecchio Pulire il dispositivo di controllo mo-
nete
Smontare l'alloggiamento del filtro
