20 Français
ƽ
Danger
Risque de blessure ! L'interrupteur principal
doit être éteindre à tous les travaux de
maintenance et réparation.
Nettoyer l'appareil régulièrement ou bien
quotidiennement (après chaque utilisation
et salissement)

Ouvrir la porte d'appareil.
 Retirer le conteneur de dêchets, le vider
et le repositionner.
 Secouer les deux filtres en actionnant 5
à 10 fois le levier du dispositif de se-
cousse.
 Laisser la poussière retomber, attendre
1 minute.
 Basculer la plaque de support du conte-
neur de dêchets vers le bas et retirer les
deux récipients de dêchets.
 Vider le réservoir collecteur.
 Nettoyer le joint du conteneur de dê-
chets et contrôler s'il n'est pas abîmé.
 Mettre le bouchon de nouveau. Faire at-
tention à ce que la poignée de chaque
conteneur de dêchets ne pointe pas di-
rectement vers l'avant.
 Faire basculer la tête de polissage vers
le haut.
 Fermer la porte d'appareil.
Remarque
Une illustration pour vider le récipient de
dêchets est apposé su couvercle.

Nettoyer le boitier de l'appareil avec un
nettoyant ménager.
Les influences extérieures ou les impuretés
sur les pièces entraînent avec le temps un
encrassement du contrôleur de monnaie.
Remarque
Défaut de fonctionnement du fait d'un res-
sort d'éjection tordu. Ne pas tordre le res-
sort d'éjection dans le circuit des pièces.


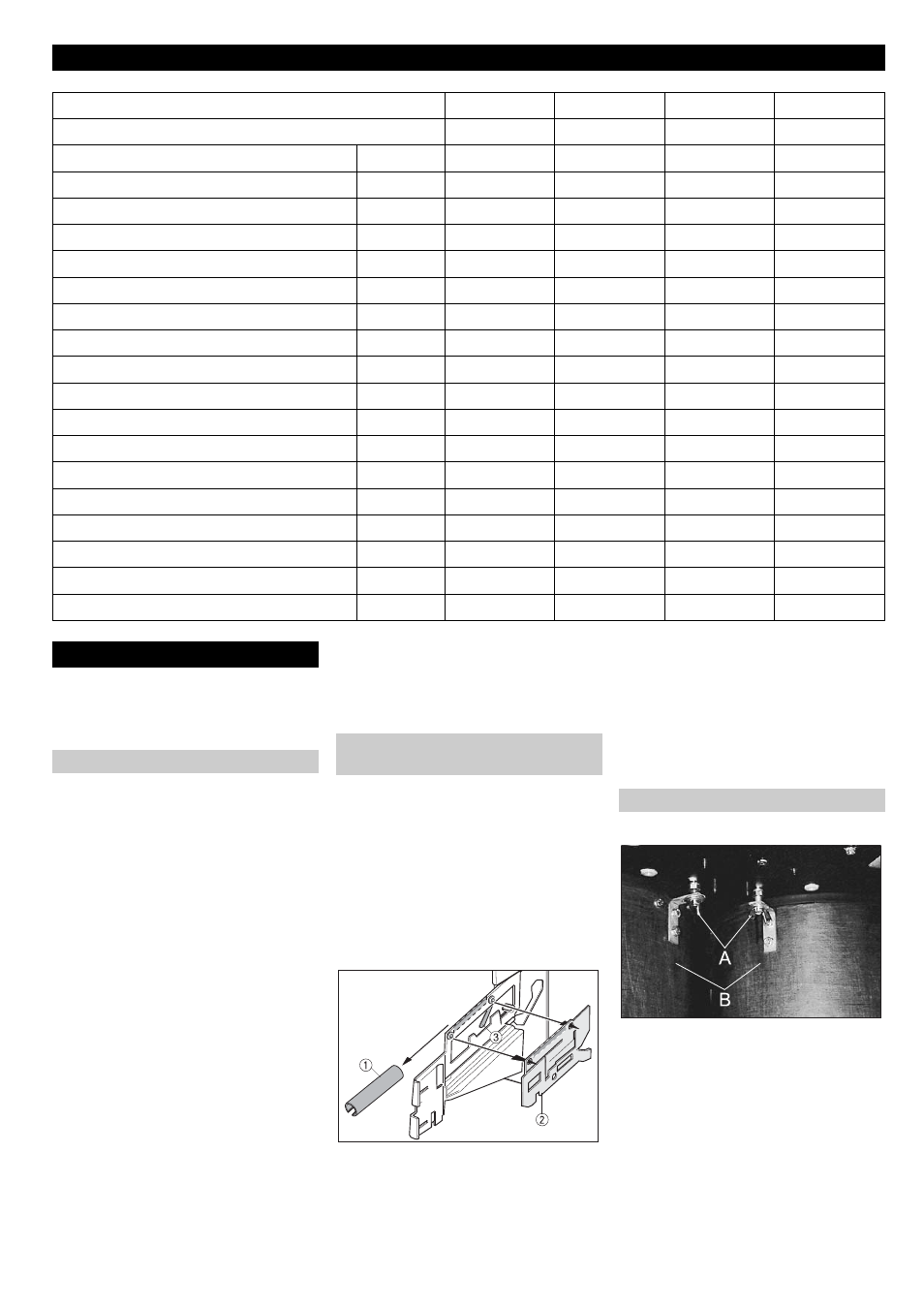

Ouvrir la porte d'appareil.
 Relever le couvercle vers le haut et cou-
lisser en arrière.
 Retirer le ressort de serrage (1).
 Retirer la plaque (2).
 Nettoyer l'introduction des pièces soi-
gneusement avec un pinceau et un flui-
de de nettoyage (par ex. de l'éther de
pétrole, de l'alcool).
Remarque
Ne pas huiler les pièces.

Mettre la plaque (2) en place sans tor-
dre le ressort d'éjection (3) dans le cir-
cuit des pièces.
 Rentrer le ressort de serrage (1).
 Refermer le couvercle.
 Fermer la porte d'appareil.
 Retirer le conteneur de dêchets.
A Ecrou papillon
B Boîtier du filtre

Dévisser l'écrou à ailettes.
 Démonter le boîtier du filtre en direction
de l'ouverture de l'appareil et le retirer.
Caractéristiques techniques
MONO MONO DUO DUO
Référence 1.261-xxx 1.263-xxx 1.224-xxx 1.247-xxx
Type de courant -- 1~ 3~ 1~ 3~
Fréquence Hz 50/60 50 50/60 50
Tension V 230 400 230 400
Puissance de raccordement kW 2x 0,8 1,5 4x 0,8 2x 1,5
Protection électrique (à action retardée) A 16 16 16 16
Impédance du circuit maximale admissible Ohms (0.312+j0.195) -- (0.312+j0.195) --
Basse pression kPa (mbar) 18 (180) 21 (210) 18 (180) 21 (210)
Quantité d'air l/s 2x 50 56 4x50 2x 56
Surface du filtre m 2 0,4 0,4 2x 0,4 2x 0,4
Capacité de la cuve l 25 25 2x 25 2x 25
Niveau de pression acoustique (EN 60704-2-1) dB(A) 65 64 65 64
Température ambiante °C -20...+40 -20...+40 -20...+40 -20...+40
Largeur mm 550 550 700 700
Profondeur sans colonnes mm 750 750 750 750
Profondeur avec colonnes mm 900 900 900 900
Hauteur sans colonnes mm 1250 1250 1250 1250
Hauteur avec colonnes mm 1915 1915 1915 1915
Poids kg 100 110 120 130
Entretien et maintenance
Nettoyage de l’appareil
Nettoyage du contrôleur de mon-
naie
Démonter les boîtiers des filtres.
