80 ITALIANO
 Rilasciare la manopola, dopo che sono stati eseguiti due o tre procedimenti di filettatura.
 Le ganasce per filettare si aprono automaticamente attraverso una leva con fermo
longitudinale, non appena è stato completato il procedimento di filettatura.
 Disinserire la macchina, rilasciando il piede dal pedale di comando con dispositivo di
sicurezza.
Per la filiera standard:
 Abbassare la filiera ed abbassare successivamente anche la leva prevista per l'apertura e la
chiusura (1).
 Inserire la macchina tramite il pedale di comando, girare la manopola in senso orario, in
modo tale che le ganasce per filettare premano direttamente sul pezzo di lavorazione.
 Rilasciare la manopola, dopo che sono stati eseguiti due o tre procedimenti di filettatura.
 Rialzare lentamente la leva prevista per l'apertura e la chiusura (1) con la macchina in
funzione, dopo che sono stati eseguiti i cicli di filettatura voluti, per terminare quindi il
procedimento di filettatura, aprendo lentamente le ganasce per filettare.
In un'apertura a scossoni delle ganasce per filettare, nell'ultima sezione di un
filetto possono risultare delle graduazioni, con la conseguenza di un
danneggiamento dello stesso!

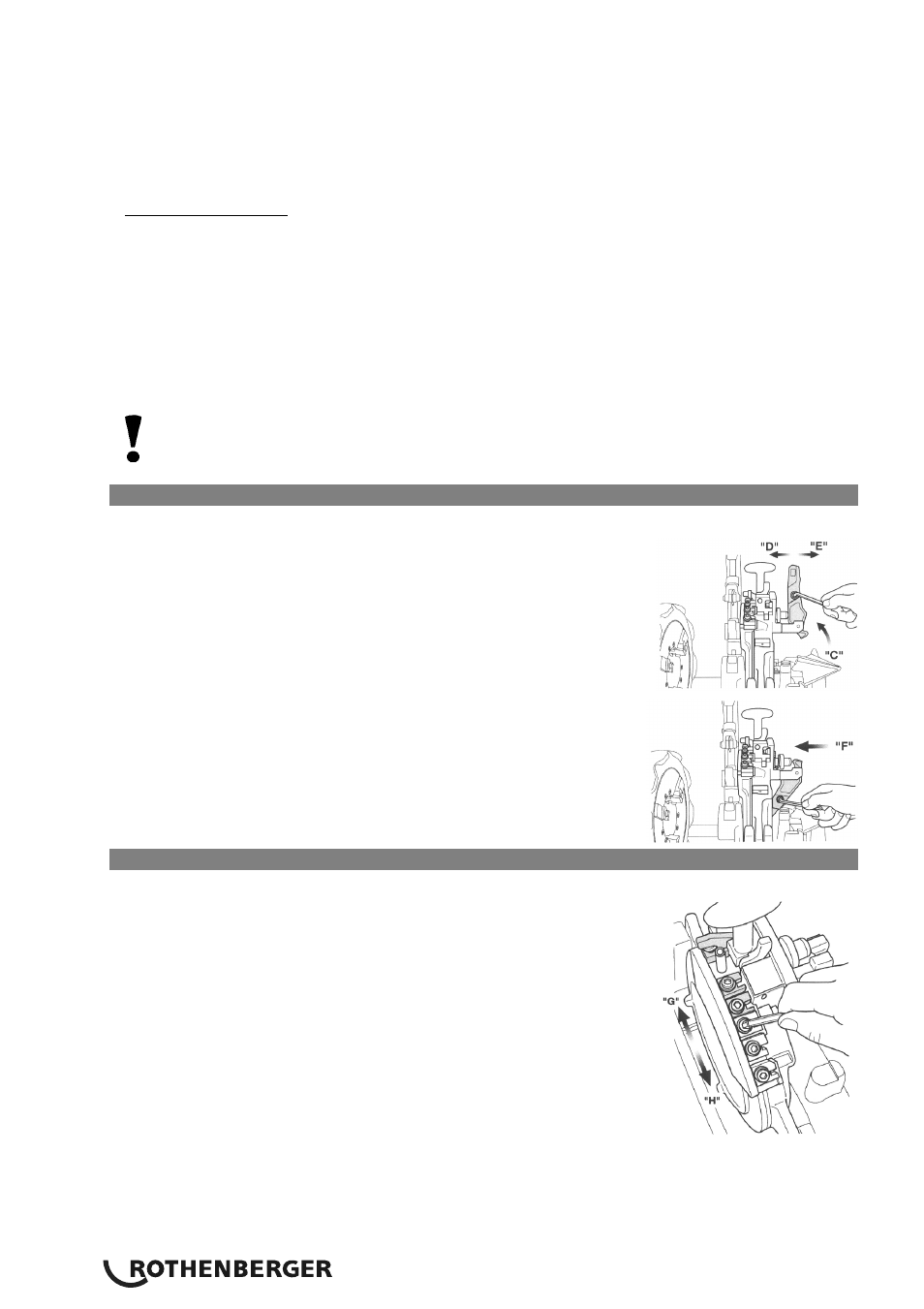

5.8 Regolazione della lunghezza del filetto (solo filiera automatica)
La lunghezza del filetto è già stata regolata in fabbrica entro il campo delle misure standard, ma
può essere variata all'occorrenza in qualsiasi momento.

Girare la leva di bloccaggio in posizione „C“, fino allo scatto.
 Allentare la vite a blocco e spostare la leva di bloccaggio, per
regolare così la lunghezza del filetto. Per aumentare la
lunghezza del filetto occorre spostarla in direzione „D“, mentre
per ridurre la lunghezza in direzione „E“. La lunghezza del
filetto può essere variata in passi di circa 2 mm per ogni
suddivisione di misura.
 Stringere leggermente la vite a blocco e portare quindi la leva
di bloccaggio nella posizione di partenza, spostando il perno
profilato in posizione „F“.
 Dopodiché serrare bene la vite per bloccare la leva di
bloccaggio.
5.9 Regolazione della profondità del filetto (solo filiera automatica)
 Allentare la vite di bloccaggio, (solo SUPERTRONIC 2 SE: vite di
bloccaggio, che serve anche per fissare il blocco selettore al
disco a camma) e spostare il blocco selettore per regolare la
profondità del filetto.
 Per aumentare la profondità del filetto occorre spostarla in
direzione „H“, mentre per ridurre la profondità in direzione
„G“.La profondità del filetto può essere aumentata ossia ridotta
per ogni suddivisione di misura all'incirca da 1,5 fino a 2 mm.
 Solo SUPERTRONIC 2 SE: Fissare il blocco selettore serrando la
vite a blocco e procedere con il procedimento di filettatura.
 Controllare il tubo lavorato per filetti conici, ecc. e correggere
quindi la regolazione, se necessario.
