PУCCKИЙ 267
труба
5 Эксплуатация и обслуживание резьбонарезного станка
5.1 Закрепление заготовки В
Инструментальные салазки могут коснуться рамы до того, как будет
завершен процесс нарезки резьбы, и тем самым повредить зажимной
патрон ударного действия, а также станок!

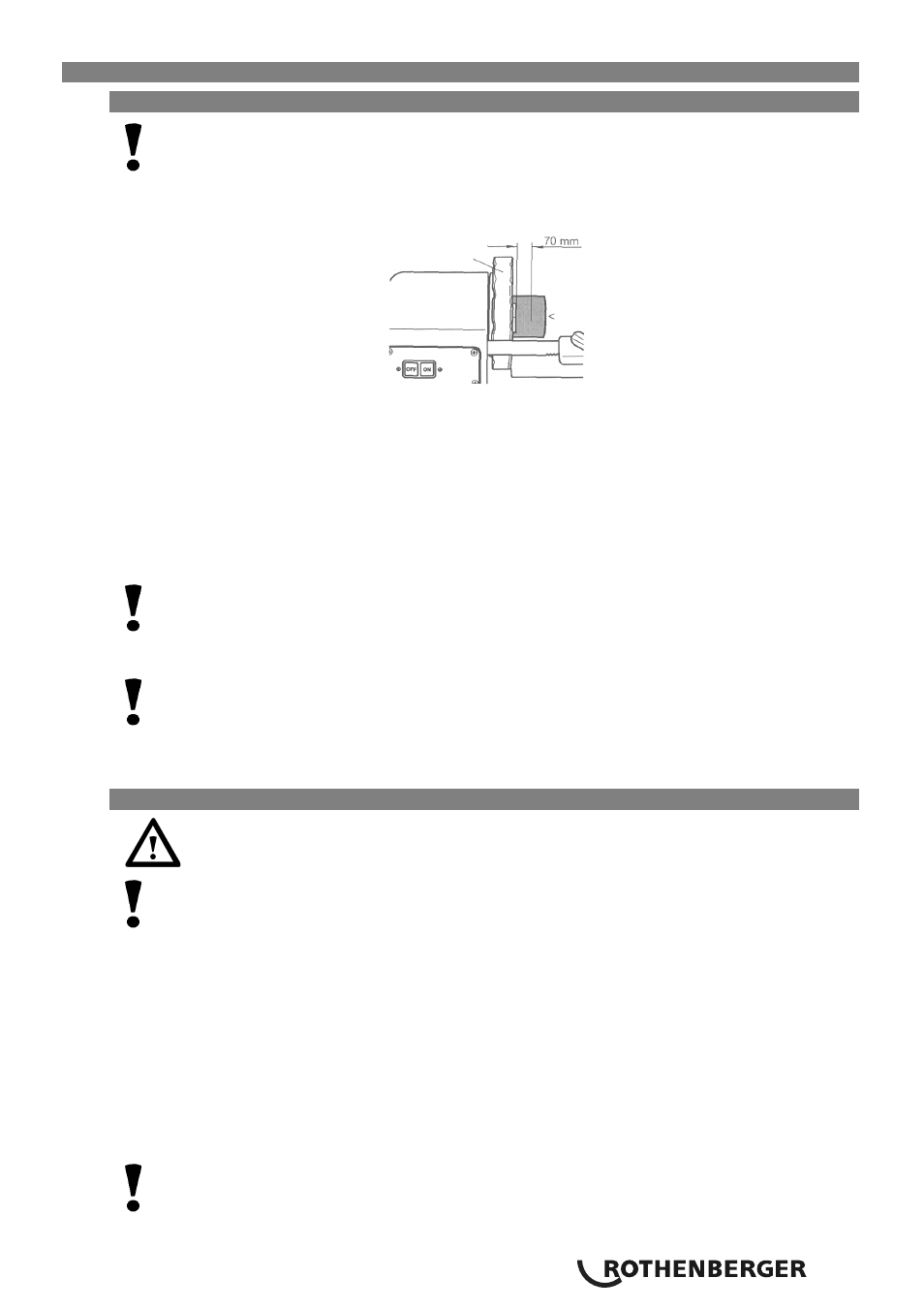

Поэтому между наносимой на деталь резьбой и зажимным патроном всегда
должен оставаться расстояние не менее 70 мм!
 Переведите труборез и резьбонарезную головку вверх, чтобы они Вам не мешали,
и поставьте внутренний гратосниматель к задней стенке.
 Вставьте заготовку со стороны центрирующего патрона (рис. 1) и затяните
центрирующий патрон (рис.2).
 Крепко удерживайте заготовку правой рукой со стороны зажимного патрона
ударного действия и постепенно затягивайте ее зажимным патроном (рис. 3).
 Удостоверьтесь , что все зажимные колодки соприкасаются с обрабатываемой
деталью .
Если не все зажимные колодки соприкасаются с обрабатываемой деталью,
то она будет шататься, вследствие чего ни отрезка, ни нарезка резьбы не
будут произведены надлежащим образом.
 Зажмите заготовку с усилием и тщательно затяните её.
При обработке длинных или тяжелых труб обязательно использовать
подставку для труб арт. № 5.6047 , чтобы предотвратить шатание или
скручивание обрабатываемой детали во время вращения, а также
опрокидывание станка из-за массы заготовки! В противном случае
обрабатываемая деталь и станок могут потерять устойчивость!
5.2 Отрезка заготовки труборезом C
Не прикасайтесь к поверхности среза голыми руками: поверхность
горячая и с острыми краями! Опасность получения травмы и ожога!
При вращении рукоятки трубореза с чрезмерным усилием поверхность среза трубы
примет овальную форму, что сделает невозможным правильную нарезку резьбы!
Поэтому вращайте рукоятку трубореза по пол-оборота на каждый полный оборот
трубы !
 Переведите труборез вверх, чтобы он не мешал. Поверните маховик подачи против
часовой стрелки для приведения трубореза в положение, необходимое для резки
заготовки .
 Опустите труборез на деталь и нажмите переключатель "Вкл" или приведите в
действие педаль.
 С усилием поверните рукоятку трубореза в направлении по часовой стрелке и
начните отрезку заготовки.
 Снова отведите труборез вверх и назад.
Не накапливайте обрезанные трубы в лотке! Сразу после окончания
процесса резки вынимайте трубу из лотка!
зажимной патрон
