190 POLSKI
 Po wykonaniu całego gwintu szczęki gwintujące otwierają się automatycznie dzięki
wzdłużnej dźwigni zatrzymania.
 Należy zatrzymać maszynę zdejmując stopę z wyłącznika nożnego.
Standardowa głowica gwintująca:

Opuścić głowicę gwintującą i przestawić przeznaczoną do otwierania i zamykania
dźwignię (1) w dół.
 Włączyć maszynę pedałem, obrócić pokrętło w kierunku ruchu wskazówek zegara tak, by
szczęki gwintujące docisnęły się do przedmiotu obrabianego.
 Puścić pokrętło po nacięciu dwóch, trzech gwintów.
 Przy pracującej maszynie przełożyć dźwignię (1) powoli w górę po osiągnięciu wymaganej
liczny gwintów, by w ten sposób poprzez powolne otwarcie szczęk gwintujących
zakończyć nacinanie.
W razie gwałtownego otwarcia szczęk gwintujących, na ostatnim odcinku gwintu
mogą powstać stopnie i gwint będzie wadliwy!

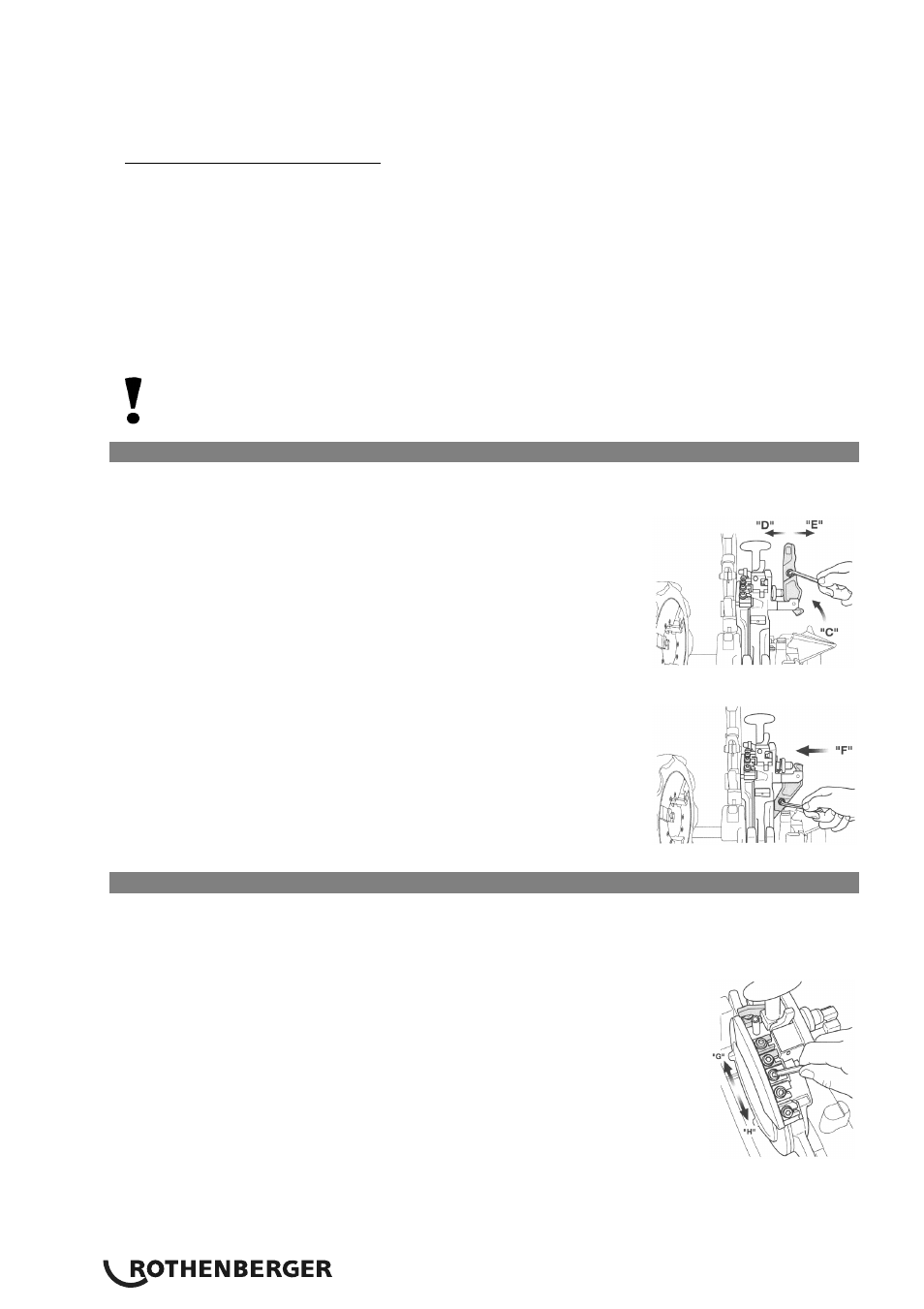

5.8 Ustawienie długości gwintu (tylko zautomatyzowana głowica gwintująca)
Długość gwintu została ustawiona przez producenta, ale w razie potrzeby może zostać
zmieniona.

Obrócić dźwignię ustalającą w kierunku „C“, aż do
zatrzaśnięcia.

Odkręcić śrubę bloku i, w celu ustawienia długości gwintu,
poruszyć dźwignią ustalającą. W celu uzyskania dłuższego
gwintu dźwignię przesunąć w kierunku „D“, a krótszego w
kierunku „E“. Długość gwintu może się zmienić o około 2 mm
na każdą podziałkę skali.
 Lekko dokręcić śrubę bloku i cofnąć dźwignię ustalającą w
położenie wyjściowe, przesuwając kołek profilu w kierunku
„F“.
 Następnie, w celu unieruchomienia dźwigni ustalającej,
dokręcić śrubę.
5.9 Ustawienie głębokości gwintu (tylko zautomatyzowana głowica gwintująca)
 Odkręcić śrubę bloku, (dotyczy tylko SUPERTRONIC 2 SE: śruba bloku mocująca blok
selektora na tarczy krzywkowej) i w celu ustawienia głębokości gwintu przestawić blok
selektor.
 Przesuwanie bloku w kierunku „H” powoduje pogłębienie gwintów,
natomiast przesuwanie go w kierunku „G” powoduje spłycenie gwintów.
Jedna podziałka to zmiana głębokości gwintu od 1,5 do 2 mm.
 Tylko SUPERTRONIC 2 SE: Unieruchomić blok selektora poprzez
dokręcenie śruby bloku i rozpocząć gwintowanie
 Za pomocą narzędzia pomiarowego, należy skontrolować wykonany
gwint itp. na rurze, a w razie potrzeby skorygować ustawienie.
