158 NORSK
Gjengeskjære-pinne
(svart)
Selektor-pinne
(sølvfarget)

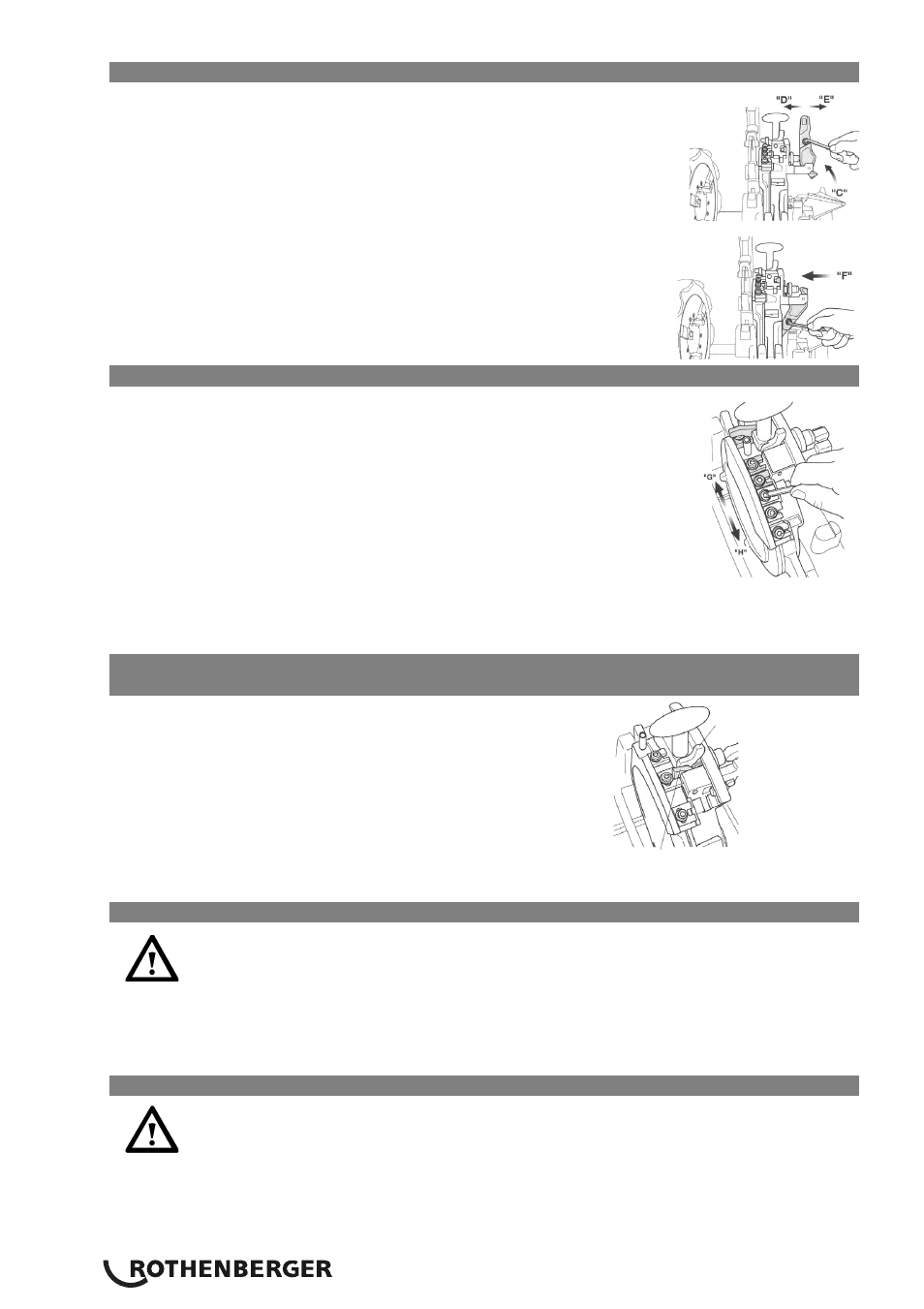

5.8 Stille inn gjengelengde (kun for automatisk gjengehode)
Gjengelengden ble stilt inn av produsenten, men kan endres hvis
nødvendig.
 Drei festehendelen i retning "C" til den griper.
 Løsne blokkskruen og beveg festehendelen for innstilling av
gjengelengde. For lengre gjenger, skyv den i retning "D", for
kortere gjenger i retning "E". Gjengelengden kan endres med
omtrent 2 mm pr. målinndeling.
 Trekk til blokkskruen lett og sett festehendelen i
utgangsposisjonen ved å skyve profilstiften i retning "F".
 Trekk så fast til skruen for å låse festehendelen.
5.9 Stille inn gjengedybde (kun for automatisk gjengehode)
 Løsne blokkskruen, (kun for SUPERTRONIC 2 SE: den blikkskruen som
holder selektorblokken på kamskiven) og beveg den for å stille inn
gjengedybden på selektorblokken.
 Ved å skyve mot ”H” lages dypere gjenger og ved å skyve den mot
”G” lages grunnere gjenger. Gjengedybden vil endres med 1,5 til
2mm gjenger med en gradering.
 Kun SUPERTRONIC 2 SE: Fest selektorblokken ved å trekke til
blokkskruen, og start gjengeskjæringen.
 Ved hjelp av måleinstrumentet, skal du kontrollere det kuttede røret for en gjenge, og
korriger innstillingen hvis nødvendig.
5.10 Gjengeskjæring i 2 arbeidstrinn
(kun for automatisk gjengehode 2 ½“…3“/ 4“)
 For gjengeskjæring på rør med stor diameter, bruk først
ved lav tilstramming 2-trinns gjengeskjærepinne (svart) for
gjengeskjæring (forskjæring), og deretter selektorpinne
(sølvfarget) for å skjæring (etterskjæring) av standard
gjenger.
5.11 Ta bort arbeidsstykket
Arbeidsstykket er fuktig og glatt fra gjengeoljen. Sørg for at det ikke glir ut av
hendene dine og faller på føttene når du tar det bort fra maskinen!
 Vri matehjulet med urviseren og flytt verktøysleden tilbake.
 Frigjør chucken.
 Frigjør sentreringschucken og dra ut arbeidsstykket.
5.12 Rengjøring etter bruk
Ikke fjern metall- og plastspon ved hjelp av trykkluft! Det er fare for øyeskader
og tap av syn! Ikke plukk opp skarp metallspon med bare hendene! Fare for
skade! Bruk vernehansker!
 Ta bort spon fra og rundt maskinen.
