236 MAGYAR

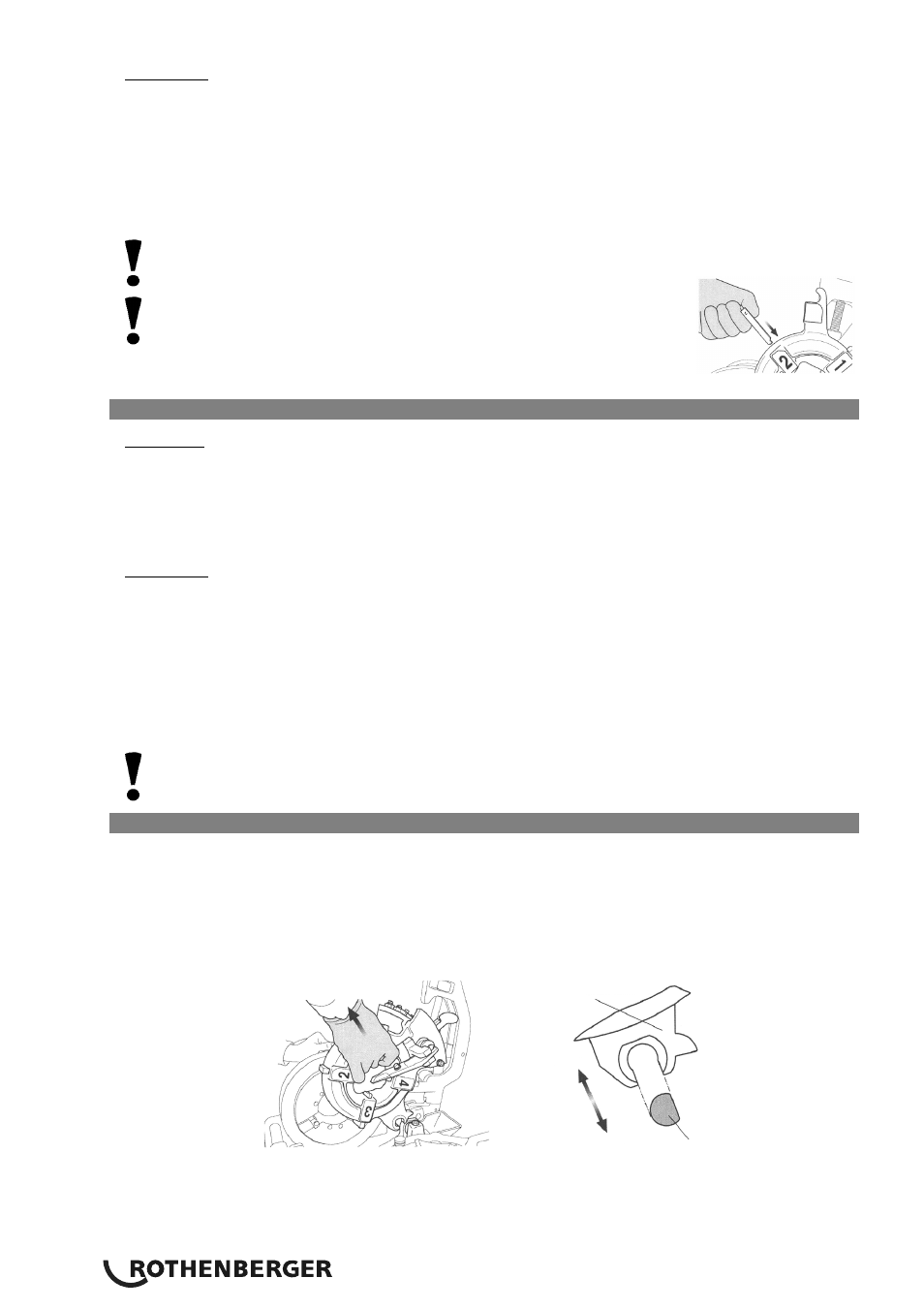

Felszerelés:
 Tegye a reteszelő kart “A” állásba a menetvágó pofák nyitásához.
 Állítsa az (ezüst színű) választó-tűt a választóblokkon a menetpofákba.
 Helyezze be a menetvágófejjel azonos számú menetpofákat, és azokat jól hallhatóan
kattintsa be.
 Ellenőrizze, hogy a menetvágófejen és a menetpofákon található számok azonos oldalra
kerüljenek.
Pontos menetvágás csak akkor lehetséges, ha a menetvágó fej résén
lévő szám megegyezik a menetvágó pofán található számmal!
Menetvágó pofák cseréje után ellenőrizze, hogy azok
biztonságosan rögzítődtek a helyükön. Menetvágó fej vagy
menetvágó pofák cseréje után ellenőrizze, hogy azok
biztonságosan reteszelődnek-e a szerszámszánban!
5.4.2 Standard menetvágófej
Leszerelés:

Oldja ki a vágóvas-tartót (1), vigye a lengőkart (2) az alsó állásba, húzza meg biztosan a
vágóvas-tartót és fektesse el a nyitó/záró kart (3), hogy felül kivehesse a menetpofákat.
 Húzza felfele ki a 1-es és 4-es sz. menetpofákat, ha a menetvágófej az alsó állásban van.
 Emelje ki a menetvágófejet a gépből, és húzza le lefele a 2-es és 3-as sz. menetpofákat.
Felszerelés:
 Oldja ki a vágóvas-tartót (1), vigye a lengőkart (2) az alsó állásba, húzza meg biztosan a
vágóvas-tartót és fektesse el a nyitó/záró kart (3), hogy felülről betehesse a
menetpofákat.
 Helyezze be a menetvágófejjel azonos számú menetpofákat, és azokat jól hallhatóan
kattintsa be.
 Ellenőrizze, hogy a menetvágófejen és a menetpofákon található számok azonos oldalra
kerüljenek.
Pontos menetvágás csak akkor lehetséges, ha a menetvágó fej résén lévő szám
megegyezik a menetvágó pofán található számmal!
5.5 A menetvágófej be- és kiszerelése a szánágyba/szánágyból
 Emelje félmagasságba a menetvágófejet.
 Állítsa átlósra a menetvágófej, és vegye azt ki.
 Az csak akkor szerelhető ki és be a gépbe, ha a menetvágófej párhuzamos a vágófej-tű
lapos oldalával.
Vágófej tű
Menetvágófej
