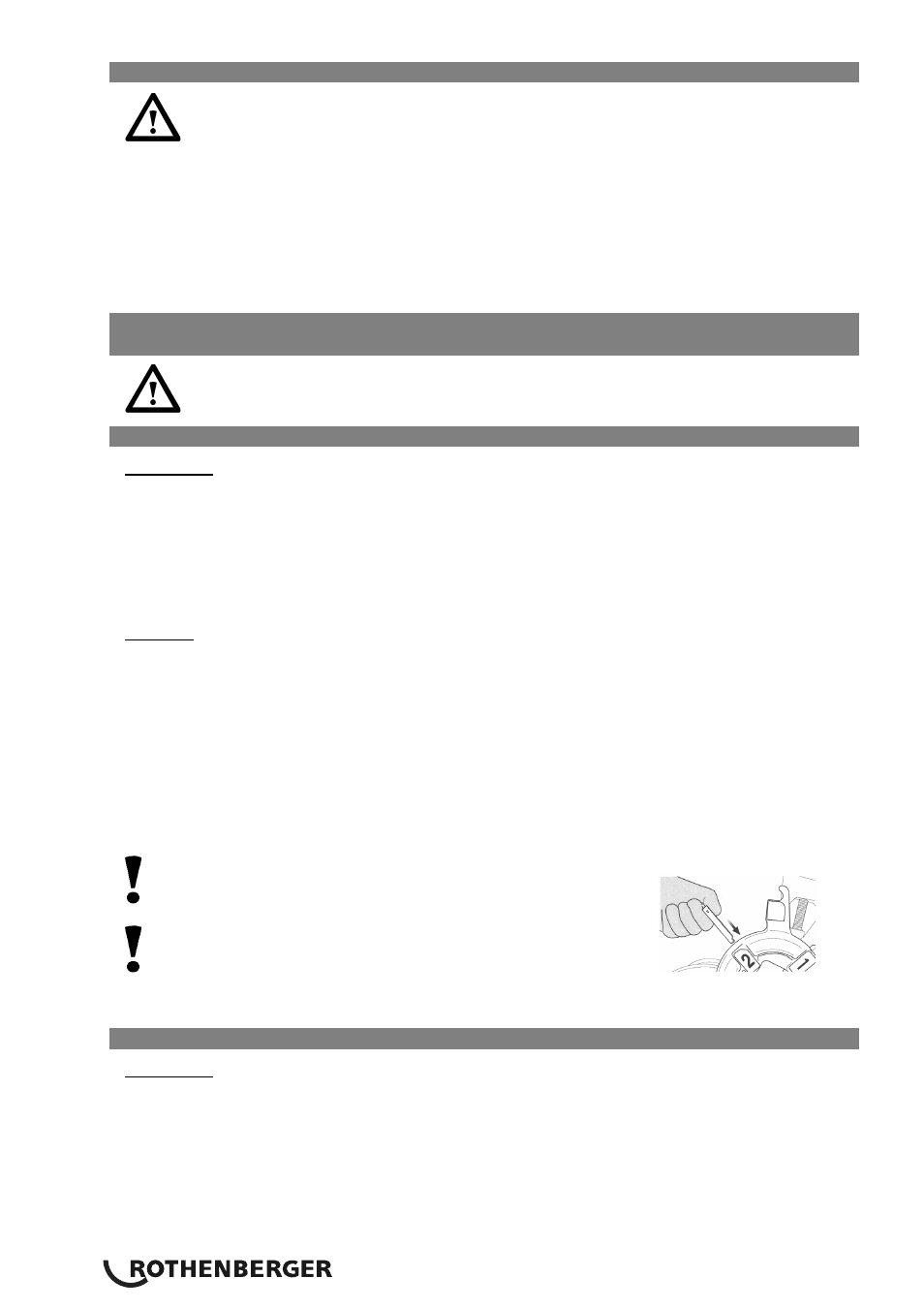

5.3 Удаление грата с обрабатываемой детали D
Режущее острие гратоснимателя является очень острым! Не
прикасайтесь к нему голыми руками! Опасность пореза и получения
травмы !
 Вытяните гратосниматель на себя.
 Поверните маховик подачи против часовой стрелки, чтобы подвести острие
гратоснимателя к торцу вращающейся трубы.
 Вращайте рукоятку дальше, для удаления грата вдавите острие гратоснимателя
внутрь трубы.
5.4 Демонтаж и монтаж резьбонарезной плашки из резьбонарезной
головки E
Наденьте защитные перчатки во избежание порезов резьбонарезной
плашкой !
5.4.1 Автоматическая резьбонарезная головка
Демонтаж :
 Переведите стопорный рычаг в положение “А“, чтобы открыть резьбонарезную
плашку .
 Вставьте селекторный вывод (серебристый) в селекторный блок плашки.
 Выньте резьбонарезную головку из станка и снимите резьбонарезные плашки №
с 1 по 4.
Монтаж
:
 Переведите стопорный рычаг в положение “A“, чтобы открыть резьбонарезную
плашку .
 Вставьте селекторный вывод (серебристый) в селекторный блок плашки.
 Вставляйте резьбонарезные плашки в количестве, необходимом для
соответствующей резьбонарезной головки, до тех пор, пока не услышите, что
они зафиксировались.
 Удостоверьтесь , что числа на резьбонарезной головке и на плашках находятся с
одной стороны.
Точная использование возможно только в том
случае , если номер на слот нить резки головой с
номером на щеке матче нить!
Tappers челюсти после перехода на фиксированный
место
проверьте! Tappers заголовок после изменения
или замены нить резки твердых блокировки запечь в
инструмент испытание!
5.4.2 Стандартная резьбонарезная головка
Демонтаж :
 Отсоедините плашкодержатель (1), переведите рычаг (2) в нижнее положение,
затяните плашкодержатель и переведите его вверх для поднимания или
опускания рычага (3), предусмотренного для вынимания плашки.
 Вытащите плашки № с 1 по 4 в направлении наверх, когда резьбонарезная
головка находится в нижнем положении.
 Выньте резьбонарезную головку из станка и снимите резьбонарезные плашки №
с 2 по 3, потянув их вниз.
