238 MAGYAR
Menetvágócsap (fekete)
Választó-tű
(ezüst)

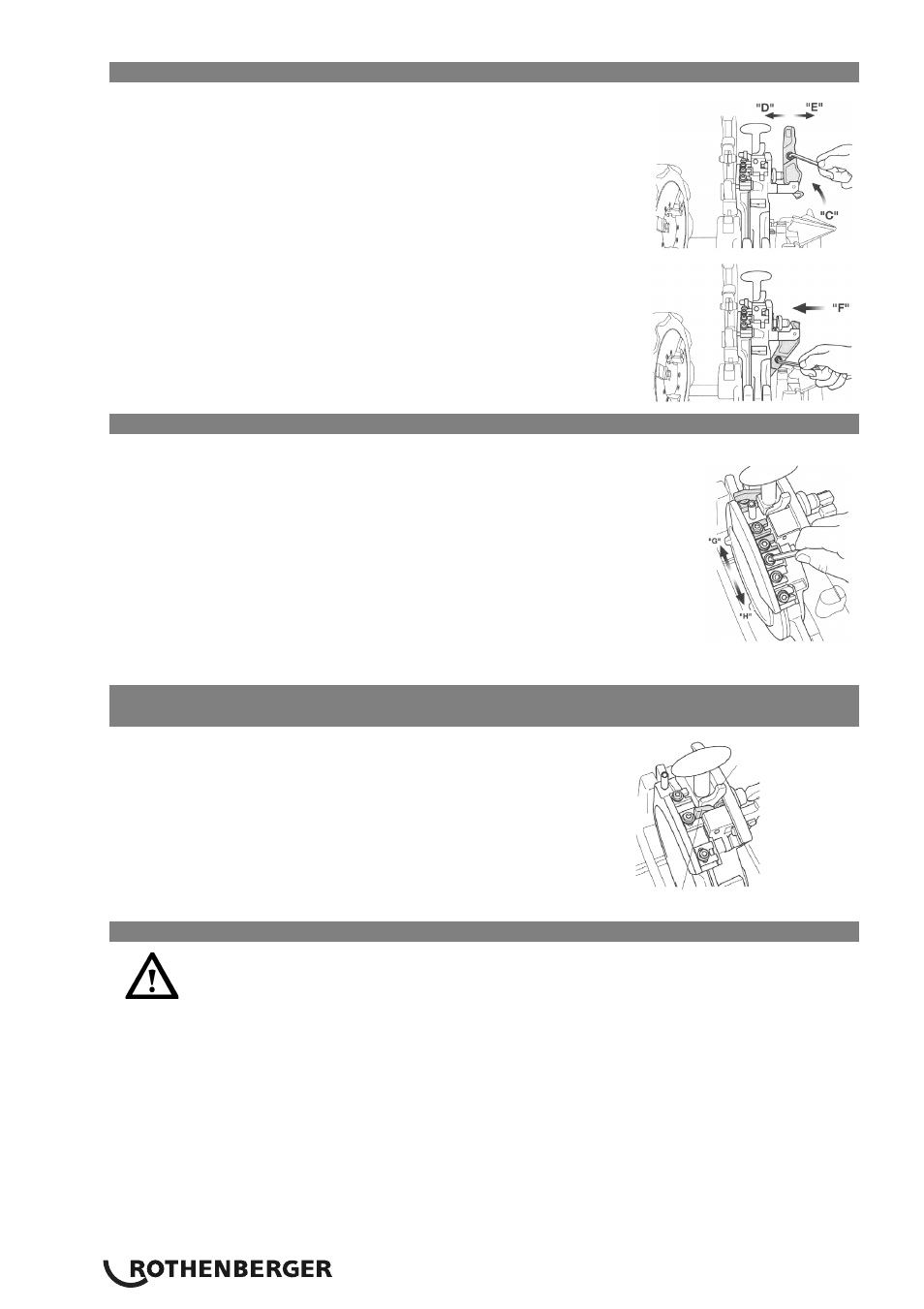

5.8 A menethossz beállítása (csak automatikus menetvágófejnél)
A menet hosszát a gyártó beállította, de szükség esetén
változtatható.
 Forgassa a fixen rögzítő kart a „C” irányba, míg az nem el nem
kezd fogni.

Oldja ki a blokk-csavart, és mozgassa azt a fix állítás kar
menethosszának beállításához. Hosszabb menethez húzza azt
a D”, rövidebb menethez az „E” irányba. A menethossz kb. 2
mm-rel módosítható méretbeállításonként.
 Húzza meg egy kissé a blokk-csavart, és vigye a fix rögzítőkart
a kezdőállásba, hogy a profilcsapot az „F” irányba tolja.
 Ezután csavarja szorosra a fix rögzítőkar rögzítőcsavarját.
5.9 A menetmélység beállítása (csak automatikus menetvágófejnél)
 Oldja ki a blokk-csavart, (csak SUPERTRONIC 2 SE esetén: a választó-
blokk bütyköstárcsájára rögzített blokk-csavar) és mozgassa azt a
választó-blokk menetmélységének beállításához.
 A „H“ irányába csúsztatva mélyebbre, a „G“ irányába csúsztatva
pedig sekélyebbre állítja a menetet. Egy skálabeosztás kb. 1,5–2 mm-
re változtat a menet mélységén.
 Csak SUPERTRONIC 2 SE esetén: Rögzítse a választóblokkot a
blokkcsavar biztos meghúzásával, és kezdje el a menetvágást
 Mérőműszerrel ellenőrizze, hogy a vágott csövön kúpos-e a menet, és
szükség esetén változtasson a beállításon.
5.10 Menetvágás két munkalépésben
(csak automatikus menetvágófejnél 2 ½“…3“/ 4“)
 Nagyobb átmérőjű cső menetvágásánál először kisebb
megfeszítéssel használja a kétlépcsős menetvágócsapot
(fekete) a menetvágáshoz (elővágáshoz), majd ezután
használja az (ezüst színű) választó-tűt a standard menet
vágásához (utó-vágás).
5.11 A munkadarab kivétele a gépből
A munkadarab nedvessé és csúszóssá válik a menetvágó olajtól. Nagyon
vigyázzon arra, hogy ki ne csússzon a kezéből, és rá ne essen a lábára, amikor a
gépből kiveszi.
 Forgassa az előtoló kézikereket az óramutató járásának irányába, és tegye vissza a
szerszámszánt.
 Lazítsa ki a befogótokmányt.
 Lazítsa ki a központosító tokmányt, és húzza ki a munkadarabot.
