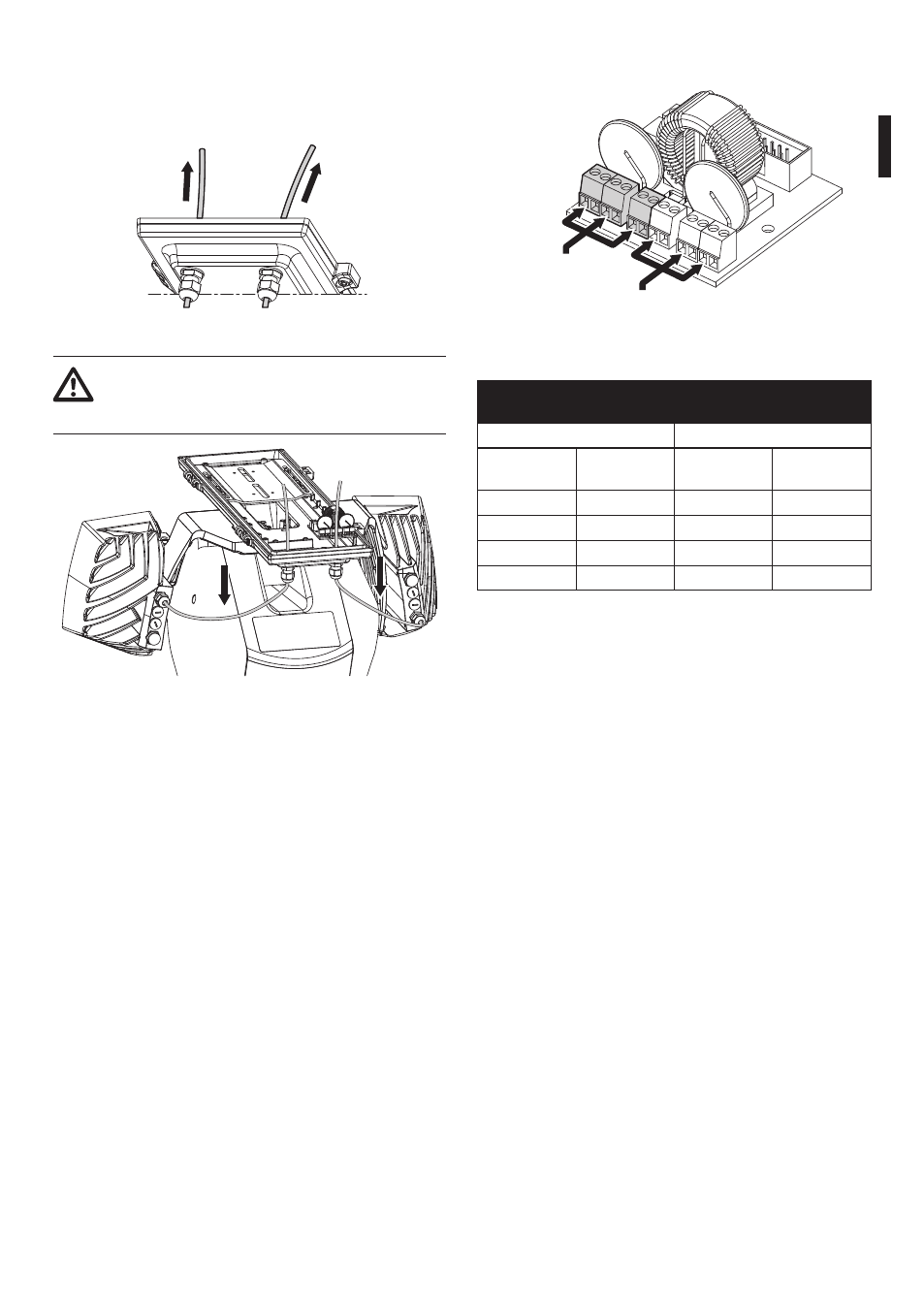

7.1.5 Collegamento degli illuminatori
infrarossi a LED
Aprire la custodia (Fig. 9, pagina 15).
25cm 25cm
Fig. 21
Per non compromettere la sicurezza e il
funzionamento dell'unità non lasciare
eccedenza di cavo all'esterno.
Fig. 22
Collegare i cavi come illustrato in figura.
Illuminatore
sinistro
Illuminatore
destro
Fig. 23
COLLEGAMENTO DEGLI ILLUMINATORI INFRAROSSI
A LED
Illuminatore sinistro Illuminatore destro
Riferimento
sulla scheda Colore cavo Riferimento
sulla scheda Colore cavo
WH Bianco WH Bianco
BK Nero BK Nero
A1 Verde A2 Verde
B1 Rosso B2 Rosso
Tab. 4
