Bedienungslanleitung - D
eutsch - DE
15
7.1.2 Montage Kamera und motorisch
bewegte Optiken
Der richtige Anlagebetrieb ist, im
angegebenen Temperaturbereich, nur mit
der kamera- und Optik- benutzung mit
Temperatur bei -10° bis zu +60°C garantiert.
Die Kamera und die zugehörigen Objektive sind vom
Kunden selbst zu montieren.

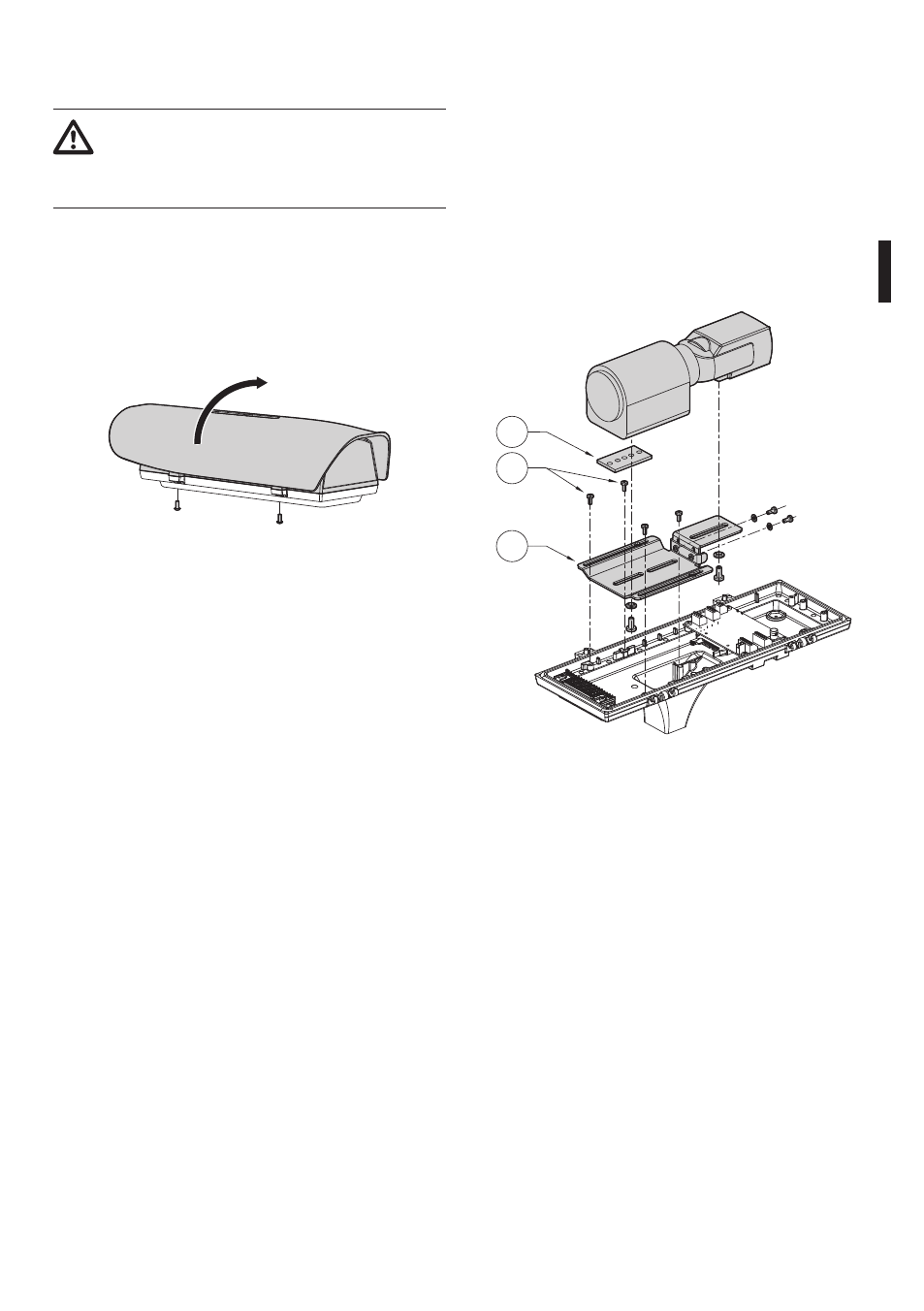

7.1.2.1 Öffnung des Schutzgehause
Die beiden an der Flanke befindlichen Schrauben
abdrehen, nun die Haube und den oberen Korpus um
die Achse der Öffnungsscharniere drehen.
Abb. 9
7.1.2.2 Installation der Kamera
Den internen Auflageschlitten (01) herausziehen,
indem man die Befestigungsschrauben löst (02).
Die Kamera mit der Schraube 1/4" fixieren und den
Innenschlitten so einstellen, dass Optik und Kamera
korrekt positioniert sind
Den verstellbaren Schlitten mit den zugehörigen
Schrauben in der richtigen Position feststellen.
Für die Positionierung der Videokamera können
auch die Abstandhalter verwendet werden, die im
Lieferumfang enthalten sind (03).
03
02
01
Abb. 10
Den internen Schlitten wieder an Ort und Stelle
bringen und die zuvor gelockerten Schrauben
anziehen.
