Positioning a Shrouded Fan
Whenever you remove an original equipment fan clutch from your engine, you
must add a spacer to bring your new fan back into the “sweet spot” in the fan

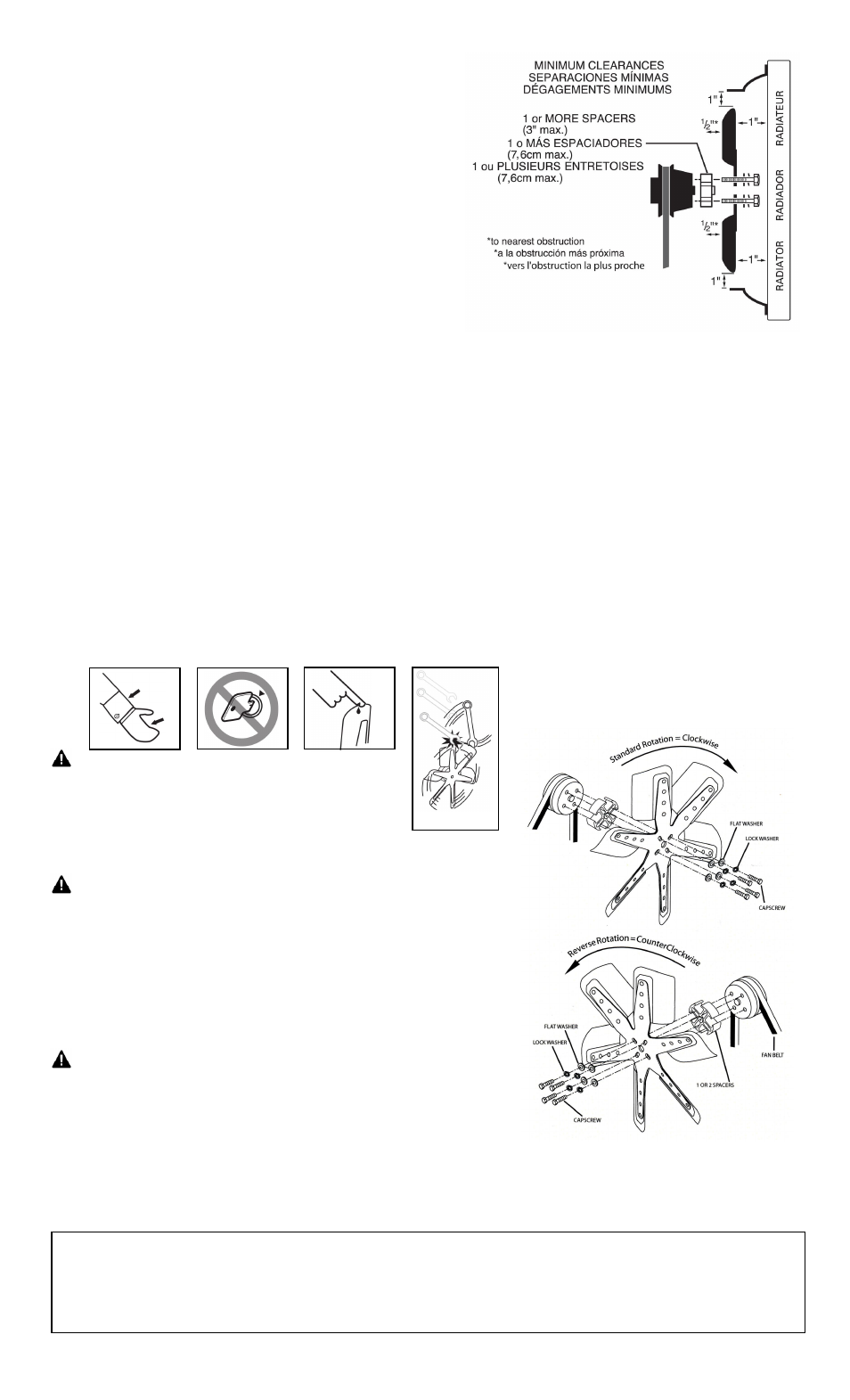

shroud opening. You must allow 1" clearance to the fan shroud opening, and
observe the other minimum clearances as shown in the diagram to the right.
Colocación de un ventilador con cubierta de
protección
Siempre que se retire del motor un embrague de ventilador de equipo original,
será necesario agregar un espaciador para hacer llegar el nuevo ventilador al
“punto ideal” en la abertura de la cubierta de protección del ventilador. Es
necesario dejar una separación mínima de 1” (2,5 cm)
con la abertura de la cubierta de protección del ventilador, y verificar las otras
separaciones
mínimas según se muestra en el diagrama arriba.
Utilice separadores de acuerdo con las aplicaciones listadas para instalaciones en
motores estándar en la Guía de Aplicación Flex-a-lite. Al intercambiar motores, verifique las
separaciones libres en el compartimiento del motor y subsiguientemente seleccione los separadores necesarios. Se puede usar
varios separadores, hasta un máximo de 3” (7,6 cm). La superficie de contacto en un separador Flex-a-lite es más grande y viene
maquinada para redondear los bordes. Esto reduce la presencia de cargas puntuales, que es en sí la causa más frecuente de esfuerzos que
causan el agrietamiento de la estrella central del ventilador.
Por este motivo recomendamos enfáticamente que se usen separadores Flex-a-lite con ventiladores Flex-a-lite (o de cualquier otra marca) accionados
por correa. El uso de cualquier otra marca de espaciadores anulará la garantía de un ventilador Flex-a-lite.
Mise en place d’un ventilateur caréné
Si vous enlevez l’embrayage de ventilateur d’origine du moteur, utilisez une entretoise pour placer correctement le nouveau ventilateur dans l’ouverture
du carénage du ventilateur.
Un dégagement de 2,5 cm (1 pouce) est
nécessaire par rapport à l’intérieur du carénage. Vous devez également respecter les autres
dégagements minimums figurant sur le dessin.
Utilisez des entretoises conçues pour votre application (reportez-vous à la liste des applications pour moteurs standard du Guide des applications Flex-
a-lite). Si le moteur a été changé, contrôlez les dégagements par rapport au compartiment moteur et utilisez une ou plusieurs entretoises si cela est
nécessaire. Vous pouvez utiliser plusieurs entretoises, mais sans dépasser 7,6 cm (3 pouces).
La face de support de l’entretoise Flex-a-lite est plus grande et elle a été usinée de façon à ce que sont bord soit légèrement arrondi. Cela permet de
diminuer les charges ponctuelles qui constituent
la principale cause de fissuration par les contraintes dans le moyeu du ventilateur.
C’est la raison pour laquelle nous recommandons vivement d’utiliser les entretoises Flex-a-lite avec les ventilateurs à courroie Flex-a-lite (ou de toute
autre marque). Ne pas utiliser les
entretoises de Flex-a-lite entraînera l’annulation de la garantie des ventilateurs Flex-a-lite.
