Caleffi 544 User Manual
Page 7
7

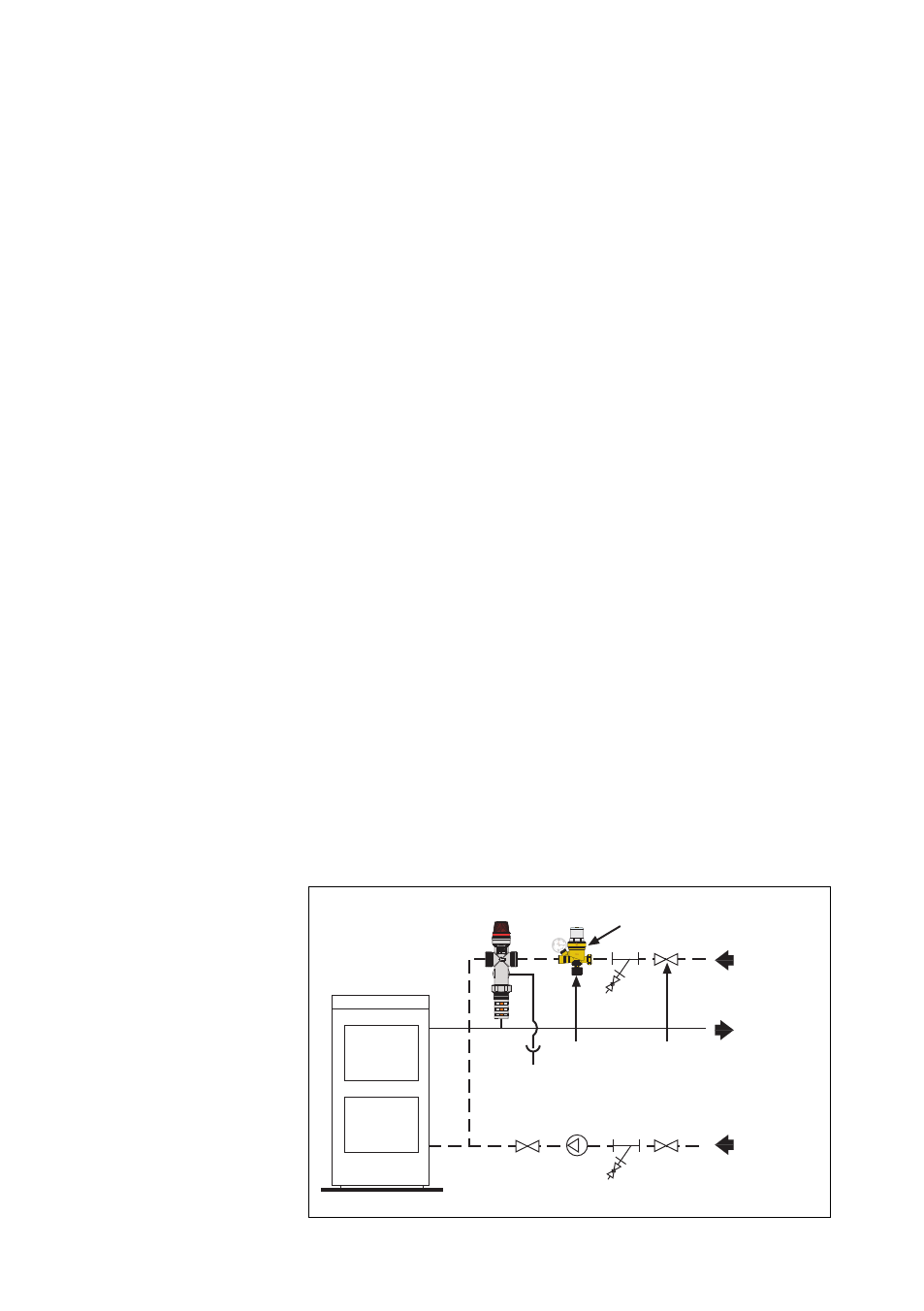

SScchheem
maa aapppplliiccaattiivvoo
AApppplliiccaattiioonn ddiiaaggrraam
m
AAnnw
weenndduunnggssddiiaaggrraam
mm
m
SScchhéém
maass dd’’aapppplliiccaattiioonn
EEssqquueem
maa aapplliiccaattiivvoo
EEssqquueem
maa ddee aapplliiccaaççããoo
TTooeeppaassssiinnggss--sscchheem
maa
SScchhéém
maa zzaappoojjeenníí
PPrriikkaazz uuppoorraabbee
T
Y-filter with drain
Pump
System drain
Shut-off valve
Thermostat
Pressure gauge
Thermostatic timer
3-way diverting
valve
Filling group
T
Dirt separator
Deaerator
Main inlet filter
Cold water
inlet
To heating
system
From heating
system
Drain
Filling group
Normally open valves,
only closed for strainer inspection
De vulzijde dient direct en zonder aftappunten op het waterleidingsnet
aangesloten te worden. Er moet een vulcombinatie op de vulleiding worden
geplaatst.
De klep is voorzien van een knop voor het handmatig ontluchten en het
verwijderen van eventueel vuil. Dit moet minstens eenmaal per jaar worden
uitgevoerd.
Zařízení, do kterého se má instalovat termostatický vypouštěcí ventil, musí být
vypuštěné a vyčištěné, aby se odstranily všechny nečistoty, které se v něm mohly
nahromadit během instalace.
Ventil lze instalovat ve svislé nebo vodorovné poloze, ale odpad ventilu musí
směřovat vždy dolů. Nesmí se instalovat obráceně.
Ventil se instaluje v horní části výstupu topné vody nebo v nejvyšší části
tepelného zdroje.
Při instalaci se musíte ujistit, že jímka je nainstalovaná tak, aby termostatický
prvek byl úplně ponořený v topné vodě.
Odpad z ventilu musí být viditelný a musí být sveden do vhodné nálevky.
Odpadní potrubí musí být provedeno tak, aby nebránilo správné činnosti ventilu
a nezpůsobilo zranění osobám nebo škody na majetku.
Napouštěcí přívod vody musí být přímo spojený s vodovodním řádem bez
jakýchkoli uzávěrů. Na napouštěcí větvi je třeba nainstalovat napouštěcí
jednotku (code. 553).
Ventil je opatřen kolečkem pro ruční vypouštění a odstranění případných
usazených nečistot. Tato činnost se musí provést alespoň jednou za rok.
Sistem, na katerega vgradite varnostno-razbremenilni ventil, je treba odzračiti in
očistiti, tako da odstranite vso umazanijo, ki se je nakopičila med postopkom
namestitve.
Ventil lahko namestite vertikalno ali horizontalno, toda odvod mora biti vedno
usmerjen navzdol. Ne smete ga namestiti tako, da bo obrnjen narobe.
Ventil vgradite na zgornji del dovodne cevi ali na najvišjo točko kotla.
Nujno se morate prepričati, ali je ventil nameščen tako, da je termostatski
element popolnoma potopljen v tekočino sistema.
Odvod ventila mora biti dobro viden in usmerjen v temu namenjeni lijak.
Odvodna cev mora potekati tako, da ne ovira normalnega delovanja ventila in ne
ogroža oseb ali predmetov.
Dovodni priključek ventila je treba neposredno vezati na vodovodno omrežje brez
prestreznih ventilov. Na dovodni priključek je treba namestiti avtomatski polnilni
ventil.
Ventil ima ročico za ročno odzračevanje in odstranjevanje morebitne nečistoče.
Ta postopek je treba izvesti enkrat letno.
