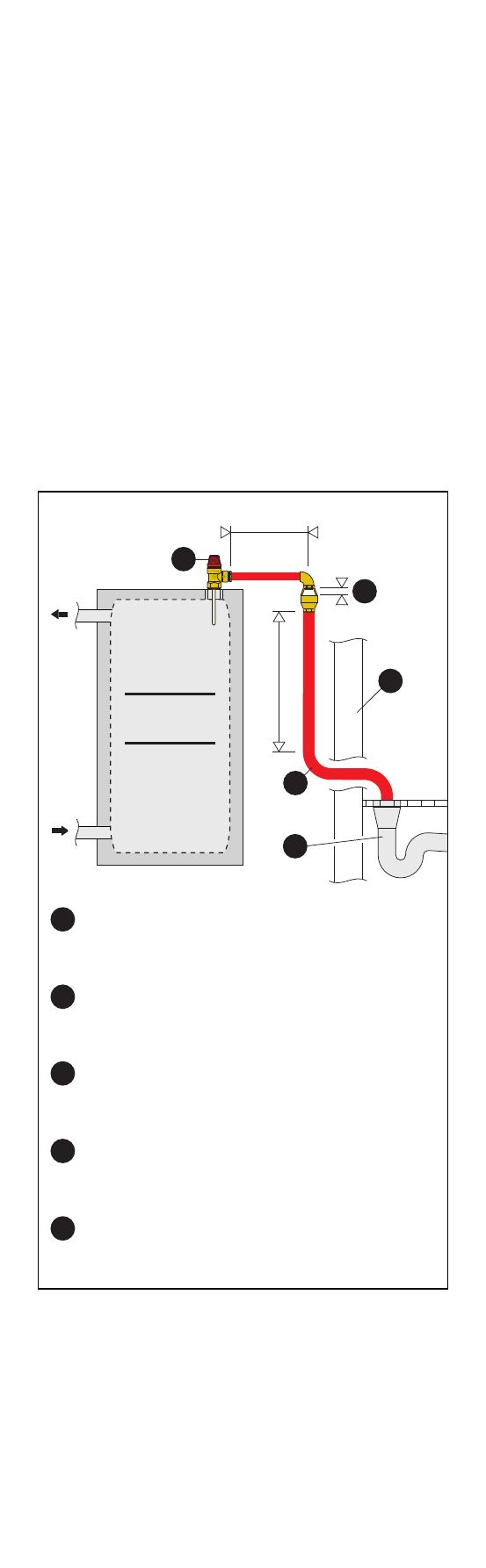

Max. 50 cm
Min.
30
cm
Valvola di sicurezza combinata TP
TP relief valve
Soupape de sécurité
Prese d’aria antiriflusso
Air gap
Entonnoir avec évent
Tubo di scarico
Discharge pipe
Conduit de décharge
Muro
Wall
Mur
Sifone
Siphon
Siphon
1
2
3
5
1
4
2
3
4
5
HOT WATER
STORAGE
HOT WATER
STORAGE
HEATER
ACCUMULO
ACQUA
CALDA
BALLON
D'EAU
CHAUDE
6
Comme l'eau évacuée par la soupape est en général
proche de 100°C, il est important de s'assurer que le
circuit d'évacuation est correctement installé, comme
indiqué ci-dessous, afin d'éviter tout risque de brûlures.
L'eau doit être évacuée par un tube vertical à travers un
siphon situé à une distance suffisante de l'entonnoir avec
évent. Ce tuyau doit avoir les caractéristiques suivantes :
-Il ne doit pas être situé à plus de 50 cm de la sortie de
la soupape, et doit être dans le local même du ballon ou
dans un local fermé.
-Sa longueur minimum verticale ne doit pas être inférieure
à 30 cm avant de poursuivre avec une pente permettant
une bonne évacuation.
-Son diamètre doit être supérieur d'au moins une taille au
diamètre de sortie de la soupape.
-Il doit finir dans un endroit où il n'existe aucun risque
pour les personnes.
