modelo BWLS200 no se puede modi-
ficar; esta bomba sólo funciona con
230 voltios.
Funcionamiento
Nunca
use la
bomba en seco. El hacerlo podría dañar
los sellos. Llene la bomba de agua
antes de encenderla.
PARA CEBAR LA BOMBA
Después de terminar de instalar la
bomba deberá cebarla. Quítele el
tapón a la tubería de descarga y llene
la bomba y la tubería de succión de
17 Sp
Instalación (Continuación)
llenen de agua durante el proceso de
cebar la bomba y le facilita chequear si
hay fugas en la tubería de entrada. Siga
las instrucciones del fabricante para
instalar la válvula de pie tipo packer.
Igualmente, puede usar una válvula de
chequeo incorporada a la línea en los
pozos excavados (Vea la Figura 4).
Quizás sea necesario conectar la
bomba al pozo en varios puntos para
mantener su alta capacidad de flujo.
Consúltele a un plomero profesional
sobre los materiales adecuados y las
instrucciones para instalarla.
Si hay fugas en las conexiones le
entrará aire a las tuberías ocasionando
que la bomba no funcione bien.
Cerciórese de sellar todas las conex-
iones con selladores de tuberías o cinta
de Teflón
® .
Para instalar la bomba en
pozos excavados, Cisternas,
Lagos y Manantiales
1. Instálele una válvula de pie a la
tubería de entrada y métala dentro
del agua.
No
ubique
la válvula de pie a menos de 0,61 met-
ros del fondo de la fuente de agua
para evitar que entren al sistema resid-
uos de arena u otros sedimentos
NOTA: Si la fuente de suministro de
agua es un lago, cerciórese de que la
tubería de succión sea suficientemente
larga para que siempre permanezca
sumergida. Incline la tubería hacia arri-
ba en dirección a la bomba para evitar
las acumulaciones de aire. Debe sacar la
tubería durante el invierno para evitar
que se congele.
Proteja
las
tuberías para evitar que personas
nadando o en botes las dañen.
Conecciones Eléctricas
Conecte la bomba a un circuito eléctrico
independiente que tenga un cortacir-
cuito exclusivo. Vea las indicaciones al
respecto en la tabla de especificaciones
del circuito eléctrico y alambrado.
Instale y mantenga el sistema eléctrico
de esta bomba según los códigos
nacionales y locales al respecto.
El motor se debe conectar a tierra con
un conductor de cobre conectado al
tornillo de conexión a tierra suministra-
do en el compartimiento de alambres.
El voltaje de la fuente de suministro
eléctrico debe ser similar al de la bomba.
Los modelos BWLS75, BWLS100 y
BWLS150 le ofrecen un sistema de volta-
je doble y vienen de fábrica para fun-
cionar a 230 voltios. Para conectarlas a
circuitos de 115 voltios simplemente
gire la perilla al voltaje deseado (Vea la
Figura 5). Use una pinza (alicate) de
punta afilada para halar la perilla aprox-
imadamente un 6,4 mm (1/4”), gírela y
colóquela en su posición correcta. El
Serie BWLS

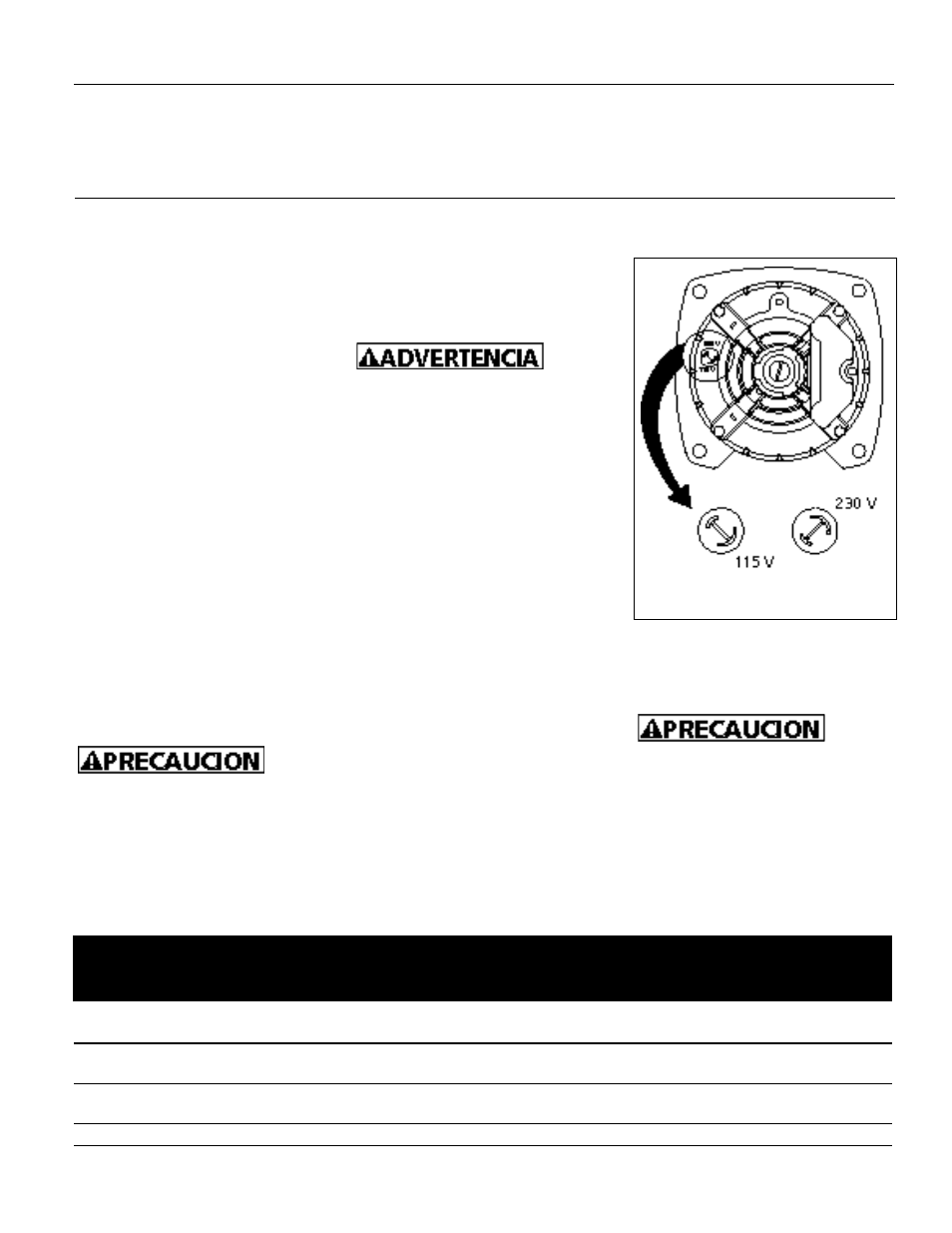

Figura 5 - Perilla para Seleccionar
el Voltaje
BWLS75 3/4 115 13,5 20 12 12 10 10
230 7,0 15 14 14 12 12
BWLS100 1 115 14,8 20 12 12 10 10
230 7,4 15 14 14 12 12
BWLS150 1-1/2 115 17,0 30 10 10 8 8
230 8,5 15 14 14 12 12
BWLS200 2 230 12,0 15 14 14 12 12
Distancia entre el Motor y la Fuente (en Metros)
Amperios Amperaje de 0 15,5 30,8 61,3
Máximos los fusibles 15,2 30,5 61 91,4
Modelo CP Voltios Amps (Calibre del Alambre AWG )
TABLA DE ALAMBRADO - ALAMBRES Y FUSIBLES RECOMENDADOS
