10 Fr
Instructions d’Utilisation et Manuel de Pièces de Rechange
Installation (Suite)
TUYAUTERIE D’ASPIRATION
Installer
un clapet
de pied ou un tamis de filtre sur l’ar-
rivée de la tuyauterie d’aspiration.
Ne jamais utiliser un tuyau de diamètre
plus petit que 5,1 cm pour tuyauterie
d’aspiration. Le tuyau d’aspiration doit
être libre de fuites.
Pour les courses horizontaux, placer le
tuyau de la source d’eau afin que la
pente ascendante soit au moins 12,7 cm
par mètres. Ceci sert à éliminer la col-
lection d’air. L’arrivée filetée de la
pompe est 5,1 cm NPT.
Ne pas
installer
la tuyauterie d’aspiration à proximité
des endroits de natation.
TUYAUTERIE DE DÉCHARGE
Installer un té de tuyau d’3,81 cm dans le
décharge de la pompe afin de permettre
l’amorçage facile. Boucher le bout du té
situé au sens opposé de la pompe afin
de permettre que la tuyauterie de
branchement soit dirigé vers les buses de
pulvérisation (Voir Figure 1). Enlever le
bouchon mâle de tuyau afin de remplir
la pompe d’eau pour l’amorçage.
BRANCHEMENT À LA SOURCE D’EAU
La hauteur d’aspiration verticale
maximum de la pompe au niveau d’eau
est de 7,62 mètres.
PUITS FORÉ
1. Installer un clapet de pied sur la pre-
mière section de tuyau (voir Figure 2).
2. Faire baisser le tuyau dans le puits.
3. Ajouter de la tuyauterie jusqu’à ce
que le clapet de pied soit 3 mètres
sous le niveau d’eau le plus bas prévu.
Des fuites aux joints ou aux accouple-
ments permettront que l’air entre le
tuyau et peuvent causer le mauvais fonc-
tionnement de la pompe. S’assurer d’u-
tiliser du mastic pour joints ou du ruban
Teflon
® sur tous les raccordements.
Situer le
clapet de
pied plus que 0,61 mètres du fond du
puits afin d’empêcher l’aspiration de
sable ou de sédiment.
4. Une fois que la profondeur correcte
soit atteinte, installer un joint de
puits ou un adaptateur pour
soutenir le tuyau.
5. Incliner le tuyau horizontal en haut
vers la pompe afin d’éliminer la col-
lecton d’air.
6. Si un clapet de pied est utilisé, l’util-
isation d’un té d’amorçage et d’un
bouchon mâle en haut du joint de
puits est recommandé.
PUITS FICHÉ
1. Ficher le point plusieurs pieds sous
le niveau hydrostatique.
REMARQUE: Un clapet de pied à garni-
ture peut être installé dans le puits
(Voir Figure 3). Ce type de clapet de
pied permet que le tuyau de puits se
remplisse d’eau pendant l’amorçage et
permet l’inspection facile du tuyau d’ar-
rivée pour des fuites. Suivre les instruc-
tions du fabricant pour l’installation du
clapet de pied à garniture.

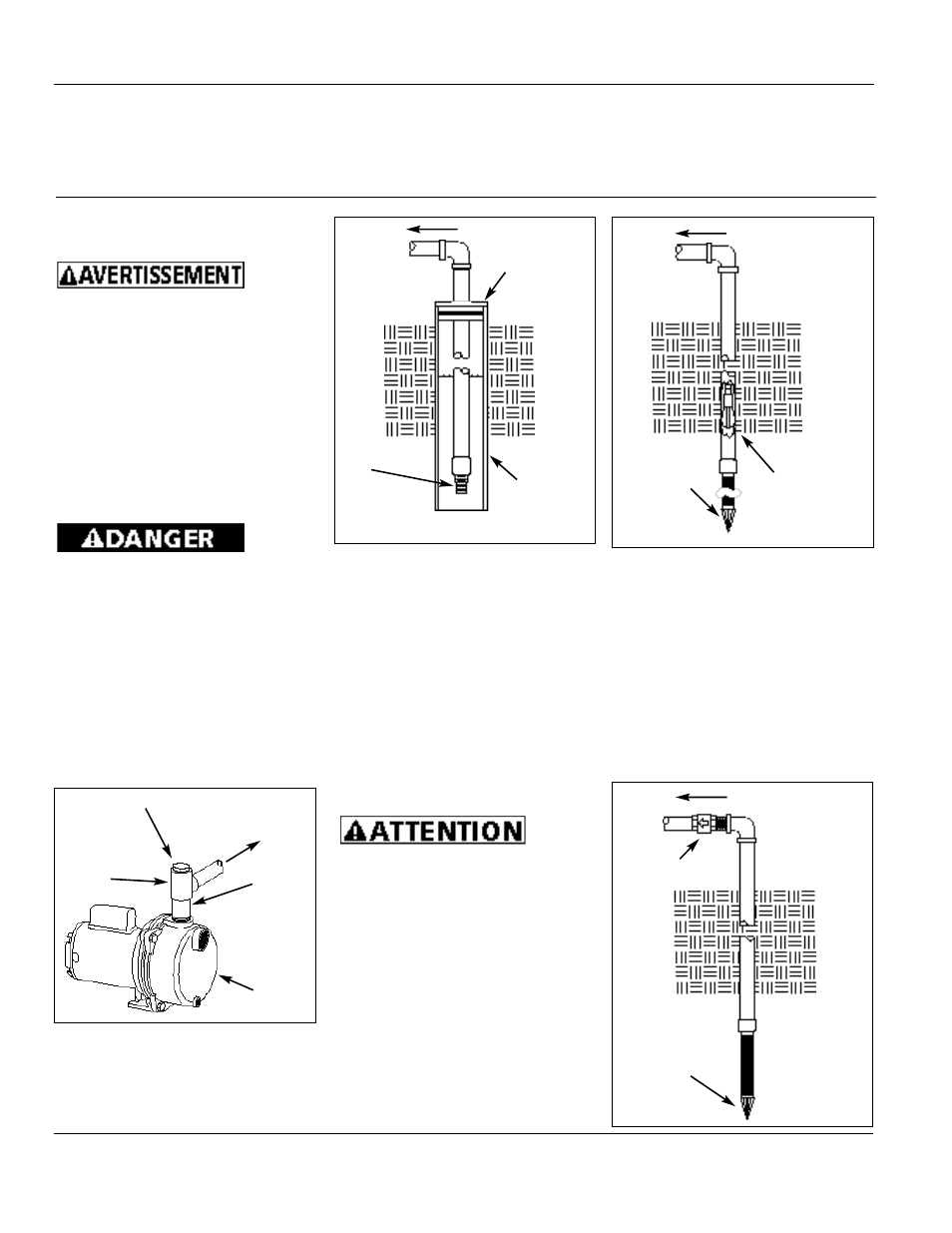

Pompe Pour Arrosoir De Pelouse
À La Pompe
Joint De Puits
Coffrage
De Puits
Clapet De
Pied
Figure 2
Tuyau De
Pénétration
Figure 3
À La Pompe
Clapet De Pied
À Garniture
À La Pompe
Clapet En
Canalisation
Tuyau De
Pénétration
Figure 4
Bouchon Mâle
de Tuyau
Aux Buses de
Pulvérisation
Petit
Morceau
de Tuyau
Té de Tuyau
3,81 cm
Pompe
Figure 1
