16 Sp
Instalación (Continuación)
Si la longitud de las tuberías es más de
15,2 metros (50’) debe aumentar el
diámetro de las tuberías de descarga.
TUBERIAS DE SUCCION
Instálele
una
válvula de pie o un colador en la entra-
da de la tubería de succión.
Nunca use tuberías de menos de 5,1 cm
(2”) de diámetro en el sistema de succión.
Debe evitar las fugas de aire en las
tuberías de succión.
Las tuberías horizontales se deben instalar
de modo que tengan una inclinación hacia
arriba de por lo menos 12,7 mm (1/2”) por
cada pie de longitud. Ésto elima la acumu-
lación de aire en las tuberías. El orificio de
entrada donde se conecta la tubería a la
bomba es de 5,1 cm (2”) NPT.
No insta-
le las
tuberías de succión cerca de áreas
donde se nade.
TUBERIAS DE DESCARGA
Instale un conector en T de 3,8 cm en el
orificio de salida para facilitar el proce-
so de cebar la bomba. Colóquele un
tapón en el ortificio del lado opuesto a
la bomba de modo que el agua se dirija
hacia las regaderas (Vea la Figura 1).
Quítele el tapón cuando vaya a llenar
de agua la bomba para cebarla.
CONEXION A LA FUENTE DE AGUA
La altura máxima de succión entre la
bomba y el nivel de agua es de 7,6 met-
ros (25’).
POZOS TALADRADOS
1. Instale una válvula de pie en la
primera sección de la tubería (vea la
Figura 2).
2. Coloque la tubería dentro del pozo.
3. Añada tubos hasta que la válvula de
pie esté a 3,05 metros por debajo del
nivel de agua más bajo anticipado.
Si hay fugas en las conexiones le entrará
aire a las tuberías ocasionando que la
bomba no funcione bien. Cerciórese de
sellar todas las conexiones con selladores
de tuberías o cinta de Teflón
® .
Para evi-
tar la
entrada de arena o sedimentos al sis-
tema la distancia mínima entre la
válvula de pie y el fondo del pozo es de
2 pies del fondo del pozo.
4. Después de alcanzar la profundiad
adecuada, instale un sello para
pozos o un adaptador para pozos
sin fondo para sostener las tuberías.
5. Incline las tuberías horizontales
hacia arriba para evitar la acumu-
lación de aire.
6. Cuando use una válvula de pie, es
recomendable que instale una
conexión en T y un tapón antes del
sello del pozo.
POZOS EXCAVADOS
1. Excave varios pies por debajo del
nivel de agua freática.
NOTA: Puede instalar una válvula de
pie tipo packer en el pozo (Vea la
Figura 3). Este tipo de válvula de pie
permite que la tuberías en el pozo se

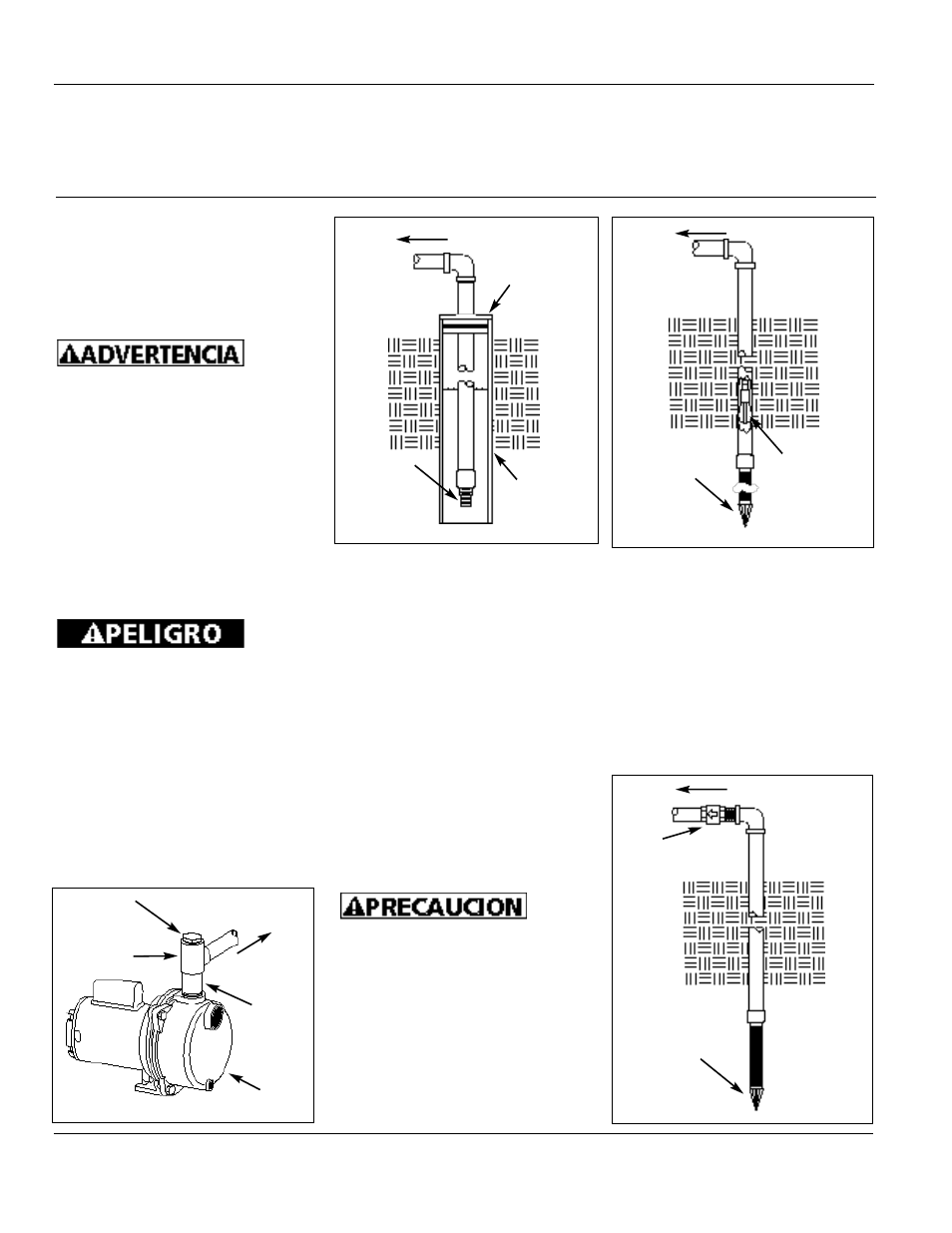

Bomba para Regar Césped
Hacia la bomba
Sello del pozo
Paredes
internas
del pozo
Válvula de
pie
Figura 2
Perforador
Figura 3
Hacia la Bomba
Válvula de
Pie Tipo
Packer
Hacia la Bomba
Válvula de Chequeo
Incorporada a la Línea
Perforador
Figura 4
Tapón para
tuberías Hacia las
regaderas
Tubería
Corta
Conector
en T de
3,8 cm
Bomba
Figura 1
Manual de Instrucciones y Lista de Repuestos
