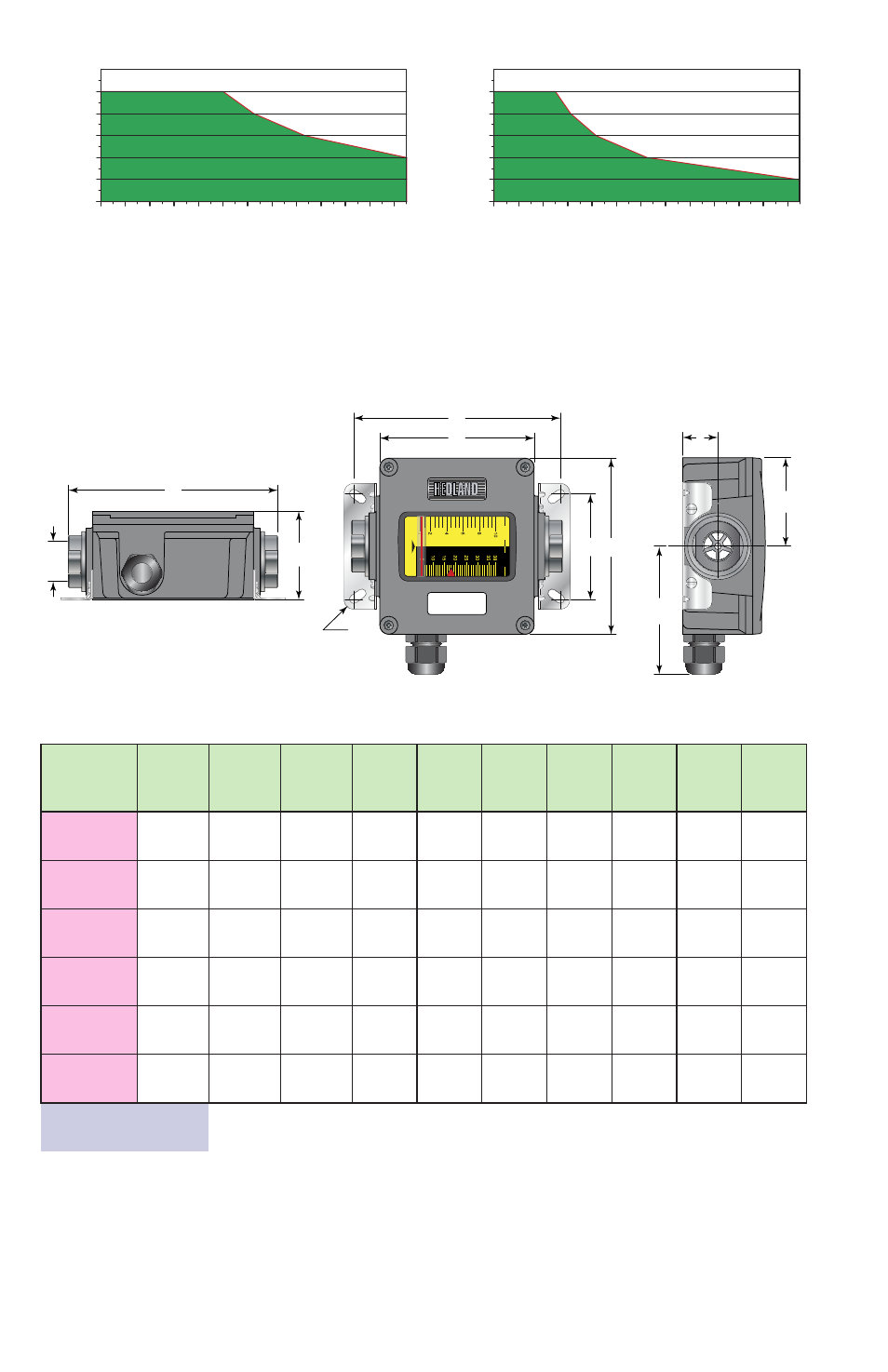

Dimensions, Figure 2 - reed switch power dissipation, Figure 3 - case dimensions – Badger Meter Flow-Alert Reed Switch User Manual
Page 4: Table 1 - dimensional information

Page 4
Form #04-VAM-UM-00229 09/12
0.4
0.3
0.2
0.1
0.0
0.5
0.6
Oper
ating C
ur
ren
t
(DC A
mps)
0
4
8
12
16
20
24
28
32
36
40
44
48
Operating Voltage
(VDC)
Safe Operating Area for SPST (NO)
0.4
0.3
0.2
0.1
0.0
0.5
0.6
Oper
ating C
ur
ren
t
(DC A
mps)
Safe Operating Area for SPST (NC)
0
4
8
12
16
20
24
28
32
36
40
44
48
Operating Voltage
(VDC)
FIGURE 2 - REED SwItCH PowER DISSIPAtIoN
DIMENSIONS
G
PM
LPM
OIL
FLOW-ALERT
FLOW SWITCH
6000 PSI / 414 BARS MAX
D
F
K
E
G
C
J
H
B
I
A
FIGURE 3 - CASE DIMENSIoNS
A
Nominal
Port Size
B
Length
C
Length
D
Length
E
Width
F
Width
G
Width
H
Width
I
Depth
J
Offset
K
Hole
Dia.
¼ (SAE 6)
6.60
(168)
5.27
(134)
6.41
(163)
6.00
(152)
3.23
(82)
3.00
(76)
4.20
(107)
2.94
(75)
1.51
(38)
.31
(8)
½ (SAE 10)
6.60
(168)
5.27
(134)
6.41
(163)
6.00
(152)
3.23
(82)
3.00
(76)
4.20
(107)
2.94
(75)
1.51
(38)
.31
(8)
¾ (SAE 12)
7.20
(183)
5.27
(134)
7.04
(179)
6.00
(152)
3.60
(91)
3.00
(76)
4.20
(107)
2.94
(75)
1.27
(32)
.31
(8)
1 (SAE 16)
7.20
(183)
5.27
(134)
7.04
(179)
6.00
(152)
3.60
(91)
3.00
(76)
4.20
(107)
2.94
(75)
1.27
(32)
.31
(8)
1¼ (SAE 20)
12.20
(310)
10.68
(271)
11.65
(296)
7.63
(194)
4.84
(123)
3.82
(97)
5.02
(128)
4.50
(114)
2.20
(56)
.31
(8)
1½ (SAE 24)
12.20
(310)
10.68
(271)
11.65
(296)
7.63
(194)
4.84
(123)
3.82
(97)
5.02
(128)
4.50
(114)
2.20
(56)
.31
(8)
inches
(mm)
tABlE 1 - DIMENSIoNAl INFoRMAtIoN
