5 32
The transmitter has 2 LED lights see (Fig. 2), LED 1 is red and pertains to low
battery warning (see page 3). LED 2 is green and pertains to transmission and
operation and flashes when either operation button is pressed and held to show
that a signal is being transmitted to the receiver. The transmitter has one green
button (start), one red button (stop) and two black buttons (cable in and cable
out). The stop button when depressed turns off all switches in the receiver. The
stop button has priority so that it will stop any operation even if any one of the
other buttons is being pressed. If the unit is idle for two minutes or longer, or if
the stop button has been pressed, the system will be powered off and will need
to be activated prior to use. To activate the system, depress the green start
button and the green LED 2 will flash 1 time. The system is now ready to use.
Your transmitter is now programmed and ready for use.

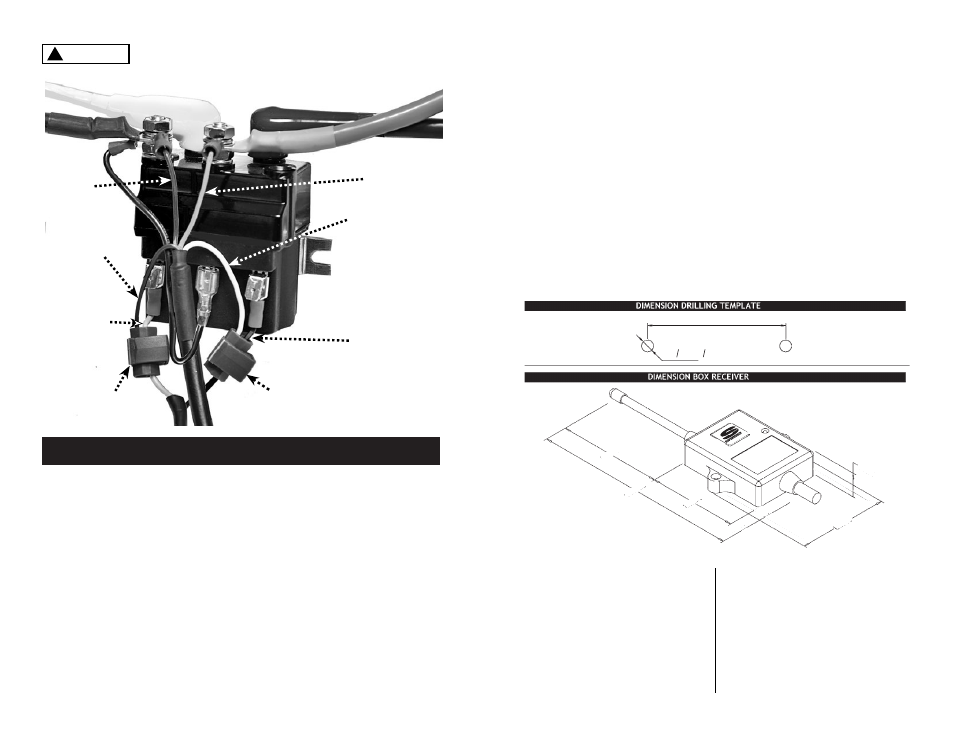

3.78”(96mm)
7.48”(190mm)
3.23”(82mm)
3.27”(83mm)
. 87”(22mm)
2.78” (70.5mm)
2x O.236” (O6mm)
Al finalizar el montaje y cableado, pruebe con el comando de operación del
control el funcionamiento del sistema para verificar que la unidad gire en la
dirección correcta. Si funcionara en la dirección inversa, invierta la conexión de
los cables en el motor y pruebe nuevamente. A continuación pruebe el funcion-
amiento del transmisor.
PRUEBA DE FUNCIONAMIENTO
1. Conecte la alimentación eléctrica al receptor.
2. Pulse el botón de arranque y el LED de operación se encenderá una vez
(véase Fig. 2).
3. Verifique que los comandos del transmisor correspondan al funcionamiento
de la máquina.
4. Verifique la función de parada. Al pulsar el botón de parada, la máquina no
debería responder al transmisor.
5. Si las pruebas se han realizado y todo funciona correctamente, el sistema está
en condiciones de utilizarse.
!
(Fig ) . 4
Verifique que los bornes de masa y positivo de la batería
estén desconectados antes de llevar a cabo trabajos
eléctricos.
ADVERTENCIA
Cable NEGRO
Cable AZUL del
Cable VERDE del
Cable ROJO
Cable AMARILLO
Cable NEGRO del
del arnés
del arnés
del
arnés
arnés
(cerrado del lado del
conector utilizado)
interruptor de
manija
(el cable verde pasa
por el conector)
interruptor de
manija
(el cable negro pasa
por el conector)
Conector de empalme
Conector de empalme
