L’émetteur possède 2 témoins DEL (voir Fig. 2). Le premier est rouge et s’allume

pour indiquer que le niveau de batterie est faible (voir page 3). Le second est

vert et concerne la transmission et le fonctionnement; il clignote lorsque l’un

des boutons de commande est maintenu enfoncé pour indiquer qu’un sig-

nal est transmis au récepteur. L’émetteur possède un bouton vert (START), un

bouton rouge (STOP) et deux boutons noirs (entrée de câble et sortie de câble).

Le bouton STOP (ARRÊT), lorsqu’il est enfoncé, met hors tension tous les inter-

rupteurs du récepteur. Le bouton STOP est prioritaire sur les autres commandes;

il met fin à toutes les opérations même si d’autres boutons sont enfoncés. Si

l’appareil reste inactif pendant plus de deux minutes, ou si le bouton STOP est

enfoncé, le système est mis hors tension et devra être réactivé avant toute uti-

lisation. Pour activer le système, appuyez sur le bouton vert START et le témoin

DEL vert clignotera une fois. Le système est à présent prêt à être utilisé.

Votre émetteur est maintenant programmé et prêt à être

utilisé.

3,78”(96mm)

7,48”(190mm)

3,23”(82mm)

3,27”(83mm)

0,

87”(22mm)

2,78” (70,5mm)

2x O,236” (O6mm)

DIMENSIÓN DREILLING TEMOLATE

DIMENSIÓN DEL RECEPTOR

Une fois le montage et le câblage achevés, testez le fonctionnement du système

pour vous assurer que l’entraînement fonctionne dans la bonne direction en

utilisant l’interrupteur de commande situé sur la télécommande. S’il fonctionne

à l’envers, inversez les deux fils du moteur de l’appareil et effectuez un nouveau

test. Testez ensuite l’émetteur pour vérifier qu’il fonctionne correctement.

TEST DE FONCTIONNEMENT

1. Mettez le récepteur sous tension.

2. Appuyez sur le bouton START (MARCHE). Le témoin DEL de fonctionnement

clignote une fois (voir Fig. 2).

3. Vérifiez que le fonctionnement de l’émetteur correspond au fonctionnement

de la machine.

4. Contrôlez la fonction d’arrêt. Lorsque vous appuyez sur le bouton STOP (ARRÊT),

la machine ne doit plus répondre aux commandes de l’émetteur.

5. Une fois ces contrôles réalisés avec succès, le système est opérationnel.

!

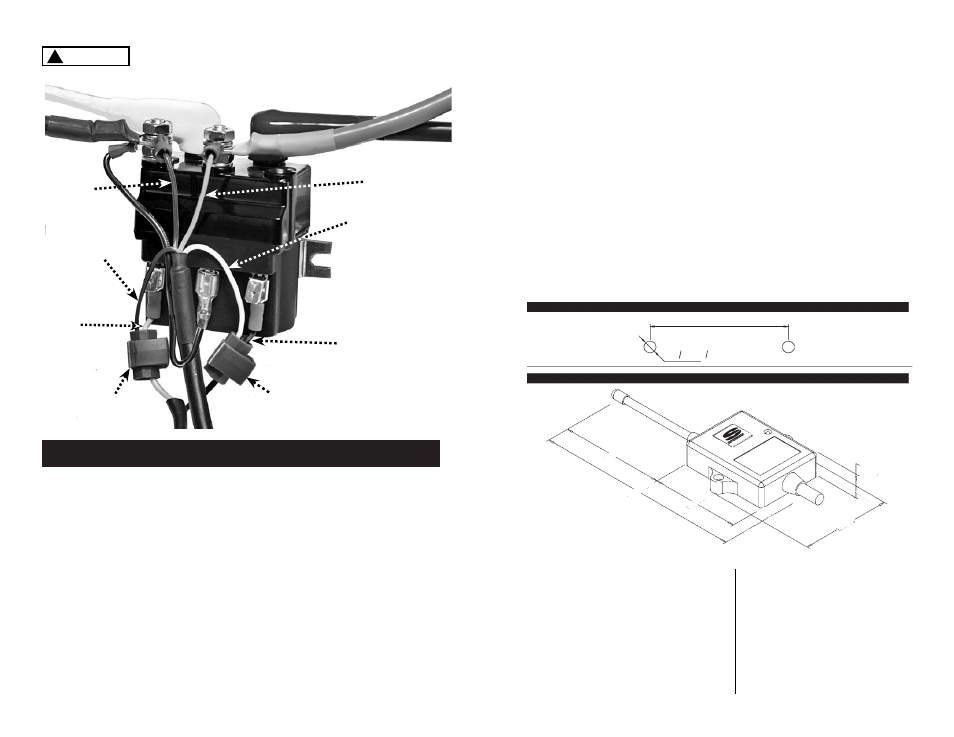

(Fig )

. 4

Assurez-vous que les fils de terre et les fils positifs de la

batterie sont débranchés avant de réaliser tous travaux

électriques eléctricos.

AVERTISSEMENT

Fil NOIR du

harnais

Fil BLEU

du harnais

(côté fermé du

connecteur utilisé)

Fil VERT

de l’interrupteur du

guidon

(le fil vert passe

dans le connecteur)

Fil ROUGE

du

harnais

Fil JAUNE

du harnais

(côté fermé du connecteur

utilisé)

Fil NOIR

de l’interrupteur du guidon

(le fil noir passe

dans le connecteur)

Manchon connecteur

Manchon connecteur
