L’émetteur utilise une antenne interne et le récepteur une antenne externe.

Ces antennes ne doivent en aucun cas être raccourcies, retirées ou altérées de

quelque manière que ce soit. Toute altération des antennes annulerait la garan-

tie et provoquerait un fonctionnement imprévisible.

Pour remplacer les piles, ouvrez l’arrière de l’émetteur en retirant les deux (2)

petites vis. Une fois la plaque de protection arrière retirée, retirez les anciennes

piles avec précaution et remplacez-les par de nouvelles piles AAA 1,5 V. Avant

d’installer les nouvelles piles, assurez-vous que le connecteur n’est pas rouillé. La

rouille peut facilement être éliminée à l’aide d’une petite brosse dure. Une fois

les nouvelles piles installées, remettez la plaque de protection arrière en place

en refixant les deux petites vis.

Après avoir remplacé les piles, assurez-vous que le joint en

caoutchouc de l’émetteur est bien en place. Dans le cas

inverse, l’étanchéité de l’appareil ne saurait être garantie. Les piles usagées

doivent être éliminées conformément aux réglementations nationales.

!

ATTENTION

!

!

4

(Fig. 3)

N’essayez pas de raccorder des fils lorsque la batterie est

connectée. Ne vous appuyez pas sur la batterie en effectu-

ant les raccordements. Les batteries automatiques peuvent contenir des

gaz inflammables et explosibles. Portez une protection oculaire adaptée

et retirez tout bijou en métal pendant l’installation.

ATTENTION

Assurez-vous que le harnais n’interfère ou n’entre en

contact avec aucune pièce chaude ou en mouvement des

systèmes de moteur, suspension, direction, freinage ou échappement.

Étape
Débranchez la batterie avant de commencer l’installation.

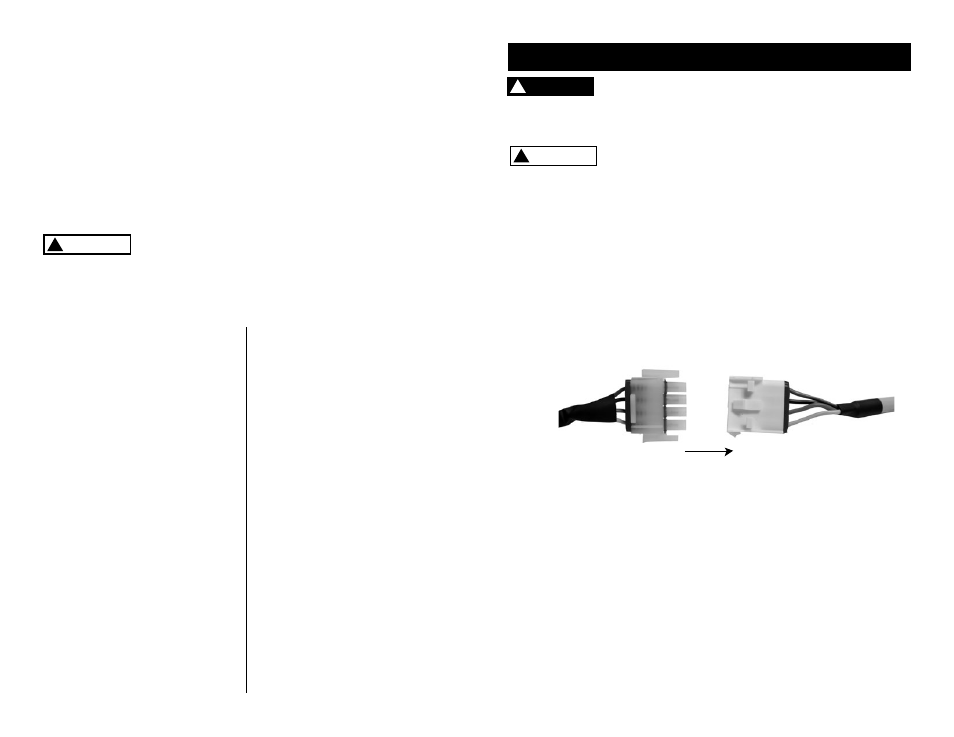

Raccordez l’extrémité du connecteur Weather Pack blanc du harnais au connect-

eur Weather Pack blanc homologue du module du récepteur sans fil (voir Fig. 3).

du treuil

au récepteur

Paso

Pour les pièces n° 06714 et 06715

1. Raccordez la fiche du treuil à la prise de votre treuil Talon.

Pour les pièces n° 06716 et 06717 (voir Fig. 4)

1. Raccordez la cosse à anneau du fil noir du harnais au plot de contact (-) noir

du solénoïde.

2. Raccordez la cosse à anneau du fil rouge du harnais au plot de contact (+)

rouge du solénoïde.

3. Utilisez l’un des deux manchons connecteurs rapides fournis pour épisser le

fil bleu du harnais dans le fil noir de l’interrupteur à bascule du guidon.

4. Utilisez le second manchon connecteur rapide pour épisser le fil jaune du

harnais dans le fil vert de l’interrupteur à bascule du guidon.

Pour les pièces n° 06718 et 06719

1. Raccordez la fiche du treuil à la prise de votre treuil de gamme S.

INSTRUCTIONS D’INSTALLATION

DANGER

Étape

Étape

2

3

1

Trouvez un endroit adapté pour installer le récepteur sans fil. Le dessous de

la console de tableau de bord ou les parois intérieures d’un semi-remorque

fourgon sont des emplacements typiques. L’appareil peut être installé dans

n’importe quelle orientation à l’intérieur du véhicule ou de la remorque. Il peut

être installé à l’aide d’attaches de câbles ou de deux (2) vis autotaraudeuses.
