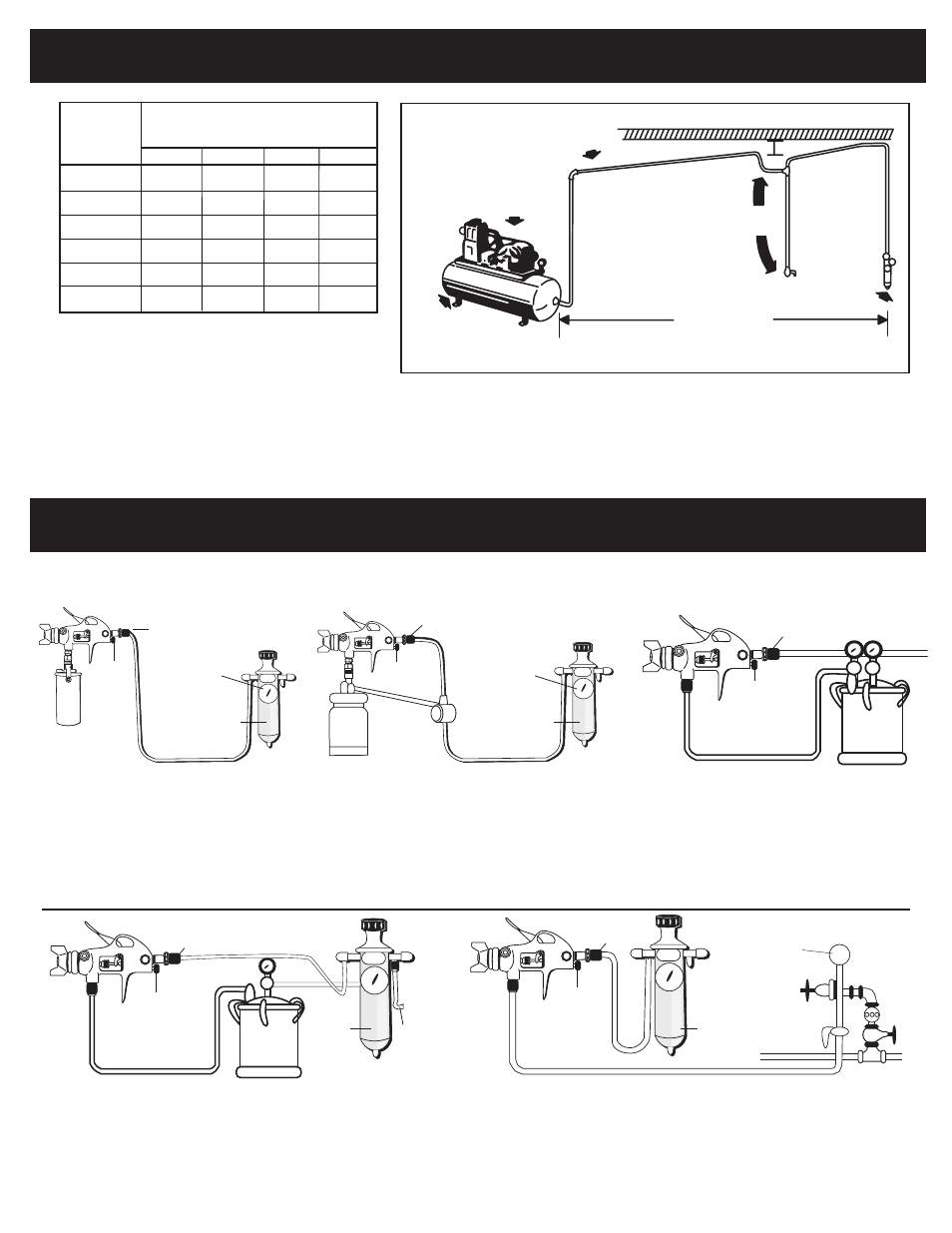

Ne jamais­ ins­taller un s­éparateureau/huile s­ur un compres­s­eur d'air ou près­ de celui-ci.
Pendant la compression, la température de l’airaugmente beaucoup. Lorsque l’air retourne à la température ambiante, l’humidité se condense dans la canalisation d’air, en direction
du pistolet pulvérisateur. Par conséquent, il faut toujours installer le séparateur eau/huile à un endroit du sytème d’arrivée d’air où la température de l’air est la plus basse.
Vidanger adéquatement les­ canalis­ations­ d’air.
Envoyer les canalisations d’air vers le compresseur pour que le condensat retourne vers le réservoir d’air comprimé où il sera évacué. Chaque point bas le long de la canalisation
d’air emprisonne l’eau. Ces points bas doivent être raccordés à un drain accessible facilement. Voir le schéma ci-dessus.
Ce pistolet pulvérisateur est de construction robuste, et est bâtit pour offrir un rendement exceptionnel. La durée de vie de ce produit
et l’efficacité de son fonctionnement dépendent des connaissances de sa construction, son utilisation et son entretien
BRANCHEMENT DE
L'ALIMENTATION DU GODET
DU SIPHON
La pression d’air pour l’atomisation est régularisée à
l’extracteur. La quantité de fluide est ajustée par les vis
d’ajustement du fluide, de la viscosité de la peinture et
de la pression d’air, situées sur le pistolet
BRANCHEMENT DE L’ALIMENTATION
DE LA PRESSION DU GODET
Pour un fini fin avec un jet limité. La pression d’air pour
l’atomisation est régularisée à l’extracteur; la pression du
fluide au régulateur du godet. Pour des jets de fluides lourds
et de buse à mélange interne, le fluide est ajusté par la vis
d’ajustement située sur le pistolet.
ALIMENTATION D'AIR
Boyau d’air
TyPES D'INSTALLATION
RACCORD POUR RESERVOIR SOUS
PRESSION
(Régulateur simple)
Pour une pulvérisation moyenne. La pression d’air pour la
pulvérisation est réglée au niveau du séparateur, la pression
du liquide est réglée à partir du régulateur de réservoir.
BRANCHEMENT DU RÉSERVOIR
D’ALIMENTATION DE LA PRESSION
(Régulateur double)
Pression d’air pour atomisation et l’approvisionnement de fluide est
réglé par deux régulateurs d’air individuels sur le réservoir.
RACCORD POUR ALIMENTATION EN PRESSION
(Régulateur simple)
Pour une pulvérisation moyenne. La pression d’air pour la pulvérisation est réglée au
niveau du séparateur, la pression du liquide est réglée à partir du régulateur de liquide.
Tasse Liquide
De Siphon
Orifice de ventilation
Vis de
contrôle
du liquide
Indicateur de
pression de
pulvérisation
Séparateur
eau/huile
Boyau d’air
Tasse Liquide
De Siphon
Orifice de ventilation
Vis de contrôle
du liquide
Indicateur de
pression de
pulvérisation
Séparateur
eau/huile
Fluid
Réservoir de
pression
Orifice de ventilation
Vis de
contrôle
du liquide
Air
Supply
Fluide
Réservoir de
pression
Orifice de ventilation
Vis de
contrôle
du liquide
Séparateur
Ligne
Principale Sortie
Fluide
Orifice de
ventilation
Vis de
contrôle
du liquide
Régulateur
Liquide
Régulateur
Liquide
Fluide
Longueur
du tuyau (pi)
Débit
d'air
PCM 50
100 150 200
10
20
30
40
50
70 1/2"
3/4"
3/4"
1"
1"
1"
3/4"
3/4"
3/4"
1"
1"
1"
3/4"
1"
1"
1"
1-1/4"
3/4"
3/4"
1"
1"
1"
1-1/4"
Séparateur
eau/huile
Le séparateur eau/huile doit être à une distance d’au moins
7,6 m (25pi), et même plus loin du compresseur si possible.
7,6 m (25 pi)
ou plus­
Installer un drain à
chaque point bas
Compresseur
Placer le tuyau versle
réservoir d’air comprimé
Drain
