SX10A: Desglose de Partes & Manual de Operación rev. 04/29/06
Esta pistola pulverizadora es resistente en su construcción y fue manufacturada para proporcionar un valor excepcional. La vida útil de este
producto y la eficiencia de su operación depende de un conocimiento de su construcción, uso y mantenimiento.
CONEXIÓN PARA VASO DE
ALIMENTACIÓN POR SIFÓN
La presión de aire para la atomización
estáregulada en el extractor. Se ajuste la canti-
dad de fluidos por la perilla reguladora de fluidos en la
pistola, la viscosidad de la pintura y la presión de aire.
CONEXIÓN PARA VASO DE
ALIMENTACION A PRESIÓN
Para acabados finos con aspersión limitada. La presión
de aire para la atomización se regula en el extractor; la pre-
sión de fluidos se regula por el regulador del vaso. Para flui-
dos espesos y la aspersión de boquilla de mezcla interna, los
fluidos se ajusten por la perilla reguladora en la pistola.
Manguera neumática

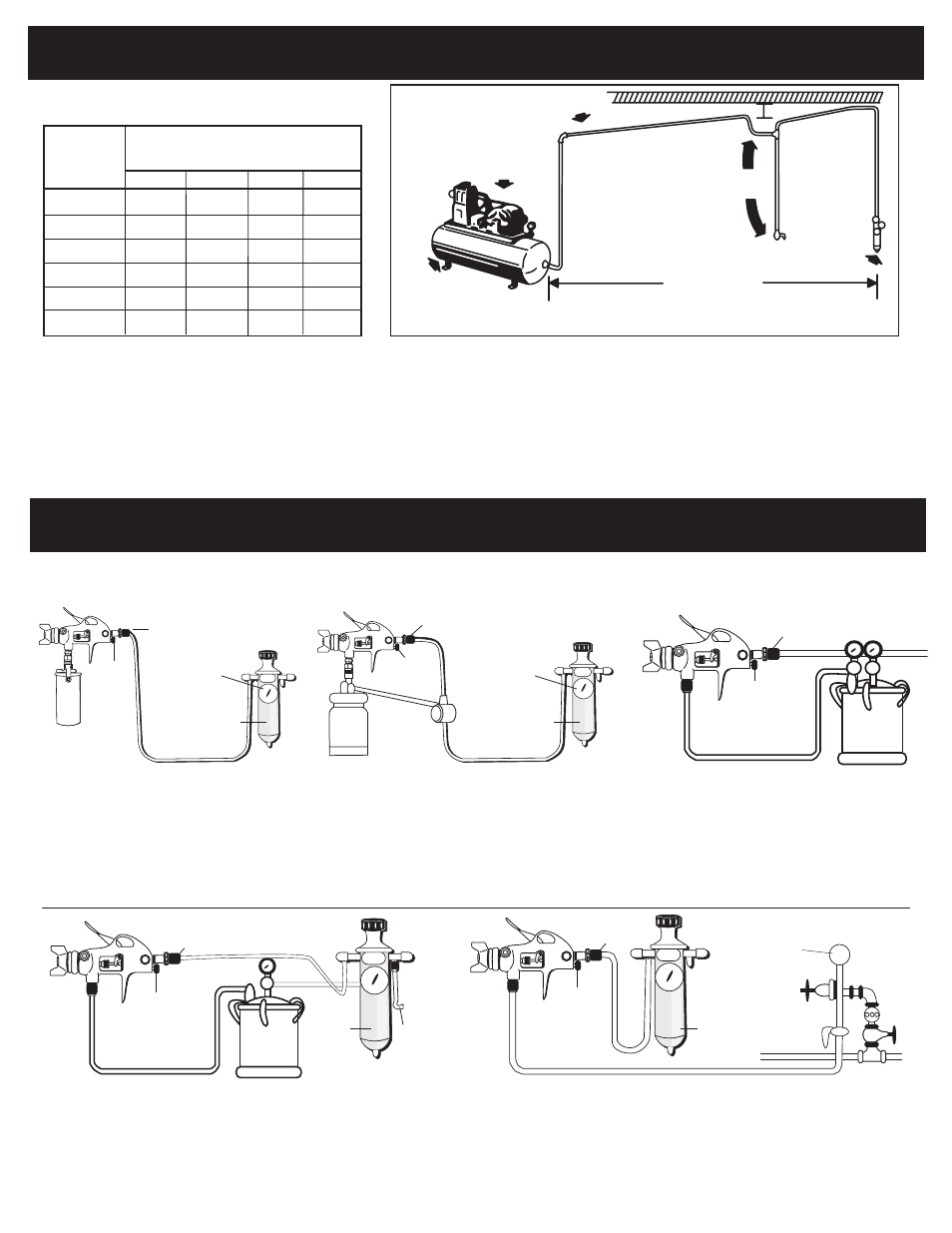

TIPOS DE INSTALACIÓN
CONEXIÓN DE TANQUE DE
AVANCE A PRESIÓN
(Doble regulador)
Se regula la presión de aire para la atomización y abastecimiento
de fluidos por dos reguladores de aire individuales en el tanque
ACOPLAMIENTO DEL TANQUE DE
ALIMENTACIÓN DE PRESIÓN
(Regulador único)
Para rociado de producción mediana. La presión de aire para la atomización se
regula en el extractor, la presión del fluido en el regulador del tanque.
ACOPLAMIENTO DE CIRCULACIÓN DE LA
ALIMENTACIÓN DE PRESIÓN
(Regulador único)
Para rociado de producción mediana. La presión de aire para la atomización se regula
en elextractor, la presión del fluido se regula en el regulador del fluido.
Taza Flúida
Del Sifón
Admisión de aire
Tornillo
de control
del fluido
Indicador de
presión de
atomización
Extractor de
aceite y agua
Manguera neumática
Taza Flúida Del Sifón
Admisión de aire
Tornillo de
control del
fluido
Indicador de
presión de
atomización
Extractor de
aceite y agua
Fluido
Tanque
de presión
Admisión de aire
Tornillo
de control
del fluido
Manguera
neumática
Fluido
Tanque
de presión
Admisión de aire
Tornillo
de control
del fluido
Aire
Extractor
Línea principal
enchufe
Fluido
Admisión
de aire
Tornillo
de control
del fluido
Extractor Aire
Regulador
Fluido
Fluido
SUMINISTRO DE AIRE
Nunca monte el extractor de aceite y agua en o cerca del compres­or de aire.
Durante la compresión, la temperatura del aire aumenta considerablemente. A medida que el aire se enfría a temperatura ambiente, la humedad se condensa
en la tubería de aire, hacia la pistola pulverizadora. Por lo tanto siempre debe montarse el extractor de aceite y agua en un punto del sistema de suministro de
aire donde la temperatura del aire comprimido sea la más baja.
Drene correctamente las­ tuberías­ de aire.
Escuadre todas las tuberías de aire hacia el compresor para que la humedad condensada fluya de regreso al receptor de aire donde puede drenarse. Cada punto
bajo en una tubería de aire hace de colector de agua. Deberá adaptarse un drenaje fácilmente accesible a esos puntos. Ver el diagrama arriba.
Longitud del tubo (pies)
Pies cúbicos
por minuto
(CFM) de Flujo
de aire 50 100 150 200
10
20
30
40
50
70 1/2"
3/4"
3/4"
1"
1"
1"
3/4"
3/4"
3/4"
1"
1"
1"
3/4"
1"
1"
1"
1-1/4"
3/4"
3/4"
1"
1"
1"
1-1/4"
Aceite y agua
Extractor
Drenaje
El extractor de aceite y aqua deberá estar a una distancia
de al menos 25 pies del compresor, más lejos si es posible.
25 pies­ o más­
Instalar drenaje en
cada punto bajo
Unidad de
compresión
Escuadre el tubo hacia
el receptor de aire
Drenaje
