Table 5-11 Brake Ratchet Disc Wear Dimensions

Product Code

D Dimension

inch (mm)

Standard

Discard

CF010, CF020,

CF030, CF050

3.858 (98)

3.740 (95)

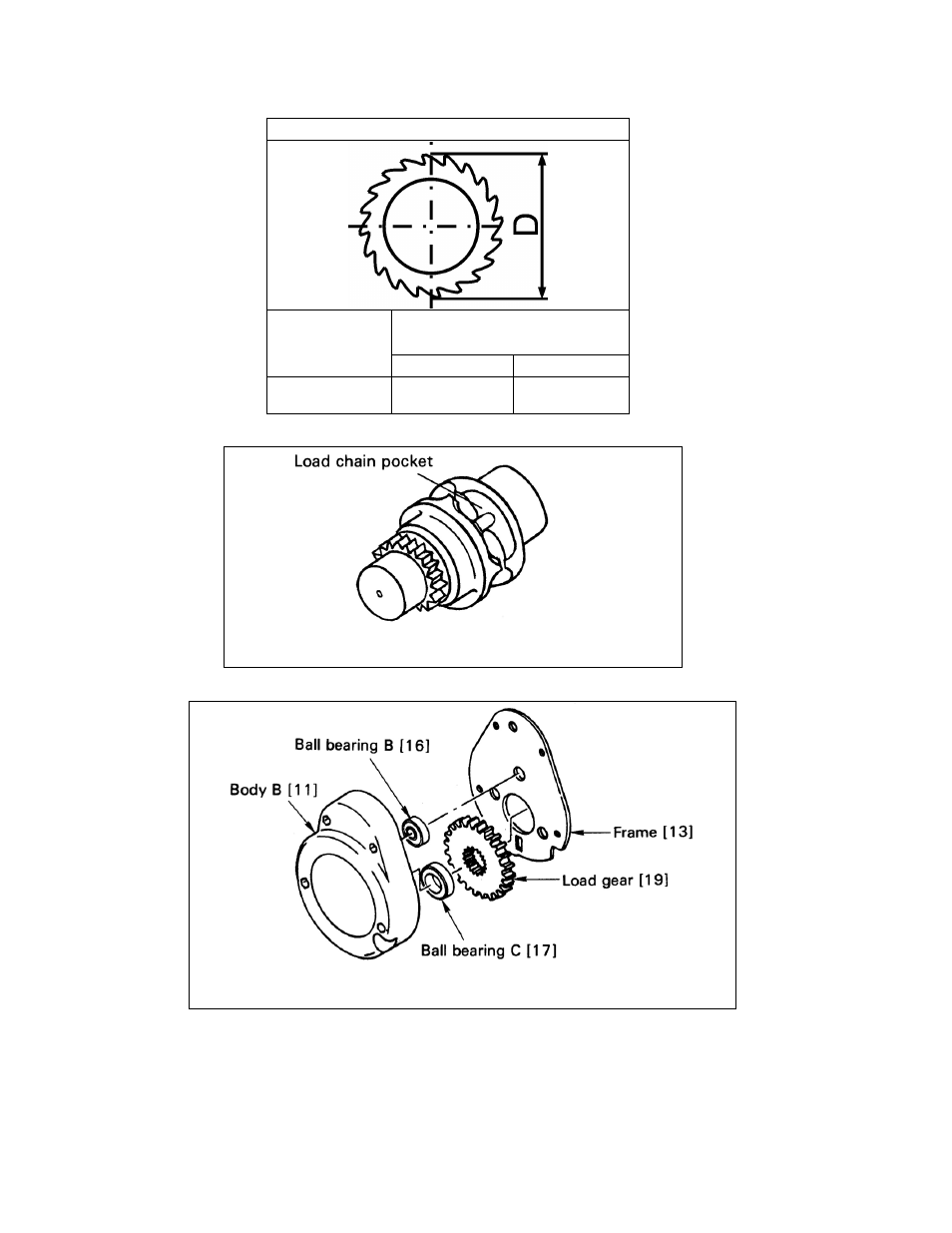

Figure 5-3 Pocket Wheel

Figure 5-4 Load Gear Assembly
