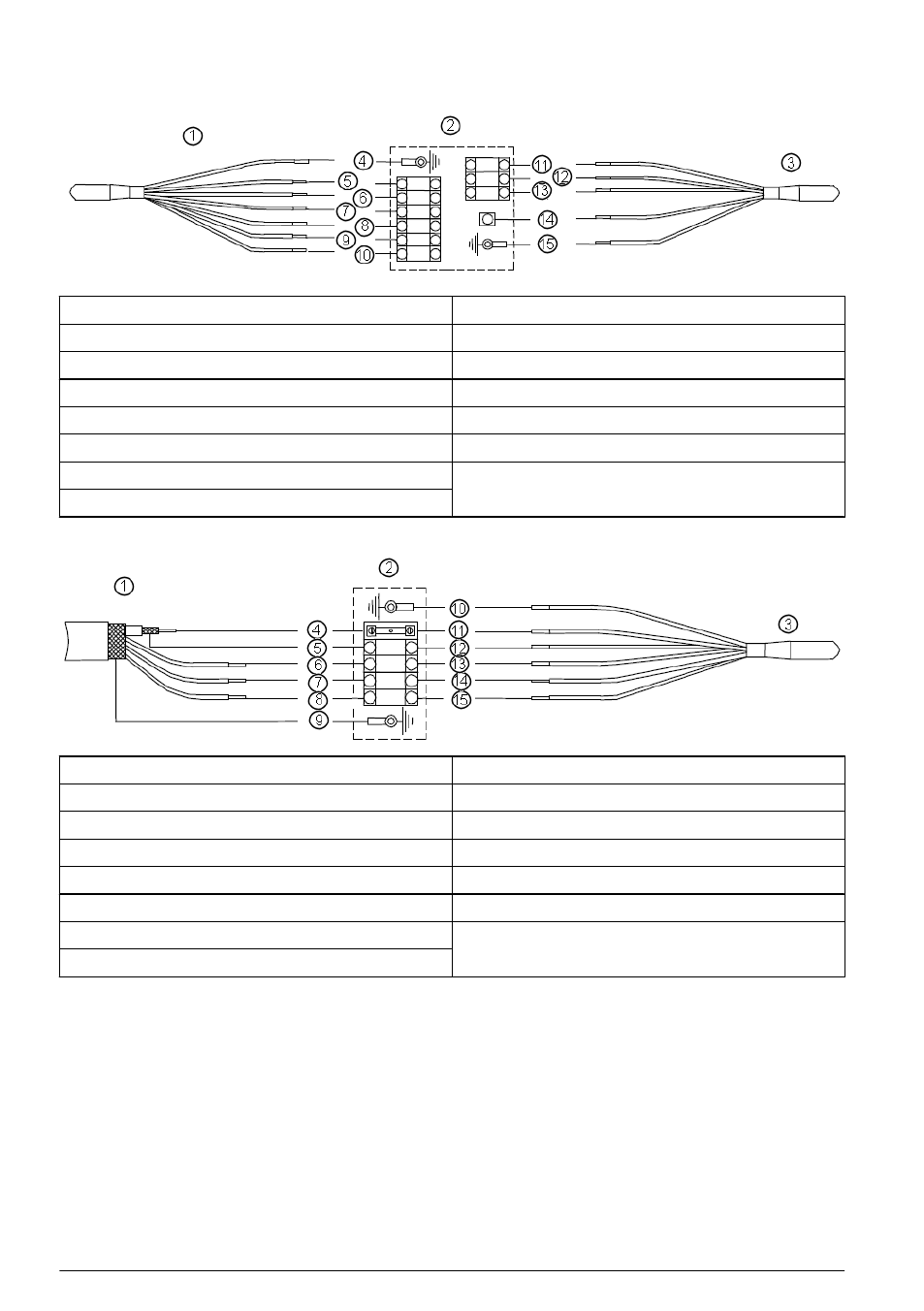

Ön yükselteç ünitesinin kullanılması
Bu yöntem kullanılırken sıvı toprak hattının bağlanması mümkün değildir.
1 2666 kablosu 9 - V - gri
2 08350=A=8000 ön yükselteç 10 Giriş (ölçülen pH ya da redoks) - yeşil
3 Sonda 11 Sıcaklık+ (PT100) - beyaz
4 Harici blendaj - EMC koruması 12 Sıcaklık- (PT100) - kırmızı
5 Sıcaklık+ (PT100) - beyaz 13 Ref. (referans) - siyah
6 Sıcaklık- (PT100) - pembe 14 Giriş (ölçülen pH ya da redoks) - şeffaf
7 Ref. (referans) - sarı 15 Harici blendaj - EMC koruması
8 + V - kahverengi
Bağlantı kutusunun kullanılması
1 2654 kablosu 9 Harici blendaj - EMC koruması
2 08350=A=8500 bağlantı kutusu 10 Harici blendaj - EMC koruması
3 Sonda 11 Giriş (ölçülen pH ya da redoks) - şeffaf
4 Giriş (ölçülen pH ya da redoks) - göbek 12 Ref. (referans) - siyah
5 Ref. (referans) - blendaj 13 Sıcaklık+ (PT100) - beyaz
6 Sıcaklık+ (PT100) - beyaz 14 Sıcaklık- (PT100) - kırmızı
7 Sıcaklık- (PT100) - mor 15 Sıvı topraklama (sıvı teması) - mavi
8 Sıvı topraklama (sıvı teması) - sarı/yeşil
Sadece pH sondaları için:
• Sıcaklık ölçümü
• Empedans ölçümü (vericiden gelen mavi kablo):
• Kontrol frekansının üst ve alt sınırlarını programlayın (9135 kullanıcı kılavuzuna bakın):
• Cam empedansı: 50 Mohm ila 500 Mohm
• Referans empedansı: 1 ila 100 kohm
Kalibrasyon
İlk kez kalibre etmeden önce:
