Conexion en el transmisor 9135, Directo en 9135, En preamplificador – Hach-Lange POLYMETRON 8350_8351 Basic User Manual User Manual
Page 29

Las sondas están equipadas con 10 metros de cable.
Utilizar una caja de empalme simple hasta 25 m (08350=A=8500) y el cable 2654 (358048,00000).
Utilizar un preamplificador para una distancia superior (08350=A=8000) y el cable 2666
(370=506=025). En este caso, no se podrá realizar el control de la impedancia.

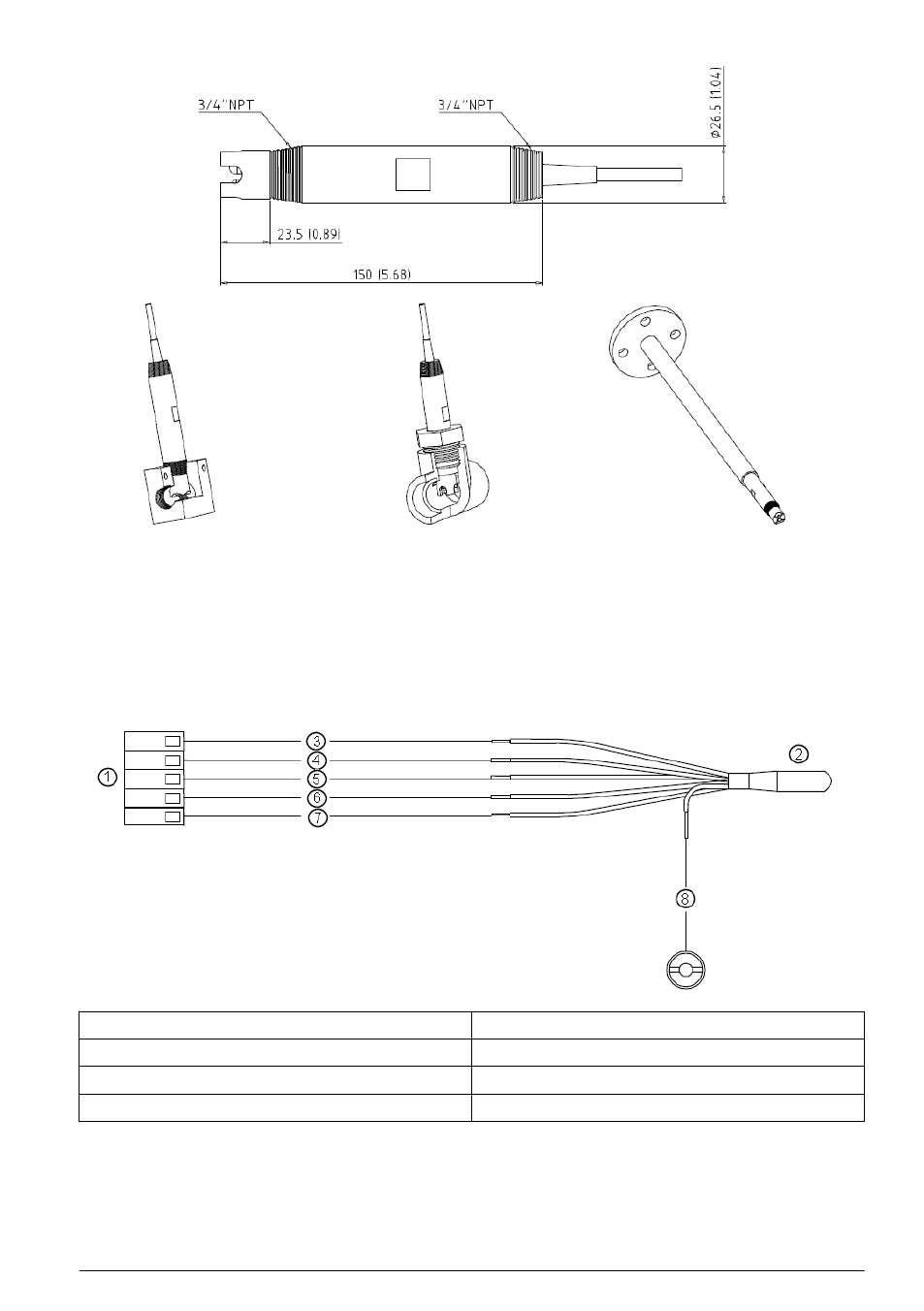

Conexion en el transmisor 9135
Directo en 9135
1 Módulo pH
5 Input (medida pH o redox) - transparente
2 Sonda
6 Ref. (referencia) - negro
3 Temp+ (PT100) - blanco
7 Liquid earth (contacto líquido) - azul
4 Temp- (PT100) - rojo
8 Blindaje externo - protección CEM
En preamplificador
En este caso resulta imposible conectar el contacto líquido (liq. earth).
Español 29
