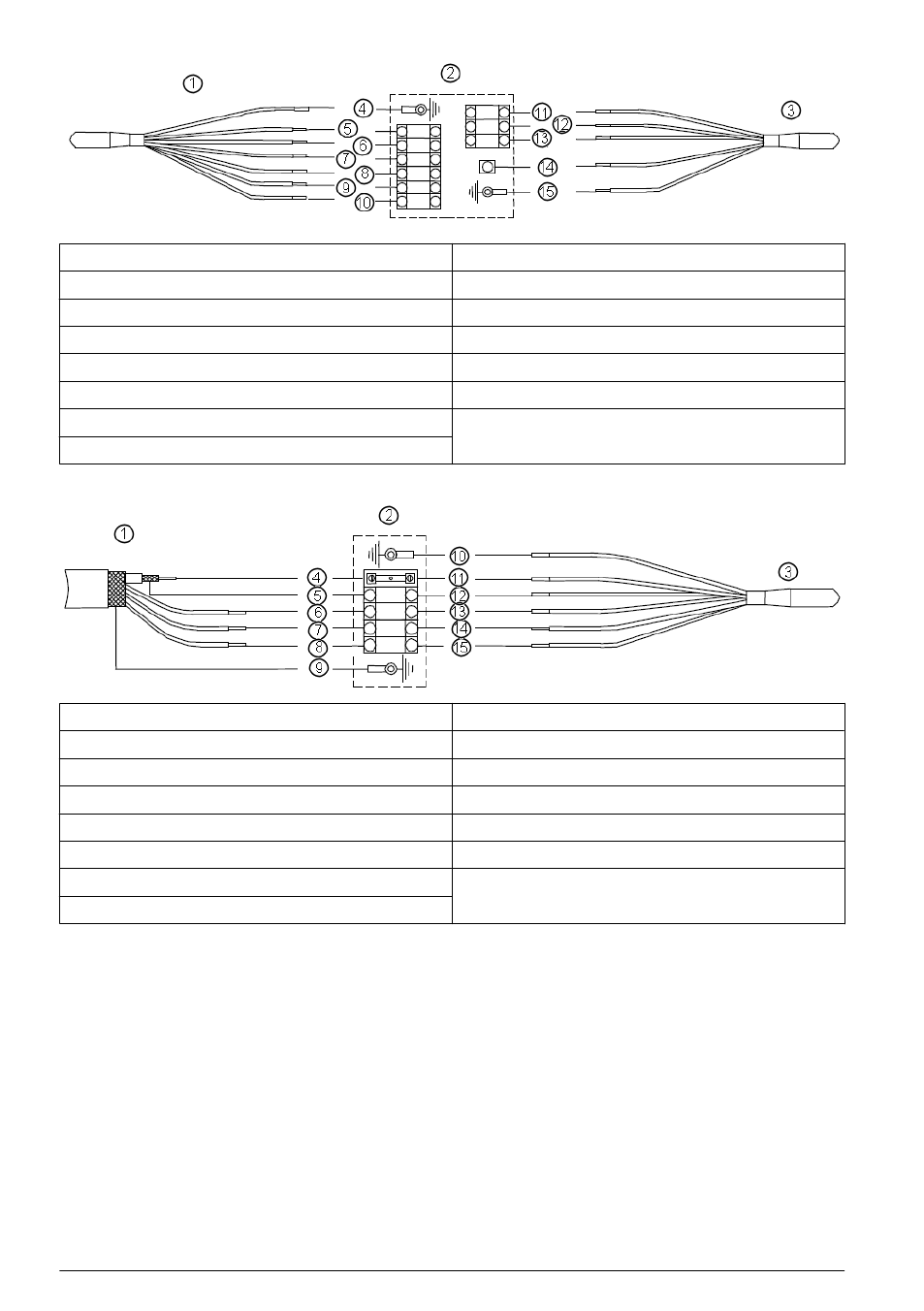

1 Câble 2666 9 -V - gris
2 Preamplificateur 08350=A=8000 10 Input (mesure pH ou redox) - vert
3 Sonde 11 Temp+ (PT100) - blanc
4 Blindage externe - Protection CEM 12 Temp- (PT100) - rouge
5 Temp+ (PT100) - blanc 13 Ref. (référence) - noir
6 Temp- (PT100) - rose 14 Input (mesure pH ou redox) - transparent
7 Ref. (référence) - jaune 15 Blindage externe - Protection CEM
8 +V - marron
Sur boîte de jonction
1 Câble 2654 9 Blindage externe - Protection CEM
2 Boîte de jonction 08350=A=8500 10 Blindage externe - Protection CEM
3 Sonde 11 Input (mesure pH ou redox) - transparent
4 Input (mesure pH ou redox) - ame 12 Ref. (référence) - noir
5 Ref. (référence) - blindage 13 Temp+ (PT100) - blanc
6 Temp+ (PT100) - blanc 14 Temp- (PT100) - rouge
7 Temp- (PT100) - violet 15 Liquid earth (contact liquide) - bleu
8 Liquid earth (contact liquide) - jaune/vert
Uniquement pour les sondes pH :
• Mesure de température
• Mesure d’impédance (fil bleu sur liquid earth du transmetteur) :
• Programmer la fréquence de contrôle, les limites inférieures et supérieures (cf manuel d’utilisation
9135) :
• Verre : 50 Mohm...500 Mohm
• Référence : 1…100 kohm
Étalonnage
Avant le premier étalonnage :
1. Secouer légèrement la sonde afin d’éliminer toutes bulles d’air sous le bulbe de verre.
