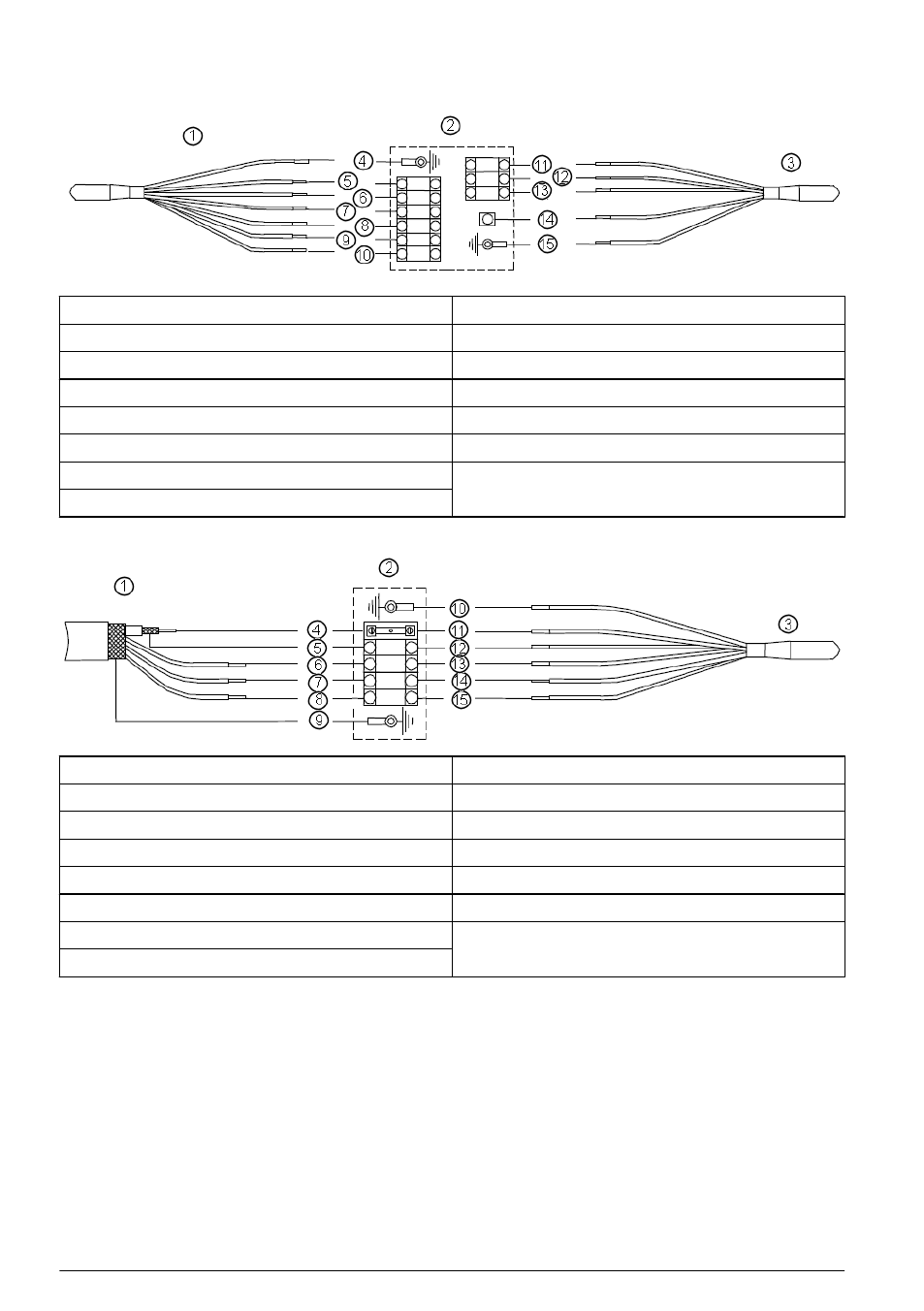

Su preamplificatore
In questo caso è impossibile collegare il contatto liquido (liq. earth).
1
Cavo 2666
9
-V - grigio
2
Preamplificatore 08350=A=8000
10 Input (misura pH o redox) - verde
3
Sonda
11 Temp+ (PT100) - blanco
4
Schermatura esterna - Protezione CEM
12 Temp- (PT100) - rosso
5
Temp+ (PT100) - blanco
13 Ref. (riferimento) - nero
6
Temp- (PT100) - rosa
14 Input (misura pH o redox) - transparente
7
Ref. (riferimento) - giallo
15 Schermatura esterna - Protezione CEM
8
+V - marrone
Su scatola di connessione
1
Cavo 2654
9
Schermatura esterna - Protezione CEM
2
Scatola 2654 di connessione 08350=A=8500
10 Schermatura esterna - Protezione CEM
3
Sonda
11 Liquid earth (contatto liquido) - transparente
4
Input (misura pH o redox) - anima
12 Ref. (riferimento) - nero
5
Ref. (riferimento) - schermatura
13 Temp+ (PT100) - blanco
6
Temp+ (PT100) - blanco
14 Temp- (PT100) - rosso
7
Temp- (PT100) - viola
15 Liquid earth (contatto liquido) - blu
8
Liquid earth (contatto liquido) - giallo/verde
Soltanto per le sonde pH :
• Misura di temperatura
• Misura di Impedenza (filo blu sul liquid earth del trasmettitore) :
• programmare la frequenza di controllo, i limiti inferiori e superiori (vedi manuale operativo 9135) :
• Vetro : 50 Mohm - 500 Mohm
• Riferimento : 1 - 100 kohm
Calibrazione
Prima di effettuare la prima calibratura :
