Använda kopplingsdosan, Kalibrering – Hach-Lange POLYMETRON 8350_8351 Basic User Manual User Manual
Page 60

1

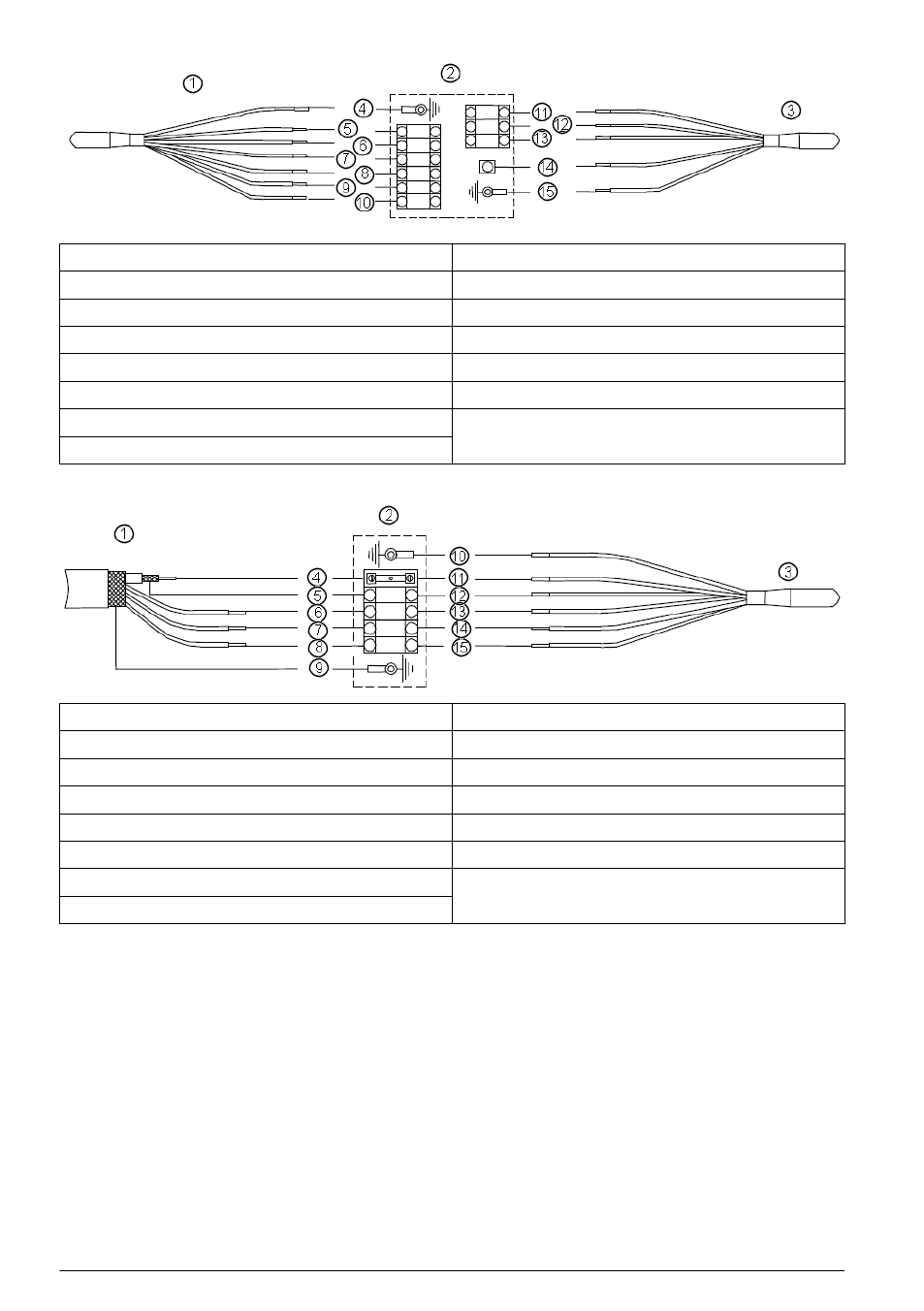

2666 kabel
9
-V - grå
2
08350=A=8000 förförstärkare
10 Ingång (mät pH eller redox) - grön
3
Givare
11 Temp+ (PT 100) - vit
4
Yttre skärm - EMC-skydd
12 Temp- (PT 100) - röd
5
Temp+ (PT 100) - vit
13 Ref. (referens) - svart
6
Temp- (PT 100) - rosa
14 Ingång (mät pH eller redox) - transparent
7
Ref. (referens) - gul
15 Yttre skärm - EMC-skydd
8
+V - brun
Använda kopplingsdosan
1
2654 kabel
9
Yttre skärm - EMC-skydd
2
08350=A=8500 kopplingsdosa
10 Yttre skärm - EMC-skydd
3
Givare
11 Ingång (mät pH eller redox) - transparent
4
Ingång (mät pH eller redox) - core
12 Ref. (referens) - svart
5
Ref. (referens) - skärm
13 Temp+ (PT 100) - vit
6
Temp+ (PT 100) - vit
14 Temp- (PT 100) - röd
7
Temp- (PT 100) - lila
15 Flytande jord (flytande kontakt) - blå
8
Flytande jord (flytande kontakt) - gul/grön
Endast för pH-givare
• Temperaturmätning
• Impedansmätning (blå kabel från sändaren):
• Ställ in kontrollfrekvens, övre och undre gräns (se 9135 operatörsmanual):
• Glasimpedans: 50 Mohm till 500 Mohm
• Referensimpedans: 1 till 100 kohm
Kalibrering
Innan du kalibrerar första gången:
1. Skaka givaren försiktigt och avlägsna luftbubblor från undersidan och glaskulan.
2. Avlägsna förvaringslocket och skölj givaren med demineraliserat vatten.
60 Svenska
