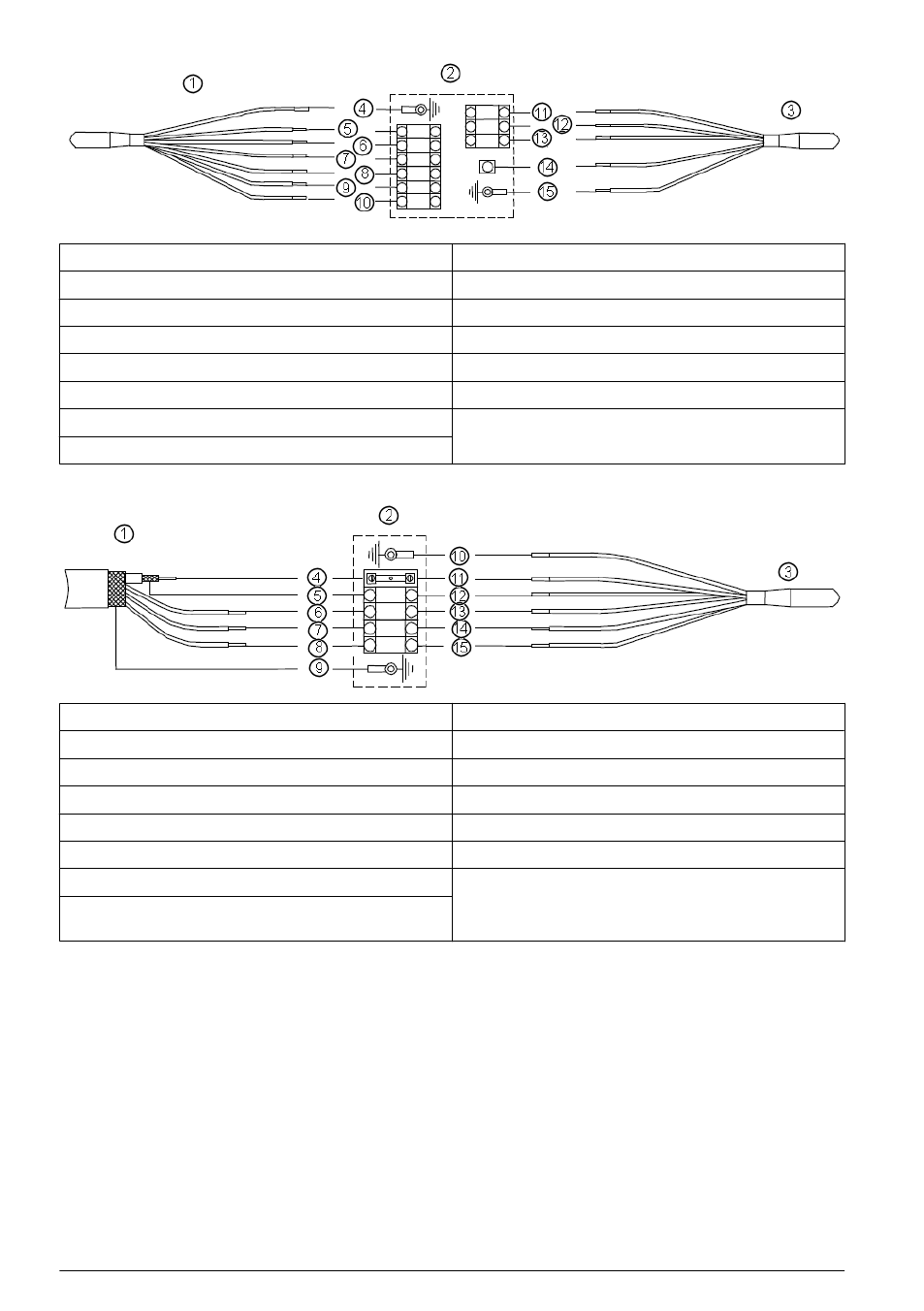

1 2666-kaapeli 9 -V – harmaa
2 08350=A=8000-esivahvistin 10 Tulo (mitattu pH tai redox) – vihreä
3 Mittausanturi 11 Temp+ (PT100) – valkoinen
4 Ulkoinen suojaus – EMC-suojaus 12 Temp- (PT100) – punainen
5 Temp+ (PT100) – valkoinen 13 Ref. (viite) – musta
6 Temp- (PT100) – pinkki 14 Tulo (mitattu pH tai redox) – läpinäkyvä
7 Ref. (viite) – keltainen 15 Ulkoinen suojaus – EMC-suojaus
8 +V – ruskea
Haaroituskotelon käyttäminen
1 2654-kaapeli 9 Ulkoinen suojaus – EMC-suojaus
2 08350=A=8500-haaroituskotelo 10 Ulkoinen suojaus – EMC-suojaus
3 Mittausanturi 11 Tulo (mitattu pH tai redox) – läpinäkyvä
4 Tulo (mitattu pH tai redox) – ydin 12 Ref. (viite) – musta
5 Ref. (viite) – suojaus 13 Temp+ (PT100) – valkoinen
6 Temp+ (PT100) – valkoinen 14 Temp- (PT100) – punainen
7 Temp- (PT100) – violetti 15 Neste maa (nestekontakti) – sininen
8 Nestemäinen maa (nestekontakti) – keltainen/
vihreä
Vain pH-anturit:
• Lämpötilanmittaus
• Impedanssimittaus (sininen johto lähettimestä):
• Ohjelmoi ohjaustaajuuden ylä- ja alarajat (katso tarkemmin 9135:n käyttöohjeesta):
• Lasin impedanssi: 50 Mohm – 500 Mohm
• Viiteimpedanssi: 1 – 100 kohm
Kalibrointi
Ennen ensimmäistä kalibrointia:
1. Ravista anturia varovasti, jotta kaikki ilmakuplat saadaan pois lasitulpan alta.
