Page 53

• Oprawa zanurzeniowa: końcówki zanurzeniowe (0,5; 1 lub 1,5 m) ze stałym, regulowanym lub

zaciskowym kołnierzem.

Sondy są standardowo dostarczane z kablem o długości 10 m.
W celu użycia dłuższego kabla (do 25 metrów) należy zastosować skrzynkę przyłączeniową
(08350=A=8500) oraz kabel 2654 (358048,00000).
Aby użycia kabla dłuższego niż 25 metrów, należy zastosować wzmacniacz wstępny (08350=A=8000)
oraz kabel 2666 (370=506=025). W takim przypadku nie będzie możliwe monitorowanie impedancji.

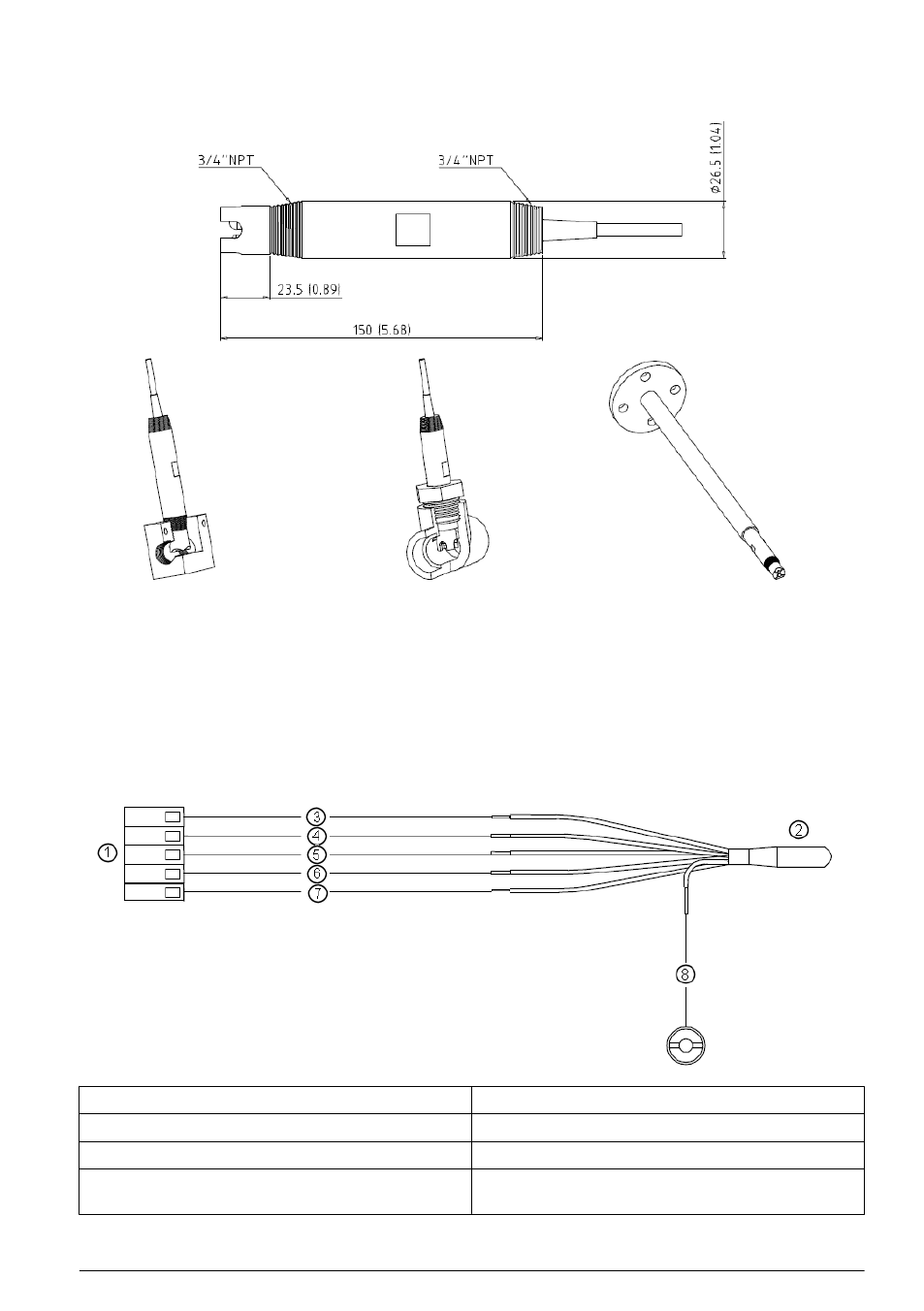

Podłączenie do przekaźnika 9135

Bezpośrednio z przekaźnikiem 9135

1 Moduł pH

5 Wejście (zmierzone pH lub Redox) — przezroczysty

2 Sonda

6 Ref. (odniesienie) — czarny

3 Temp.+ (PT100) — biały

7 Uziemienie cieczy (styk cieczy) — niebieski

4 Temp.- (PT100) — czerwony

8 Ekran zewnętrzny — ochrona przed zakłóceniami

elektromagnetycznymi (EMC)

Polski 53
