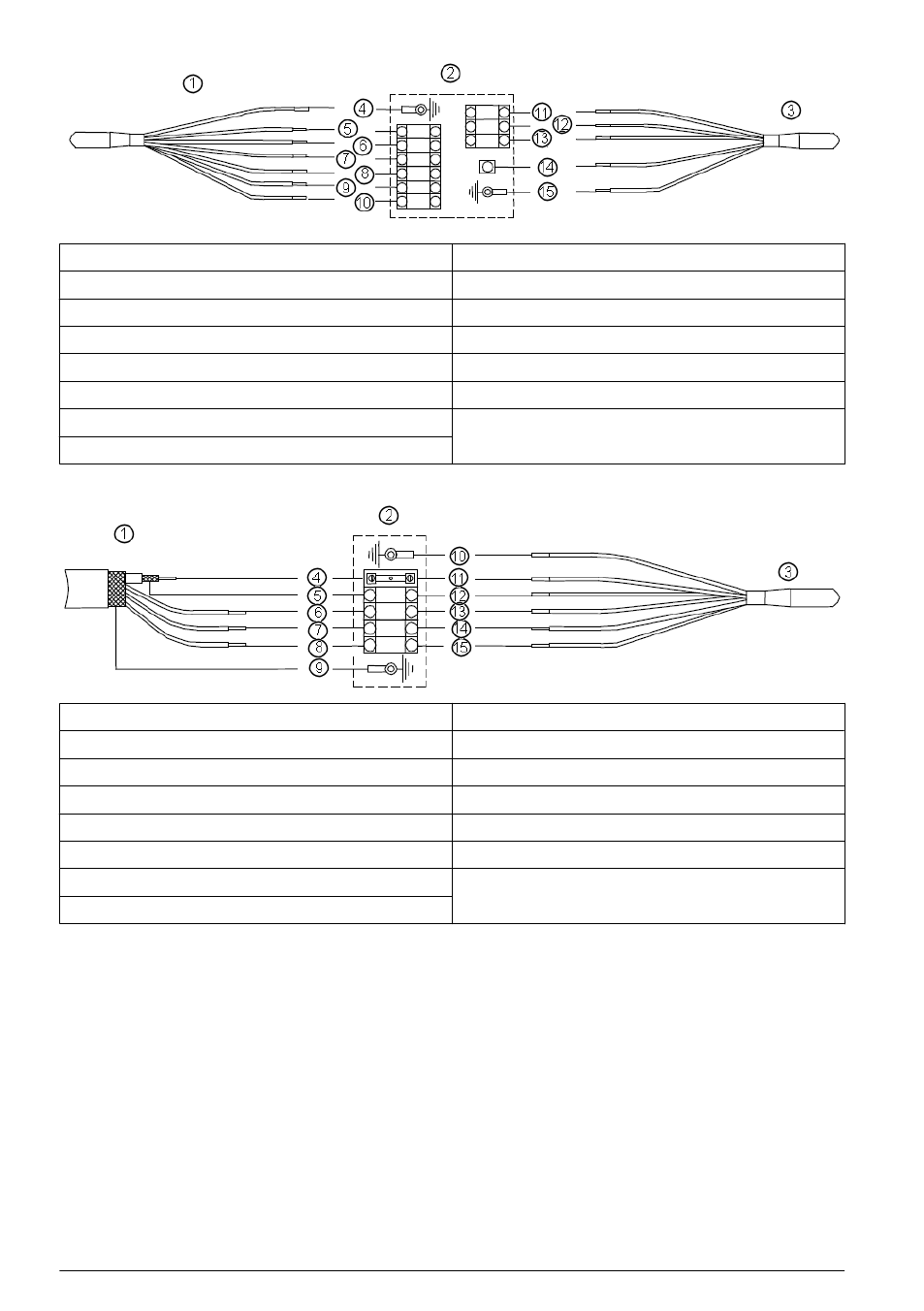

Op aansluitdoos, Kalibratie – Hach-Lange POLYMETRON 8350_8351 Basic User Manual User Manual
Page 48

1
Kabel 2666
9
-V - grijs
2
Voorversterker 08350=A=8000
10 Input (pH- of redox-meting) - groen
3
Sensor
11 Temp+ (PT100) - wit
4
Externe afscherming - Beschermd volgens CEM
12 Temp- (PT100) - rood
5
Temp+ (PT100) - wit
13 Ref. (Referentie) - zwart
6
Temp- (PT100) - roze
14 Input (pH- of redox-meting) - transparant
7
Ref. (Referentie) - geel
15 Externe afscherming - Beschermd volgens CEM
8
+V - bruin
Op aansluitdoos
1
Kabel 2654
9
Externe afscherming - Beschermd volgens CEM
2
Aansluitdoos 08350=A=8500
10 Externe afscherming - Beschermd volgens CEM
3
Sonde
11 Input (pH- of redox-meting) - transparant
4
Input (pH- of redox-meting) - kern
12 Ref. (Referentie) - zwart
5
Ref. (Referentie) - afscherming
13 Temp+ (PT100) - wit
6
Temp+ (PT100) - wit
14 Temp- (PT100) - rood
7
Temp- (PT100) - paars
15 Liq. Earth (vloeibaar contact) - blauw
8
Liq. Earth (vloeibaar contact) - geel / groen
Uitsluitend voor pH-sondes:
• Temperatuurmeting
• Impedantiemeting (blauwe draad op ‘liquid earth’ van de transmitter):
• Programmeer de controlefrequenties en de boven- en ondergrenzen (zie gebruikershandleiding
9135):
• Glas: 50 Mohm – 500 Mohm
• Referentie: 1 - 100 kohm
Kalibratie
Alvorens de eerste ijking:
1. Schud de sonde licht heen en weer om alle luchtbelletjes onder de glazen bol te verwijderen.
