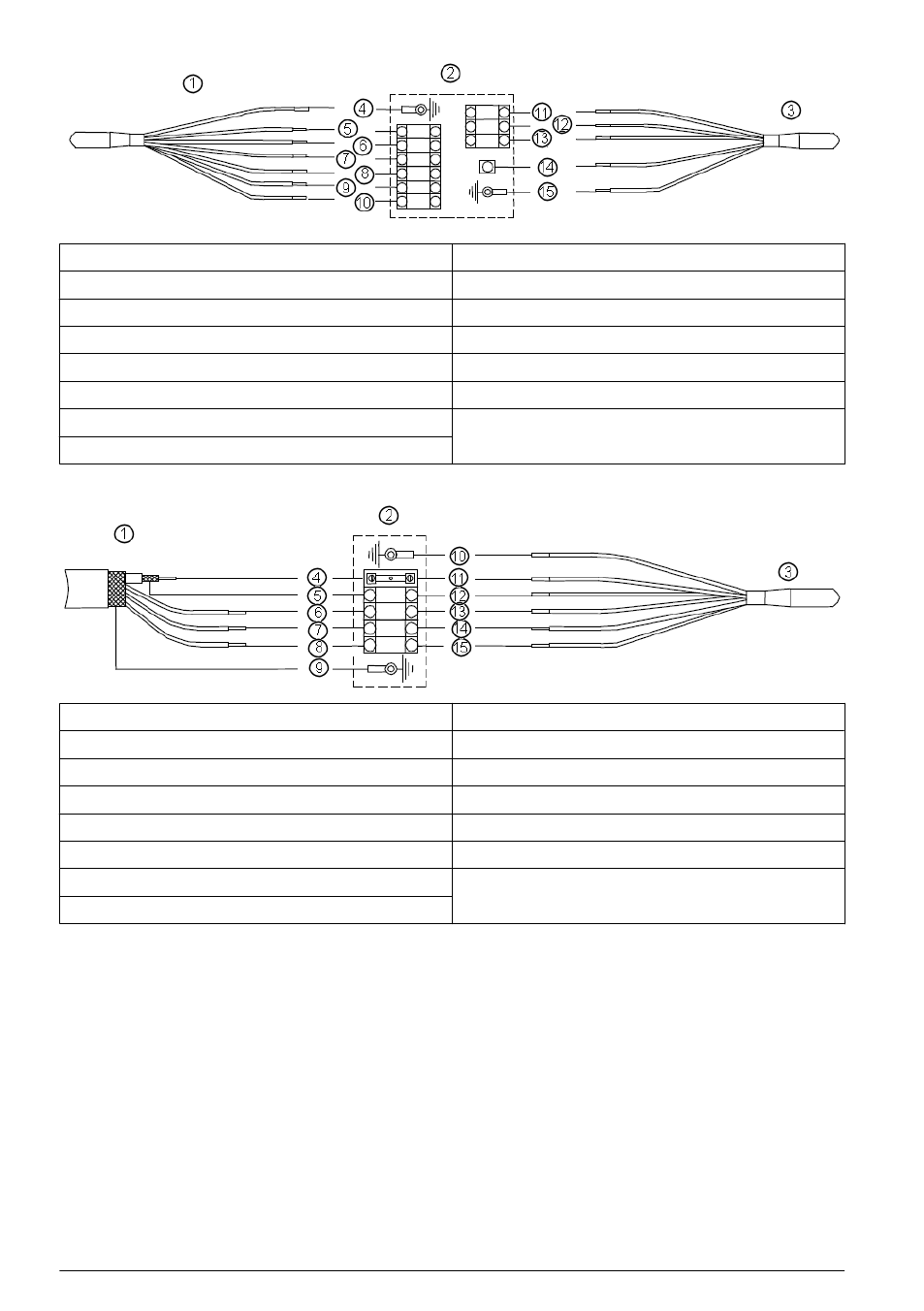

S použitím spojovací skříňky, Kalibrace – Hach-Lange POLYMETRON 8350_8351 Basic User Manual User Manual
Page 36

1
Kabel 2666
9
-V - šedá
2
Zesilovač 08350=A=8000
10 Vstup (měřené pH nebo redox) - zelená
3
Sonda
11 Temp+ (PT100) - bílá
4
Vnější stínění - ochrana EMC
12 Temp- (PT100) - červená
5
Temp+ (PT100) - bílá
13 Ref. (reference) - černá
6
Temp- (PT100) - růžová
14 Vstup (měřené pH nebo redox) - průhledná
7
Ref. (reference) - žlutá
15 Vnější stínění - ochrana EMC
8
+V - hnědá
S použitím spojovací skříňky
1
Kabel 2654
9
Vnější stínění - ochrana EMC
2
Spojovací skříňka 08350=A=8500
10 Vnější stínění - ochrana EMC
3
Sonda
11 Vstup (měřené pH nebo redox) - průhledná
4
Vstup (měřené pH nebo redox) - jádro
12 Ref. (reference) - černá
5
Ref. (reference) - stínění
13 Temp+ (PT100) - bílá
6
Temp+ (PT100) - bílá
14 Temp- (PT100) - červená
7
Temp- (PT100) - fialová
15 Zem - modrá
8
Zem - žlutá/zelená
Pouze pro pH sondy:
• Měření teploty
• Měření impedance (modrý drát z převodníku):
• Naprogramujte horní a dolní limity kontrolní frekvence (viz 9135 uživatelská příručka):
• Impedance skla: 50 Mohm až 500 Mohm
• Referenční impedance: 1 až 100 kohm
Kalibrace
Před první kalibrací:
1. Jemně sondou zatřepejte, aby zmizely vzduchové bubliny zpod skleněné baňky.
2. Vyjměte uzávěr a promyjte sondu deionizovanou vodou.
