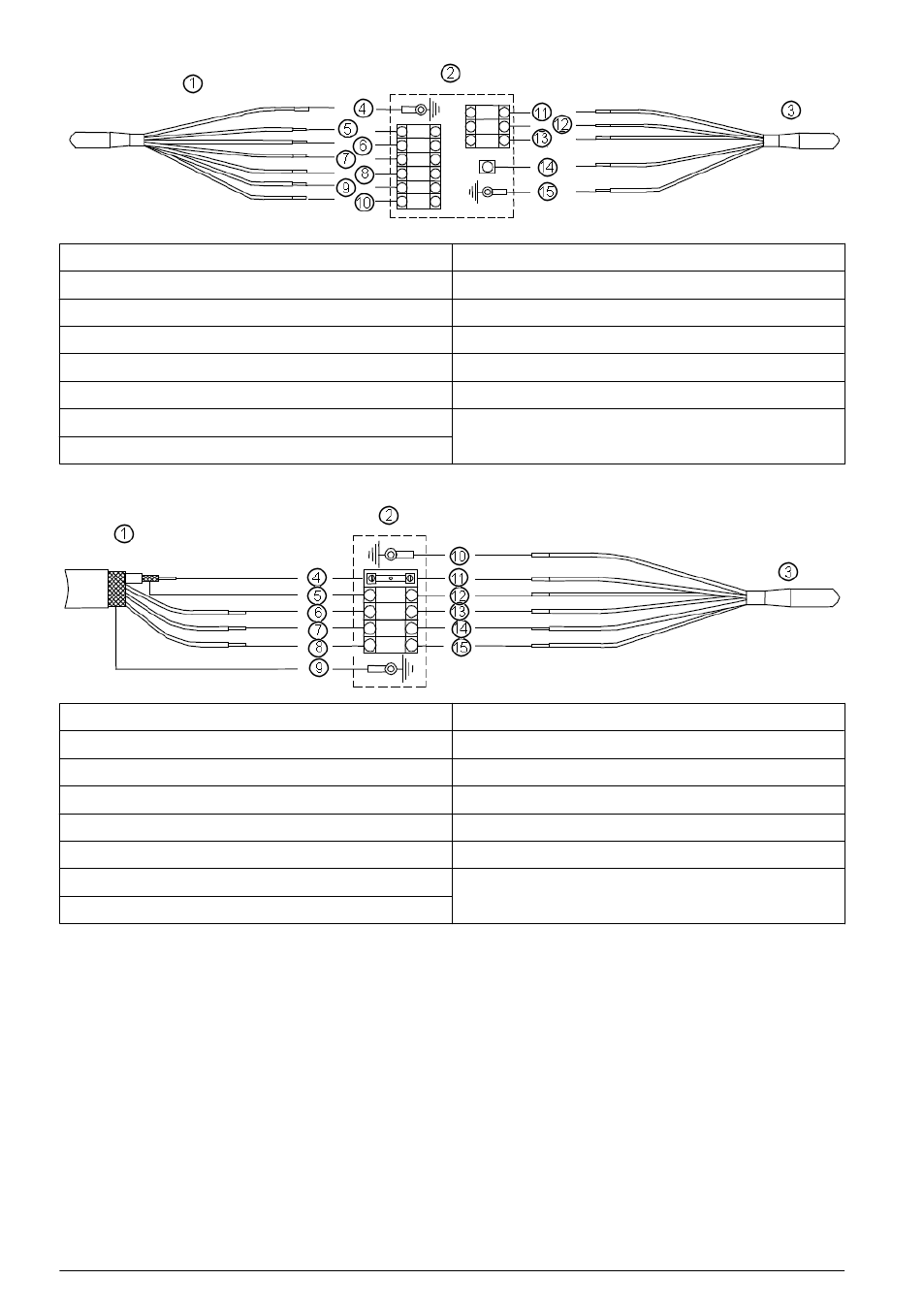

1
2666 kabel
9
-V - grå
2
08350=A=8000 forforstærker
10 Input (målt pH eller redox) - grøn
3
Sonde
11 Temp+ (PT100) - hvid
4
Udvendig beskyttelse - EMC beskyttelse
12 Temp- (PT100) - rød
5
Temp+ (PT100) - hvid
13 Ref. (reference) - sort
6
Temp- (PT100) - lyserød
14 Input (målt pH eller redox) - transparent
7
Ref. (reference) - gul
15 Udvendig beskyttelse - EMC beskyttelse
8
+V - brun
Betjening af samlingsboksen
1
2654 kabel
9
Udvendig beskyttelse - EMC beskyttelse
2
08350=A=8500 samlingsboks
10 Udvendig beskyttelse - EMC beskyttelse
3
Sonde
11 Input (målt pH eller redox) - transparent
4
Input (målt pH eller redox) - kerne
12 Ref. (reference) - sort
5
Ref. (reference) - beskyttelse
13 Temp+ (PT100) - hvid
6
Temp+ (PT100) - hvid
14 Temp- (PT100) - rød
7
Temp- (PT100) - violet
15 Væske jord (væskekontakt) - blå
8
Væske jord (væskekontakt) - gul/grøn
Kun til pH sonder:
• Temperaturmåling
• Impedansmåling (blå ledning fra transmitteren)
• Programmer kontrolfrekvensens øvre og nedre grænser (se venligst brugsanvisning til 9135):
• Glasimpedans: 50 Mohm til 500 Mohm
• Referenceimpedans: 1 til 100 kohm
Kalibrering
Inden kalibrering for første gang:
1. Ryst sonden forsigtigt for at fjerne evt. luftbobler fra undersiden af glaskolben.
2. Aftag låget og rens sonden med demineraliseret vand.
