88 - 1094_400
français
3.1 Systèmes de réglage
3.1.1 Système de réglage manuel
Il s’agit de système à commande hydraulique ou électronique simple avec des
caractéristiques de système à prescription fixe.
Pour le réglage un instrument de mesure est necessaire afin de déterminer le
débit de gaz (par ex. le coffret de mesure Bürkert de l’équipement d’étalonnage
automatique). Le réglage se fait au moyen de vis, de potentiomètres ou autres.
Dans chaque cas, le réglage et la vérification doivent avoir lieu en présence d’es-
sence.
Légende:
1 Appareil de commande
manuelle
2 Compteur de gaz
3 Pistolet verseur
(avec adapteur)
4 Colonne de distribution
5 Vanne de commande

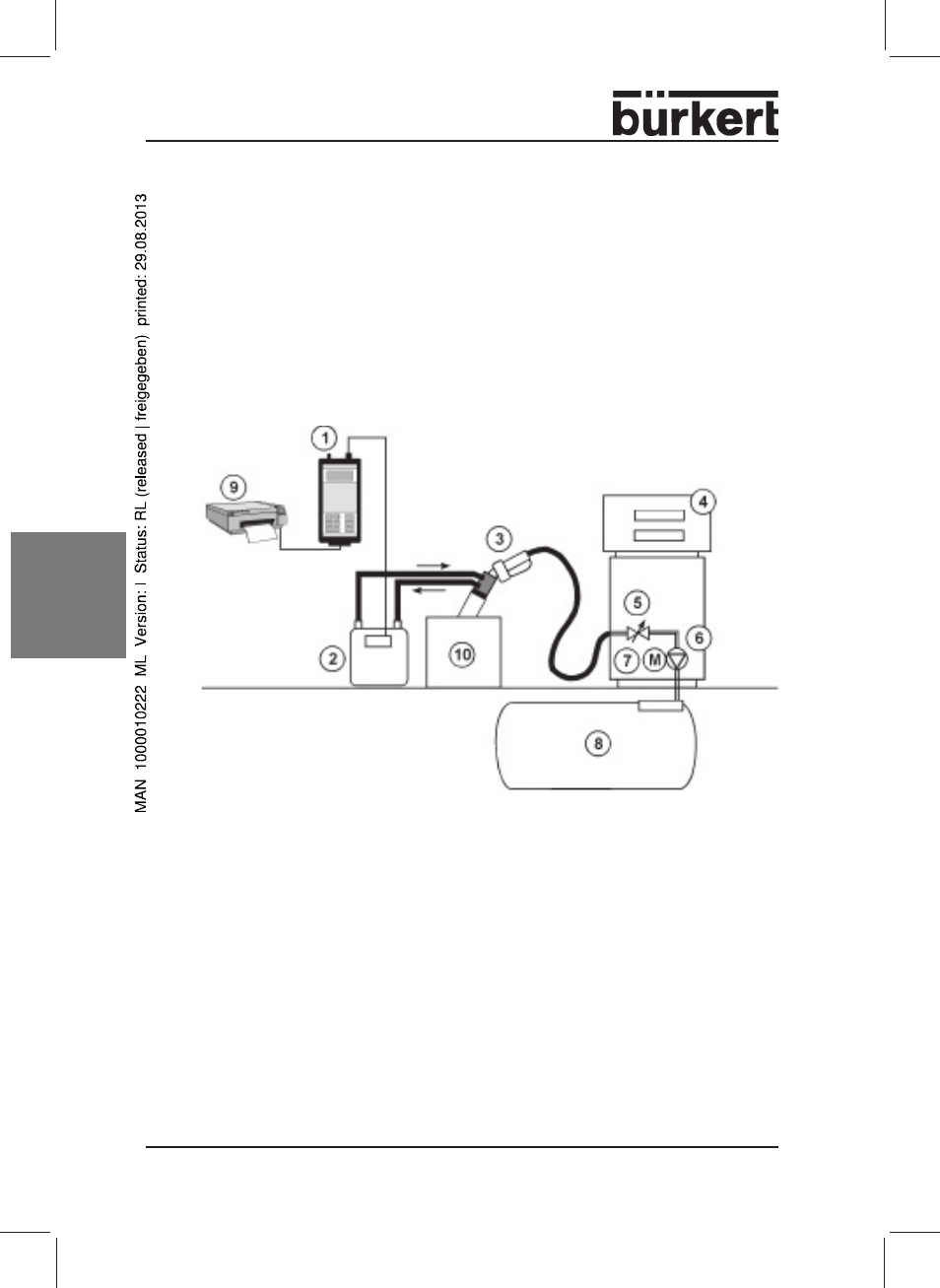

Figure 3: Système de récupération des gaz avec vanne de réglage
commandée par le liquide lors de l’étalonnage manuel (humide)
6 Pompe à vide
7 Moteur d’entraînement de la
pompe à vide
8 Citerne souterraine
9 Imprimante
10 Réservoir simulation
