3.1 Technische Lösungen
Es handelt sich um hydraulisch gesteuerte oder einfache elektronische Syste-
me mit fest vorgegebenen Systemkennlinien.
Das System wird mit Hilfe des Meßgerätes zur Bestimmung des Gasdurch-
flusses eingestellt, z. B. mit dem Bürkert-Selbstabgleichset im Benutzermodus
Gasfluß. Zum Einstellen dienen z. B. Stellschrauben oder Potentiometer. Nach-
teilig an diesen manuellen Systemen ist die "nasse" Einstellung und Überprü-
fung, d. h. es muß Benzin gefördert werden.
Legende:
1 Handbediengerät
2 Gasuhr
3 Zapfpistole (mit Adapter)
4 Zapfsäule
5 Steuerventil

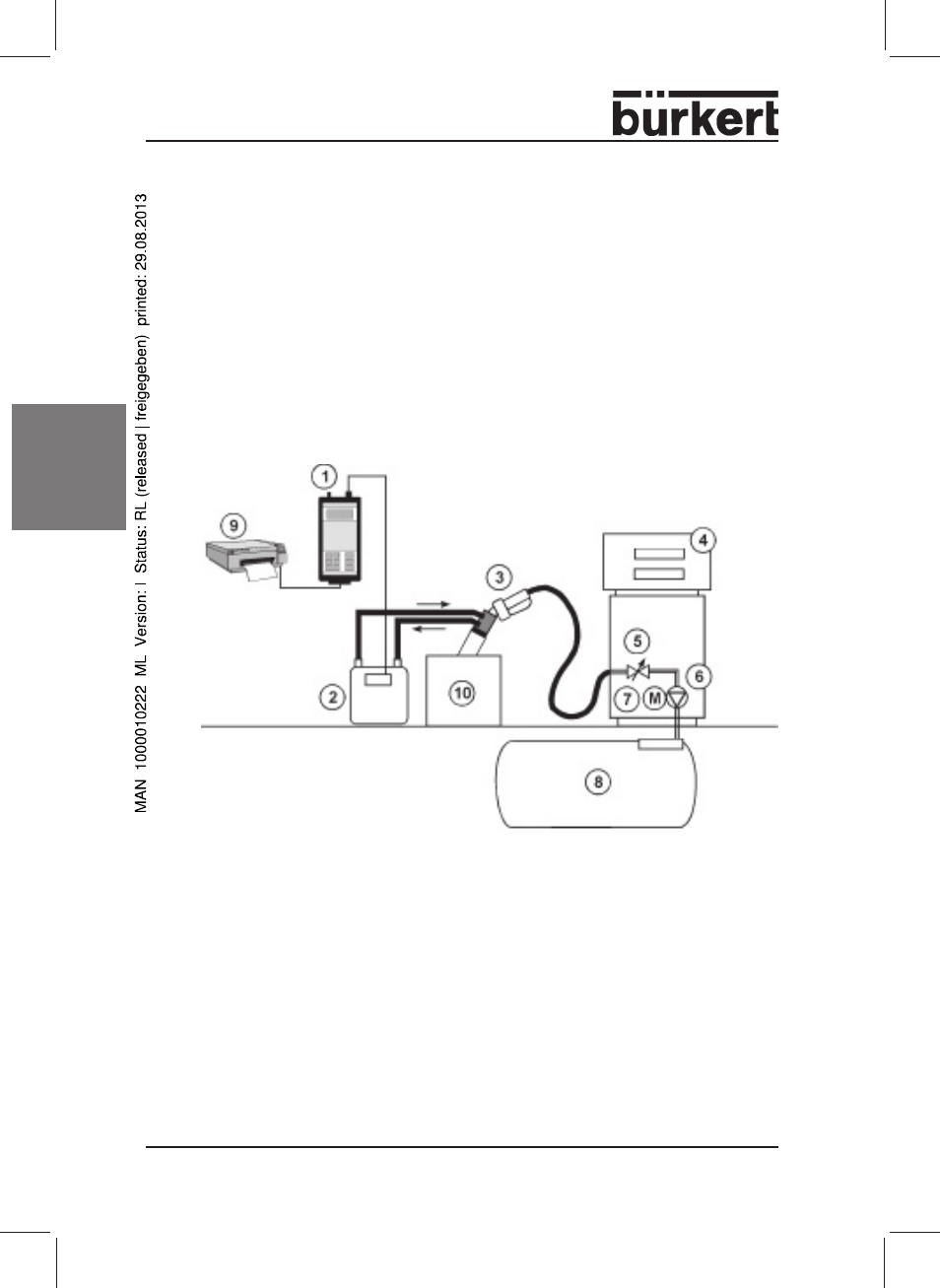

Bild 3: Gasrückführung mit hydraulischem Regelventil beim manuellen Abgleich
(naß)
6 Vakuumpumpe
7 Antriebsmotor für Vakuumkumpe
8 Erdtank
9 Drucker
10 Simulationstank
3.1.1 Manuell einstellbare Systeme
