3.1.2 Automatisch einstellbare Systeme
Für eine "trockene" Einstellung der Systeme, d. h. ohne Benzinfluß, wurden
unter anderem von Bürkert mikroprozessorgesteuerte Systeme entwickelt.
Der Gasfluß wird z. B. durch ein Bürkert-Proportionalentil Typ 2832 (Bild 4) oder
durch eine drehzahlgesteuerte Pumpe (Bild 5) gesteuert.

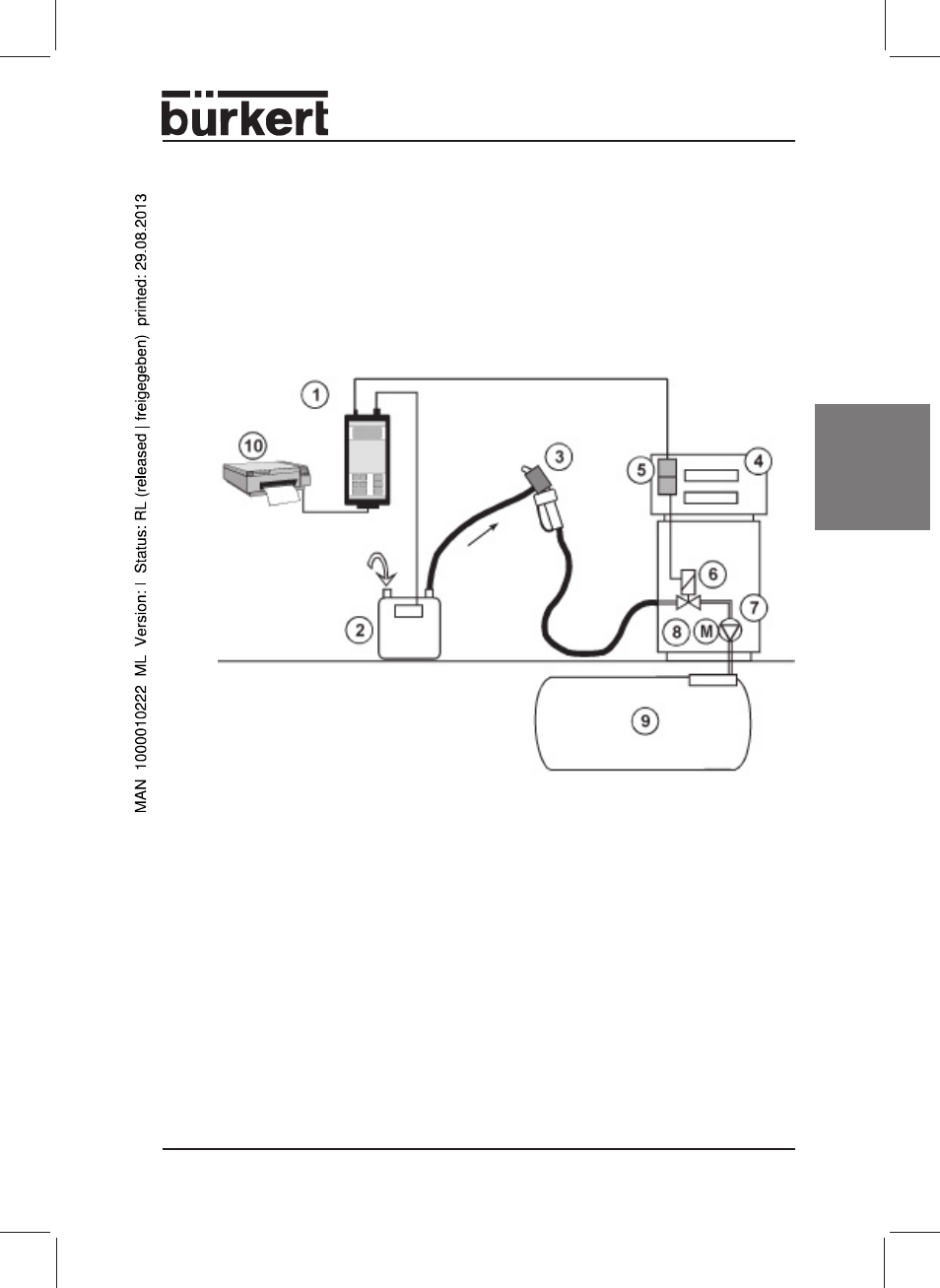

Bild 4: Gasrückführung mit Proportionalventil beim Selbstabgleich (trocken)
Legende:
1 Handbediengerät
2 Gasuhr
3 Zapfpistole (mit Adapter)
4 Zapfsäule
5 Ansteuerelektronik
6 Proportionalventil Typ 2832
7 Vakuumpumpe
8 Antriebsmotor für Vakuumpumpe
9 Erdtank
10 Drucker
