Montage
Elément de couplage du
système de mesure de
déplacement
Fourche
d‘entraînement
Came de
commande

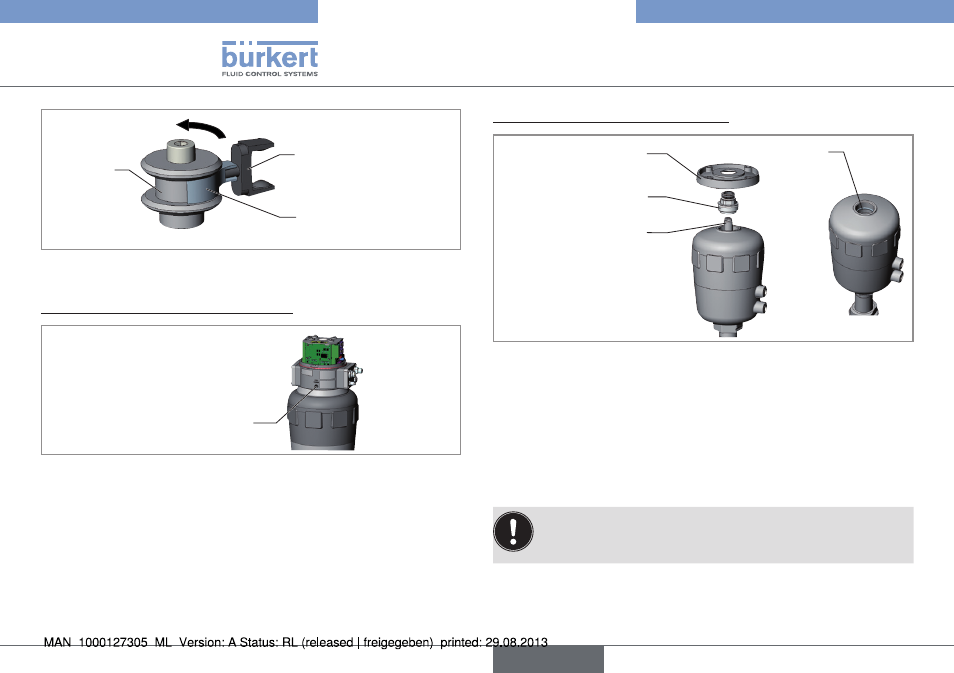

Fig. 3 : Desserrer la fourche d'entraînement
4. Démonter le positionneur type 8630 :
Vis de fixation
Fig. 4 : Vis de fixation
→
Desserrer la vis de fixation (vis six pans creux, clé de 3) du
positionneur.
→
Retirer le positionneur de l'actionneur.
5. Démonter le kit d'adaptation 8630
Rallonge de broche
Pièce de guidage
Bague intermédiaire Joint
torique
Fig. 5 : Démonter le kit d'adaptation 8630
→
Retirer la bague intermédiaire
→
Dévisser la pièce de guidage
→
Taille d'actionneur H (125) et supérieure :
dévisser la rallonge de broche
→
Retirer le joint torique du couvercle de l'actionneur.
La rallonge de la broche est pourvue de frein-filet. C'est
pourquoi il est éventuellement nécessaire d'appliquer plus
de force pour desserrer.
