Montage
4.5. Pneumatische Verbindung mit
Antrieb
→
Mit den im Zubehörsatz mitgelieferten Schläuchen die pneu-
matische Verbindung zwischen Positioner und Antrieb mit
nachfolgender „Tab. 1: Pneumatische Verbindung mit Antrieb“
herstellen.
HINWEIS!
Beschädigung oder Funktionsausfall durch Eindringen von
Verschmutzung und Feuchtigkeit!
• Zur Einhaltung der Schutzart IP65 / IP67 den nicht benötigten
Steuerluftanschluss (bei SF A und SF B) mit der freien Kam-
mer des Antriebs verbinden oder mit einem Verschlussstopfen
verschließen.
Steuerluftanschluss 2
1
Steuerluftanschluss 2
2
obere Kammer
untere Kammer

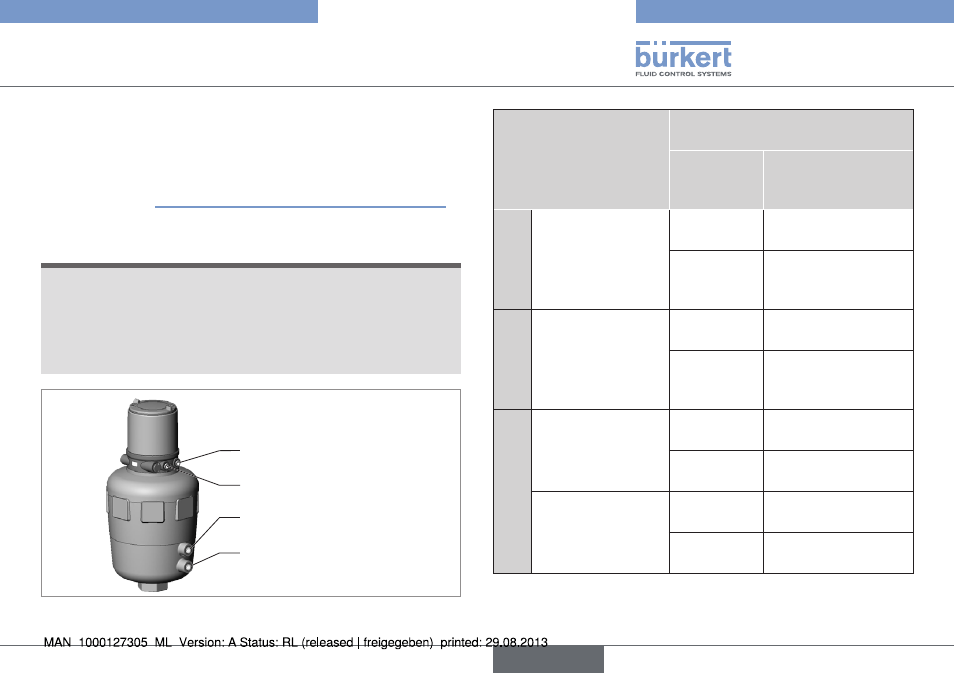

Bild 10: Pneumatische Verbindung mit Antrieb
Steuerfunktion Pneumatische Verbindung
Typ 869x mit Antrieb
Steuerluft-
anschluss
Typ 869x
Eingang Antrieb
A
Prozessventil
in Ruhestellung
geschlossen
(durch Federkraft) 2
1
untere Kammer des
Antriebs
2
2
Sollte mit oberer
Kammer des Abtriebs
verbunden werden
B
Prozessventil in
Ruhestellung offen
(durch Federkraft)
2
1
obere Kammer des
Antriebs
2
2
Sollte mit unterer
Kammer des Antriebs
verbunden werden
I
Prozessventil
in Ruhestellung
geschlossen 2
1
untere Kammer des
Antriebs
2
2
obere Kammer des
Antriebs
Prozessventil in
Ruhestellung offen
2
1
obere Kammer des
Antriebs
2
2
untere Kammer des
Antriebs
Tab. 1: Pneumatische Verbindung mit Antrieb
Typ 8692, 8693, 8694
